Paso 5: Usar el temporizador
Todas las pantallas se establecen para indicar toda la información necesaria al usuario realizar cambios rápidos en la configuración. La línea 4 se utiliza para ayudar con la navegación por los menús y opciones del programa. Un total de 22 pantallas están disponibles durante la operación normal.

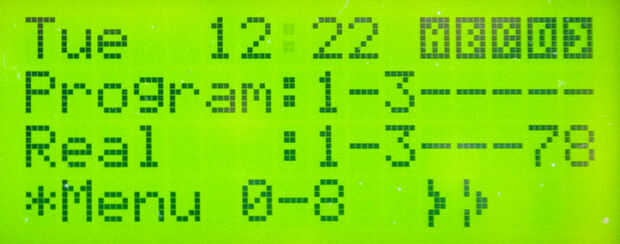

LÍNEA 1: Tiempo y estado
Muestra el día actual y, seguidos por los iconos de estado:
– Indica que se activó la entrada a de la auxiliar y entrada a de la auxiliar temporizador está funcionando.
B-indica que fue disparada Aux Input B y Aux Input B temporizador está funcionando.
C-indica que C de salida Aux se enciende.
D-indica que D de salida Aux se enciende.
} – Estado del sensor de día/noche. Si está presente, indica que es de noche.
LÍNEA 2: Salidas de programa
Muestra los canales que se han convertido los diferentes programas. Los canales se muestran en sus números de la salida y un "-" indica que no se activa la salida específica. Canales que han sido desactivados en el "programa de salidas activas" todavía se indicará aquí, pero los resultados reales no se establecerá.
LÍNEA 3: Salidas reales
Muestra que los canales están encendidos por los diferentes programas, entradas Aux A y B, o manual de salidas establecida por el usuario. Pulsando 0 volver todas las salidas activadas manualmente en off y restablecer la salida Aux y B cronómetros.
LÍNEA 4: Menú y opciones de clave (en todos los menús)
Indica que la función de los "*" y "#".
La parte central indica que teclas numéricas (0-9) activas la pantalla seleccionada.
El estado de la entrada de Aux de entrada A y B se muestran también por medio de un icono de interruptor abierto o cerrado.
Salidas se pueden encenderse/apagarse manualmente pulsando la tecla correspondiente del teclado.

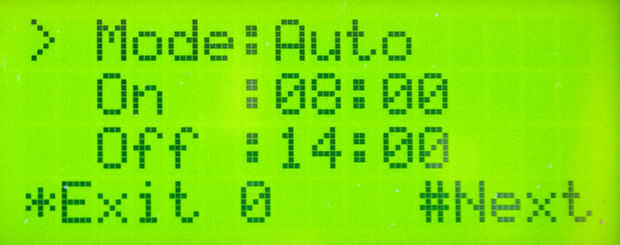

A lo largo de los menús, los botones Star y Hash se utilizan para navegar por las opciones de programa diferente. Teclas 0-9 se utilizan para configurar las opciones. Donde hay múltiples opciones en una sola pantalla o menú de programación, se utiliza la clave Hash a paso a través de las diferentes opciones. La opción seleccionada actual siempre será indicada por el ">" carácter a la izquierda de la pantalla.

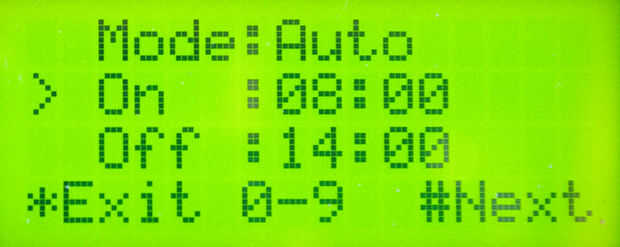

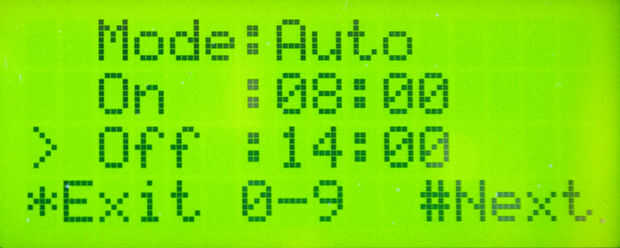

0-9 Introduzca los valores de tiempo

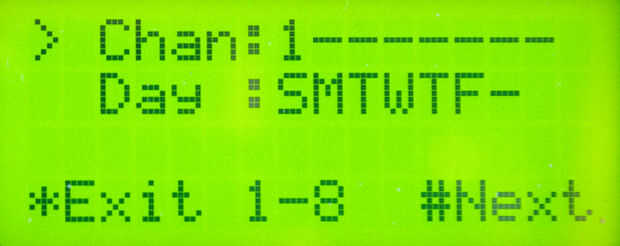

Selección de canal de cambio de 1-8
14 36 paso a través de programas, 1 paso atrás, 4 pasos atrás 10 programas, 3 pasos adelante, 6 pasos hacia delante 10
programas

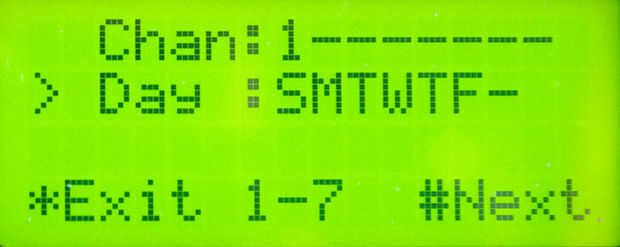

1-7 establecer días de semana. 1 = el domingo, 2 = el lunes, 3 = el martes, 4 = el miércoles, 5 = el jueves, 6 = el viernes, 7 = el sábado
0 en la pantalla principal, claro reemplaza todo manual y temporizadores de entrada A y B de entrada. En otros menús, cambios
opciones seleccionadas
# En la pantalla principal, se desactivará hasta que anula todo manual, temporizadores de entrada A y B de entrada y salidas de programa,
el próximo evento.
* y 1 reiniciar el temporizador
* y 2 borrar todos los programas y opciones, restaurar la configuración por defecto.
* y 3 puesto en modo de espera. Para activar temporizador otra vez, pulse cualquier tecla.
Durante las entradas incorrectas de cualquier valor de tiempo, la retroiluminación de la pantalla LCD destellará 5 veces para indicar un error. En el mismo tiempo, el timbre sonará. Los comandos de salida y la siguiente sólo funciona cuando la entrada actual es la correcta.
Contraluz del LCD
En el arranque inicial, la retroiluminación de la LCD se encenderá durante 3 minutos, a menos que:
-Hay un fallo de hardware (EEPROM o RTC no encontrado)
-Tiempo no establecido en el RTC
Retroiluminación de la LCD se encenderá otra vez 3 minutos en cualquier entrada del usuario en el teclado. Si la retroiluminación de la LCD está apagado, cualquier comando de teclado primero activar la retroiluminación de la LCD y pasar por alto la tecla que se presionó. Esto asegura que el usuario será capaz de leer la pantalla LCD antes de usar el teclado. La retroiluminación de la pantalla LCD también se encenderá por 5 segundos si se activa la entrada a de la auxiliar o Aux Input B.
