8 canales temporizador programable (7 / 13 paso)

Paso 7: Diseño del sistema

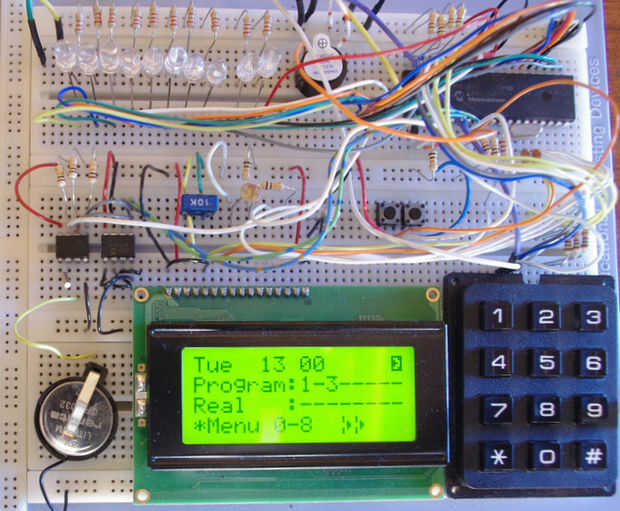

Todo el desarrollo y pruebas en protoboard. Mirar todas las secciones del sistema, rompió el sistema en tres módulos. Esta decisión fue principalmente debido a las limitaciones de tamaño de PCB (80 x 100 mm) de la versión gratuita de Eagle.

Módulo 1 - fuente de alimentación

Módulo 2 - tablero de CPU

Módulo 3 - placa de relé

He decidido que todos los componentes deben ser fácilmente obtenibles, y que no quería utilizar componentes de montaje superficial.

Veamos cada uno de ellos.
