Ver paso 17 para obtener más información sobre el modo de entrada de música para los tableros no rampa.

Ahora hay 7 modos de la música en el código Posteado, y estoy buscando más ideas para animaciones o efectos de música activada!

SALTAR directamente al paso 1 Si desea obtener las instrucciones de compilación mejorada

Ver paso 18 para mi último lanzados juntas y características y videos de suscriptor de sus cubos terminados!

Véase el paso 19 para las previsualizaciones de diseño más reciente o próxima y demostraciones.

No se olvide de retirar mi cubo RGB y pasar por TheLEDCube.com para más información y videos!

Quiero reconocer que aquí tantos contribuyeron con ideas y apoyo, y aunque hay muchos por nombrar ahora, quería reconocer mi gratitud por todo lo que aportó al proyecto.
Me alegra que el placas de circuito impreso que desarrollé los que deseado o necesario, ya que habían puesto en meses de trabajo y sólo no podían conseguir el circuito de trabajo, sólo querían eliminar todos esos cables, querían una tarjeta de circuito impreso pero no saben cómo diseñarlas, diseñado una placa de circuito y luego se dio cuenta de lo caro pueden ser que han fabricado , no sabía cómo leer esquemas, fueron contra la fecha límite de un proyecto de escuela, o sólo amaba las características agregadas como la entrada de música y mando a distancia-me alegra que muchos fueron capaces de beneficiarse de ellas.
Yo estaba tan tomado con el proyecto original, que si no tengo los conocimientos o habilidades o recursos para diseñar un PCB, o conectar el circuito yo mismo, habría alegre compré un tablero si estuvieran disponibles.
Lamentablemente, ninguno fue en laoriginal instructable por CHR cuando lo había visto primero. Si usted no mano construirlo, fueron por su cuenta, y sentí mucha pena por los que intentó y falló o incluso no sabía dónde empezar.

Por favor no pida para los archivos de EAGLE el PCBoards. No fue diseñado en águila, por lo que no hay codigo postal cualquiera.

Ahora... en el instructable.

Inmediatamente quedé cautivado con el cubo del LED instructable por CHR.
Voy a dar un pedazo de Consejo que vi allí que hizo mucho sentido. Lee todo, incluyendo todos los comentarios.
A menudo hay información y respuestas a las preguntas que pueden responder a una pregunta que tenga.

Pensé "yo podría hacer eso" y lo hice, haciendo pequeñas mejoras en el camino - pero dio un paso más y decidió que intentaría hacer que casi nadie podría hacer como puede soldar y podría decir la diferencia entre las diferentes partes.
Esa es la razón que he creado el PCBoards para controlar el cubo y eventualmente incluso una tabla de Base de cubo que todos pero elimina el cableado punto a punto del proyecto. Me encantó el proyecto pero odiaba todos los alambres sucios por todas partes.
He P1127 demo código (el código original y muchos de mis modificaciones) y clickable AVR inicializador y código uploader utilidades para obtener el código en la placa rápida y fácilmente para aquellos que no están cómodos con comandos dos basado en utilidades como el AVRDude.
También hay un pinout / diagrama de conexión que puede utilizar para diseñar y solucionar problemas de su propio tablero con el Arduino, ATmega328P o el microcontrolador ATmega32 más capaz para extendido funciones.

La parte más difícil es la construcción de un cubo que es recta y cuadrada. Dirigiéndonos a esta primera.

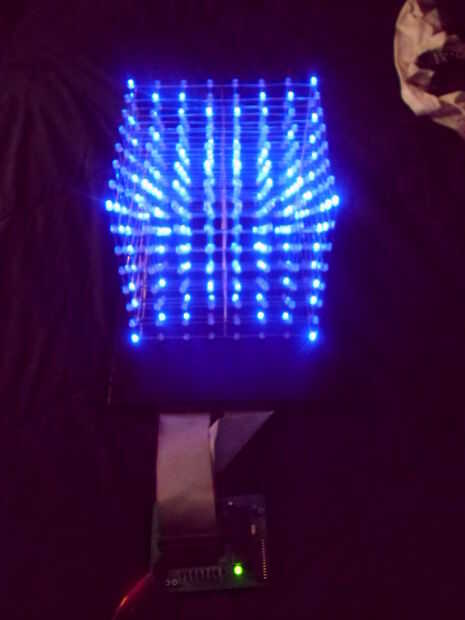

Si utilizas mis métodos de construcción, su cubo debe ser tan recta y cuadrada como en fotos anteriores.

Tengo un fondo de buena electrónica, así que inmediatamente quería construir uno de estos cubos el segundo que lo vi.
Más recibí en él y leer los comentarios de hiswell documentados instructable, cuanto más pensé podría ser capaz de ayudar a las personas con menos de un fondo de electrónica entender exactamente cómo esta cosa realmente funciona y solucionar problemas.
Personas pedían a toda clase de preguntas muchos después de que gente que realmente conocía el circuito dejó de contestarlas, y me encontré respondiendo preguntas en su instructable sobre una base bastante regular.
Por último, sabía lo suficiente para hacer lo que esperaba sería una más fácil de entender instructable.
No sólo eso, he hecho algunas mejoras en el camino así y eventualmente incluso tableros de PC para mi y tiene extras para aquellos también les puede

Como inician, me doy cuenta de será "volando" mucho aquí, así que perdonadme si soy claro en cualquier momento y no dude en hacer preguntas.
Si ves escrito donde sabes debe ser de ánodo cátodo - o viceversa - me avisas. A veces se cansa al escribir y haz electrónico dislexia y mezclarlas. He intentado mi mejor prueba leer mis instrucciones para asegurarse de que esto no ha sucedido.
Trate de tener en cuenta durante la construcción que hay una conexión del cátodo por capa y 64 conexiones del ánodo.

Pido sin embargo que si usted está preparándose construir uno de estos, especialmente si usted quiere construir su propio circuito, que se atraviesa CHRs bien documentado instructable primero y luego lee a través de este.

Tratar de construir su circuito de control si se puedey no dude en contactarme si tiene problemas (que ocurre a casi todo el mundo).
Esto puede ser una muy difícil tarea. Muchas personas encuentran que pueden construir el cubo físico y son capaces de soldar las conexiones fácilmente, pero cuando se trata de construir el circuito real, que es donde todos generalmente cae aparte.
Solución de problemas de una mano de punto a punto con cable circuito no es fácil, incluso si usted sabe lo que estás haciendo.
¡ NO TEMÁIS! Como este instructable avanza, voy a estar trabajando en una serie de circuitos que incluye características solicitadas por personas aquí y en diferentes niveles de conocimientos desde la simple a través del orificio de soldadura para placas de tecnología de montaje en superficie totalmente de soldadura.
Podrás comprar estas placas cuando están disponibles, y precios como más solicitudes para los tableros vienen en debido a descuentos por volumen de la gota. Simplemente no esperes que sean cinco dólares - no voy a estar masa produciendo que mi costo mucho más alto.
Busque revisiones de placa si ha realizado una recomendación o solicitud de una función de Consejo que me ha gustado

Música activa modos para las personas con mis circuitos... (Estará trabajando más como sugerencias -) ahora último código es publicado en el paso 10

Lo sentimos acerca de la calidad del video en este uno, pero estaba apurado para llegar a estos escritos y no tomar el tiempo para ajustar bien la cámara.

Simplemente pulse el botón de música en su tabla (Black Edition V3.5 y armas, series o series de rampa) o control remoto inalámbrico (brazos y rampa serie tableros solamente) para alternar entre los modos de la música.
Código 5 modo anterior es en el paso 12 para chicos con las nuevas tarjetas puede jugar con él! Iré añadiendo a él sin embargo!
El código funciona con tanto cable de entrada como se describe en el paso 17, construido sobre el tablero (tableros de rampa solamente), o usando el módulo de micrófono en la lista de piezas (3.5A y arriba, los brazos o rampa)

Si estás pensando en "gran cosa, he visto cubos de reaccionar a la música en otros videos" - bueno, lo estamos haciendo sin un PC conectado al puerto serie! Así es, que el ATmega32 es hacerlo en su propio. Es más, con la opción de módulo de micrófono, esto significa que podría tomar el cubo a un partido y ponerlo en algún lugar (que nadie puede tocar) y dejar reaccionar a la música aun nada hasta enganche.

Este instructable ha mutado en los últimos meses, y usted verá un montón de resultados antes de ver cómo hacer el cubo y las mejoras que se han hecho sobre el original técnicas de construcción y circuito original, así como mejoras en el PC con el tiempo.

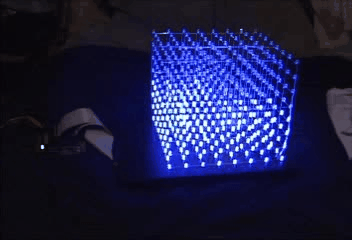

Unos videos rápidos de mi cubo en acción están por encima.
El primer video es el cubo como un dispositivo independiente, y el video de "Cubo Perry" está bajo control de la PC vía el puerto Serial TTL y una secuencia de comandos escrita en el proceso.
El puerto serie es clave para lo que le permite controlar por cosas como una foto, otro equipo de Arduino o PCDuino o PC.

Entrada de música independiente! El siguiente video muestra esta adición al circuito,

El esquema está en el paso 17 para conectar una fuente de audio a las versiones anteriores del tablero.

Por cierto - vienen aquí todos los días para comprobar para arriba en este instructable. Tiendo a agregar a él sin previo aviso!
Esto incluye adiciones y revisiones al código.

Si han intentado hacer su propio controlador - o sólo sé no podía construir uno desde cero, pero podría soldar una placa de PC, entonces me pregunta acerca de qué tablas están disponibles.

Mandame un mensaje privado para más detalles.

Nota: Si descargaste el archivo hexadecimal 5 modo música antes del 12 de enero, necesita descargar el último código.
Los modos de la música originalmente utilizan para arriba un poco demasiado RAM del AVR, y cuando el efecto de fuegos artificiales intentaría iniciar, reiniciará el cubo. Esto se ha solucionado mediante la reducción de los destellos de los fuegos artificiales de 60 a 40. El nuevo 5 música modo archivo HEX no tiene este problema ahora cuando se ejecuta en modo de animación. Afortunadamente me encontré primero con esta cuestión con el Arduino al portar sobre la misma rutina. Ya que las fuentes van en RAM en lugar de la EEPROM en el ATmega328p, había mucho menos memoria RAM a utilizar y por esta razón sólo hay 30 destellos en la rutina de los fuegos artificiales que fue portado el código portable del Arduino.

Los brazos y rampa tarjetas de la serie tienen un área marcado de donde va el módulo de control remoto inalámbrico. Si no vas a usar el módulo inalámbrico remoto, ninguna de las partes en esa zona es necesario poner en el tablero, y usted no necesita comprar el módulo remoto. Además, si usted no quiere respuesta de música acústica, no es necesario comprar el módulo de micrófono.

Y ahora a nuestro programa regular (Como para hacer el cubo del LED)
