Paso 9: ¿Qué energía con?
Si esto suena mal porque se calcula la corriente para ser algo más, han olvidado que estos LEDs no son impulsados por DC actuales.
Actualmente están operando a una frecuencia de aproximadamente 744Hz o aproximadamente 1,42 KHz función cuyo código se está ejecutando. Esto se deriva de 16MHz / 128 divisor / 21 (u 11) "garrapatas" por interrupción, / 8 capas.
Esto es una buena noticia aunque. Esto significa que no necesitamos grandes transistores (un 2N2222 se encargará de 800mA) o los suministros de energía enorme.
Así, las respuestas en cuanto a lo de la energía con son...

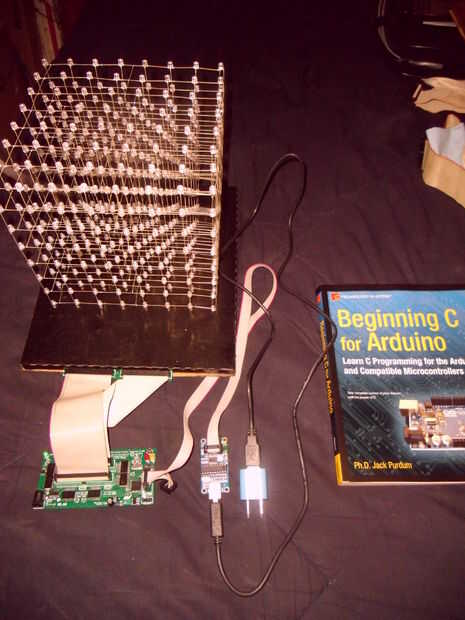

Respuesta #1 - el puerto USB o cargadores portátiles como mi otro proyecto o enchufe de cargadores tipo iPhone/iPad.
Yo realmente apagado mina el USBTiny cuando yo estoy programando.
Cualquier cosa capaz de suministrar 3-5V a 500mA o más funciona bien sin un regulador.
Si vas a usar más de 5V, es necesario utilizar el regulador y si tienes una de mis tablas, debe usar un 7.5V entrada o menos.

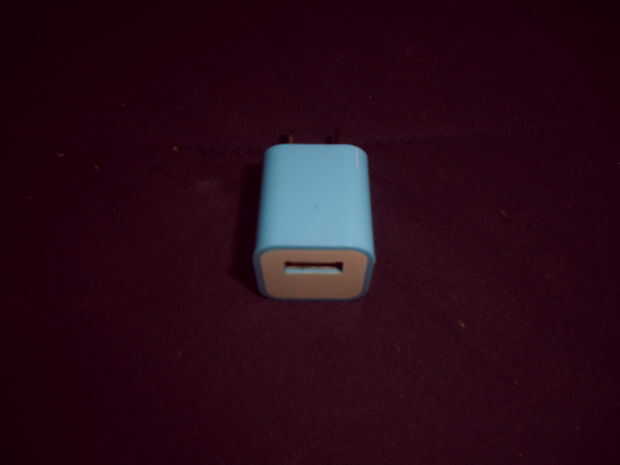

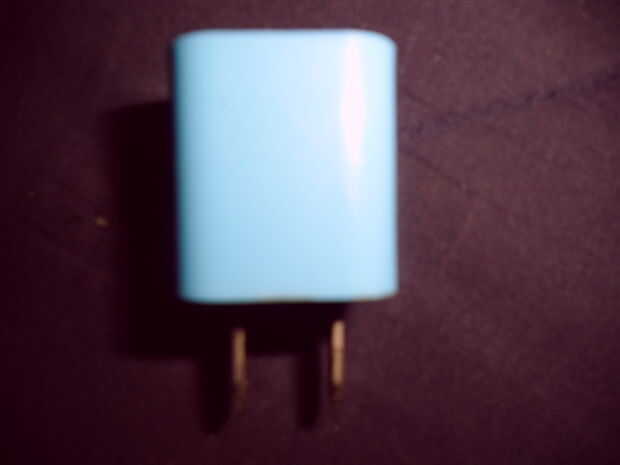

Sugiero que conseguir uno de estos cargadores iPod/iPad/iPhone en la foto superior (el cubo azul con puntas).
Gran trabajo! Hackear un cable USB (cortar un extremo y conecte el adaptador macho 2,1 pulgadas que se muestra en los enlaces de las partes) o ejecutar a través de su programador mediante el conector ICSP...
Respuesta #2 - baterías.
Realmente se ejecutará 2 "Triple A" baterías (AAA), o 2 penlites (AA), pero 3 es mejor (si se usa uno de mis consejos, regulador debe estar en modo bypass).
No para utilizar 4 pilas AA o AAA (6V) a menos que sea a través de un regulador. Si utilizas uno de mis consejos, que la Junta en regulador con el regulador / puente puente poniendo en 5.5-9V o 5.5-7.5V posición.
Si usas una de mis tablas, puede utilizar un 6V - 9V, pero 6-7.5 es el mejor porque el regulador se calienta un poco en la fuente de 9V a través de la DC en jack.
Si la placa tiene un conector marcado 3-5V con cable entrada panel, nnunca utilizar más de 5V a través del conector de 3-5V como ha regulado independientemente del puente. También asegurarse de que con más de 5V a través de la toma de DC IN, que el puente de la circunvalación de regulador no está en el modo 3-5V (bypass).
Lo anterior por supuesto sólo es aplicable a mi AIO y Micro placas arriba V2.6 y tableros negro edición anteriores.
La menos tensión que pones en la menos corriente dibuja - y las gotas actuales bastante dramáticamente como corriente LED con respecto a la tensión es una relación logarítmica, no lineal. Pierdes un brillo alrededor de 3,3 v, pero en realidad, es apenas perceptible.
Utiliza una cantidad sorprendentemente pequeña de energía hasta llegar alrededor de 5V o más.
Así que olvida lo que has aprendido en instructable sobre fuentes de alimentación y uso de la energía de CHR.
Voy a explicar esto más en el paso 13.
