8 de CHR X 8 X 8 LED cubo revisitado con mejoras! (13 / 19 paso)

Paso 13: Más mejoras - el 2N2222.

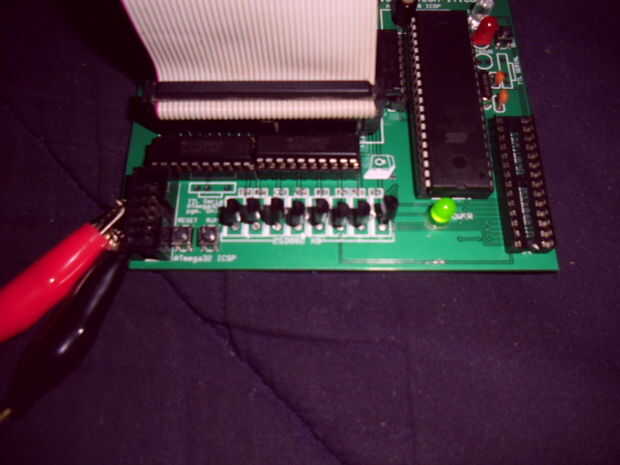

Después de ejecutar varios, he rediseñado mi todas las placas que solían utilizar los transistores 2SD882 para que ahora utilice los transistores 2N2222 barata y abundante. Sí, es realmente un tablero de control completo con todas las fichas y el AVR y transistores en la imagen. Lamentablemente, nadie alguna vez has querido la Junta de "mini", pero que está bien porque la orientación del conector no coinciden con las tablas base que debían seguir.

La explicación básica de lo que es aquí.
En primer lugar hay algunas explicaciones para la actual caída espectacular y el uso baja.
Algunos de ellos están más allá de la comprensión de los graduados de la Universidad de electrónica incluso avanzada.
Aunque la mayoría son bastante básica, y voy a intentar ponerlos en profanos términos aquí.

El factor #1 es el consumo de corriente por un LED aumenta exponencialmente cuando se acerca a la máxima permisible del voltaje (voltaje de avería previa).
Esto es realmente algo bueno, porque significa que no tiene que ser realmente exigente acerca de qué valor utilizamos resistencias limitantes actuales. Como el LED dibuja más actual, más voltaje cae a través del limitador de corriente y bonito que mucho equilibra a brillo máximo del LED.
Esto también significa que las gotas actuales exponencialmente si reducimos un poco la tensión.
Los "controladores" sólo suministrar un máximo de 20 mA, momento en el que empieza a soltar la tensión.
Por supuesto esto no es un gran problema para nosotros porque la diferencia de brillo entre donde los LEDs son dibujo 20mA y cuando ellas dibujan 40mA es realmente insignificante.
La otra es que los LEDs en el cubo no son de tiempo completo.
De hecho no son incluso en 1/8 de un ciclo de trabajo.
El cubo se dibuja sólo en una "interrupción" que ocurre una vez cada tantos milisegundos. Esto es cuando el procesador se detiene lo que está haciendo y ejecuta la rutina que "dibuja" el cubo.
En este circuito, una capa es "arrastrada" los pestillos mientras que todos los seguros tienen sus líneas de OE (salida enable) en el estado de apagado. La rutina permite entonces todas las salidas a la vez, iluminando esa capa por una fracción del conjunto de tiempo. Luego desactiva las salidas y dibuja la siguiente capa dentro de los seguros y entonces permite la salida de la siguiente capa en la siguiente interrupción.

El POV (persistencia de la visión) nos permite percibir los LEDs como ON, cuando en realidad ellos son ser pulsados (modulada) muy rápidamente. El resultado final es que cada capa, y por la misma razón, el cubo entero, consume considerablemente menos corriente que los cálculos iniciales de CHR indican.
Sospecho que cuando primero intentó un 2N2222 solo por capa y notado gotas de brillo, han no tenía resistencias sobre la base del transistor y les presentó cuando él dobló para arriba de los transistores-el resultado final de un feliz accidente que esto fue arreglado usando 2 transistores, en vez de la duplicación de los transistores de realmente fijar el tema.
La otra posibilidad es que durante su desarrollo, su rutina para dibujar el cubo no puede han sido interrupción conducido todavía o izquierda las capas durante largos períodos de tiempo. Si se deja una capa, sería más de lo que podía manejar un 2N2222 - o 2 de ellos para ello - pero siendo un circuito de baja tensión, no estamos demasiado preocupados por no quemar la casa. Un fusible de 1A en la línea de alimentación que abarcaría por lo que no sería una mala idea de fusionar la potencia de la fuente si la fuente de alimentación es capaz de más de 1A.

Porque la corriente del LED aumenta rápidamente cuando se acerca a su tensión de ruptura, caídas de tensión incluso leve en los LEDs dramáticamente reduce su corriente llamar, así que poner cualquier semiconductor en consonancia con ellos también la corriente disminuya un poco.

Puedes ver mi Mini tabla en ese video es usando los transistores 2N2222 ahora en lugar de los transistores 2SD882 usados inicialmente.

La toma de vacíela es el ATmega328 microcontrolador (Arduino) sería si estaba usando eso en vez de la ATmega32A.

Bueno, eso es todo por ahora. Si tiene alguna pregunta, o quiere agregar algún detalle a esto, por favor hágamelo saber!

Si te ha gustado este instructable, consulte mis otros, revisa mis entradas (si alguno se activa) y por favor voten a cualquiera en que actualmente podría ser entrado. Gracias por visitar y tenga un excelente dia!

YUP - aquí es donde el instructivo utilizado para poner fin a... Le tiendo a agregar a él sin previo aviso!
