Paso 17: ¿Qué sigue? Actualizaciones y complementos de beta
Quiero la opinión de la gente sobre esto.
¿Quieres una tabla que tiene un conector USB, por lo que se puede programar el cubo sin hardware adicional que no sea un cable USB (ya que sería ya en el tablero)?
Básicamente sería poner el hardware USBtiny o USBasp en la Junta.
¿Te gusta la música con eso?
Estoy trabajando en un módulo de música activa que puede Agregar a nuestros 32A con cubos (Arduinoites lo siento!) y puede construir en mi próxima versión PCBoard - pero que puede ser por lo menos un mes. Derecho, es sólo en la etapa de "prueba de concepto". Se ve prometedor, pero hay un montón de trabajo por hacer todavía y muchos diseños de circuitos para probar. Me gustaría hacer básicamente algo que es todo analógico pero no he hecho ningún análogo en un tiempo, por lo que en este momento, mis prototipos un Arduino o ATTiny85 alimentación los gatillos de música al cubo. Creo que es demasiado divertido afinar el código en 2 controladores para obtener los resultados que quiero, por eso quiero eliminar el controlador externo y alambre duro solo todo. La otra cuestión es que las entradas restantes solamente en la 32A son pines digitales en PORT D, y realmente no quiero volver a codificar todo para liberar un pin a puerto. Son todos felices que sirve como salida de datos para los seguros.
De todos modos, disfrutar de la demo - es simplemente un corto. Lo siento por la cámara que entran y salen de foco. La próxima vez usaré el enfoque manual si puedo encontrarlo (si lo tiene).
ENERO DE 2014: SNEAK PEEK EN RUTINAS DE RESPUESTA PRÓXIMA MÚSICA ESTOY TRABAJANDO EN
Y ahora vuelve a su programa regular...
Ideas para otras adiciones a la Junta o su código son bienvenidas! No seré capaz de hacerlo, pero son bienvenidos de todas formas.

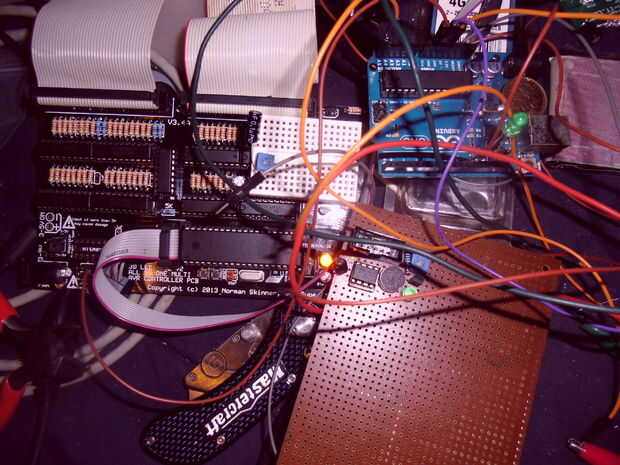

Este video fue hecho usando un circuito todo pasivo en el tablero negro edición V3.7A AIO Multi-AVR regulador de cubo. Lo más probable es que ya tienes las piezas para hacer el circuito de entrada pasivo. No op-amps, sin microcontroladores, no fichas de cualquier tipo (y por esa razón, se puede utilizar un micrófono con este mod).
Tarda unos 10 minutos para hacer it...if que.
Puedo ser ocupado para otro mientras la gente, he decidido construir otro cubo enteramente en una de mis placas base.
También mi frambuesa Pi y LEDs tri-color llegaron hoy, así que también presentaré una nueva plantilla y la plantilla para.
El cubo de color será sobre una PCB Base ya que solo no podía detallar el cableado hasta los 192 cables a un tablero de control.
El cubo de colores va a utilizar en serie cargadas chips controladores de LED - el DM13A conductor actual constante del IC - resistencias limitador de corriente molesto así no más. Cada chip tiene 16 salidas, así que sólo necesito 12 para el cubo entero (4 para cada 64 salidas de color).
Parece se va con el microcontrolador PIC32 inicialmente, pero puedo portarlo sobre a los chips ATmega después. Si se hace adecuadamente, Arduino incluso puede ser capaces de manejarlo.
Puesto que la mayoría de los datos será transmitida de manera serial, esto significa pocas salidas son realmente necesarias, pero aumenta el tiempo de carga del marco. Vamos a ver si el Arduino tiene suficiente potencia de procesamiento para hacer algo útil con ella.
Mantener aquí en busca de actualizaciones, como odio a estorbar para arriba de las secciones de comentarios.
He decidido hacer un (casi) inalámbrico (necesita 8 alambres para las líneas de capa) cubo.

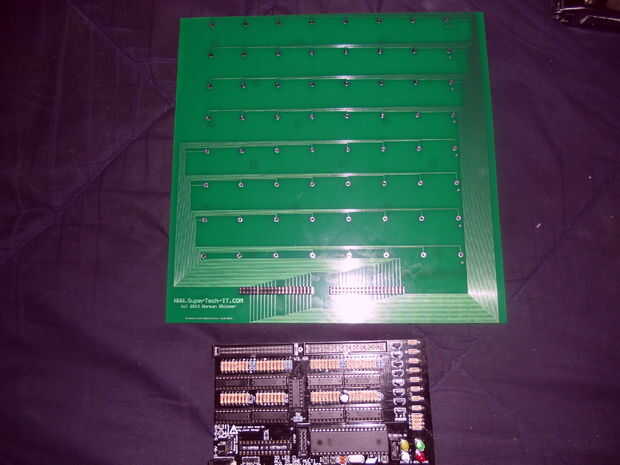

Tomando una de mi LED cubo Base juntas, poner conectores hembra en lugar en lugar de hombre.

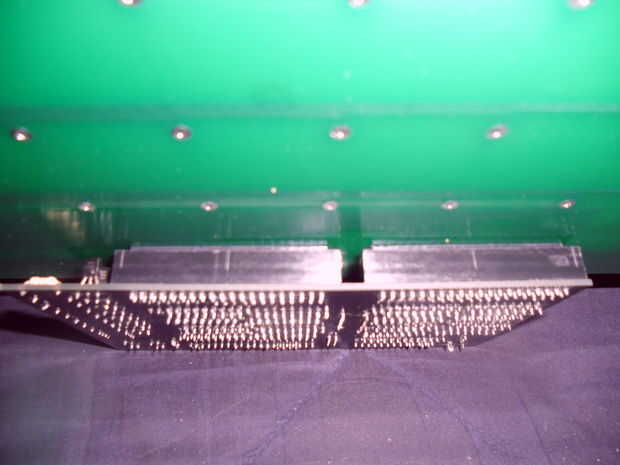

Puesto que el diseño coincide exactamente con el controlador de edición negra, puedo literalmente enchufo los tableros juntos.
Puse unas fotos para mostrar lo que te parecen.
No tengo suficientes LEDs para hacer otro cubo en el momento, pero te voy a mostrarlo una vez que se hace!
Atentos a noticias sobre el cubo RGB estoy empezando.

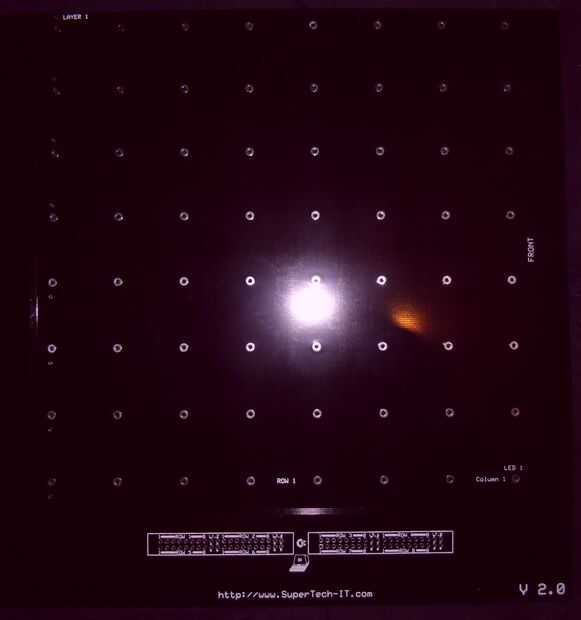

27 de septiembre: decidí mover mi cubo a una placa base - pero am ahora realizando mi cubo no fue hecho a las medidas de la placa base exactamente - por lo que no va tan bien... JAJAJA! Sólo puedo poner en la base de cartón y construir otro cubo.
El 20 de OCT: InitAVR y Flash_AVR se han actualizado para permitir que los programadores USBTiny y USBasp. El archivo ZIP siguiente tiene las actualizaciones o me puedes contactar para tus actualizaciones si dispone de uno de mis discos de Bonus que viene con la placa y tiene problemas con esta actualización.
Copiar el contenido de tu CD de la prima a una carpeta en el disco duro y reemplazar los archivos en la raiz de la carpeta con los archivos en el archivo zip.

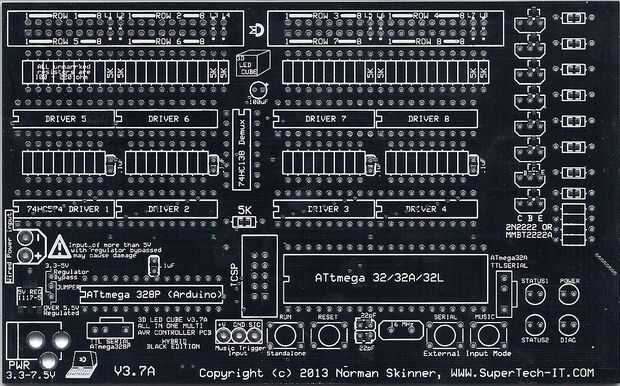

21 de NOV: SMT Micro 2.7 D Black Edition 3.5A multi-AVR y guardacantos edición negro son todo en la acción.
27 de NOV: Trabajando en la próxima Junta de edición negra.
06 de dic: El 3.7A ha ido a la fabricación. Los 3.3V opción desaparece debida a la falta de demanda. Se ha añadido una fuente de alimentación a los terminales de entrada de música por lo que puede alimentar un circuito de disparo activa de la música. La falla de transistor SMT es fijo. LED redundante fueron quitada, lo que es como el clásico Black Edition.
30 de diciembre: Por fin encontramos un buen osciloscopio barato, así que trabajo en los circuitos de disparo activa de la música debe ir mucho más rápido. Encontrar un ámbito de almacenamiento nice 4 canales 100MHz por debajo de $200 entrega. No puede esperar a llegar aquí! < - actualización - esto ha llegado!
2014:
Con el 3.7A ganando popularidad, pensé que era tiempo de publicar por lo menos el circuito de disparador pasivo básico de la música que fue diseñado.
Al completarlos, los circuitos activos, en que estoy trabajando permitirá respuesta inalámbrica usando un micrófono en lugar de tener que ejecutar un cable desde su fuente de audio a la Junta.

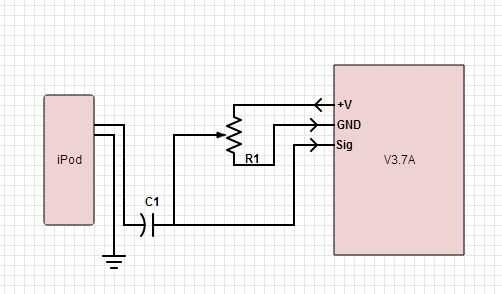

En el diagrama, estamos utilizando básicamente un canal de un iPod o un dispositivo amplificado similar (un mezclador salida de línea tal vez), el escudo o negativo o común de conexión a la tierra misma que está utilizando el controlador, con la línea de señal en el condensador. Te recomiendo un 1 casquillo bipolar electrolítico de 10uF. Si usted sólo ha polarizado tapas, poner la señal en la + lado del mismo.
Usted puede experimentar y ver cuál es el valor del potenciómetro funciona mejor para usted, pero no voy menos de un 1K ya que tiene que cruzar el + V y GND de la unidad. Nota: he encontrado que 1K cargue abajo salidas de mezclador etc. así que si quieres estar seguro no cargar el equipo (que reduce el nivel de señal no sólo a la Junta, pero posiblemente en el equipo así) he encontrado que la olla debe ser de 100K o más. Esto puede hacer que ajuste un poco más quisquilloso, pero es mejor si la señal se separa de donde usted está conectando. Diferentes valores determinará cómo precisamente libremente, usted puede marcar en la configuración que funciona mejor para usted. Es mejor ajustar el nivel de umbral durante la reproducción de música en la Junta Directiva en el nivel que desea utilizar.
No utilice salidas de altavoz de los amplificadores de potencia o cualquier cosa que pueden pasar con picos de 5V o puede dañar su AVR.
10 de ene: Tomar sugerencias para mejorar las tablas.
SMT 2,7 D ahora está descatalogado. Las nuevas tarjetas de negro edición SMT AMS están en la etapa de prototipo.
16 de enero: trabajando en la implementación de un circuito de micrófono de condensador a bordo para respuesta de música. El circuito será una opción que puede desactivarse si no quieren poner en las partes adicionales. Conector para módulo remoto inalámbrico y el tablero frontal. Una vez más, estos serán añadidos opcionales que usted puede elegir no se conecte si desea ejecutar la junta la forma de que los tableros de ejecutan ahora.
Tengo que revisar el diseño para que se genera menos ruido de línea de alimentación a 5V para circuitos de audio activados.
Esta Junta será probablemente un par de meses de por lo menos quiero hacer algún trabajo en el circuito del cubo de color.
19 de enero: SMT nuevo diseño de prototipo terminado - introducción de SMT negro edición controlador!
Implementa la función de la música y está previsto que el clip o la soldadura en la parte superior del tablero base Black Edition (puede todavía ser cableados demasiado).
Tableros de PC de Black Edition Multi AVR híbrido están en stock.
Negro edición Base tableros están ahora en la acción

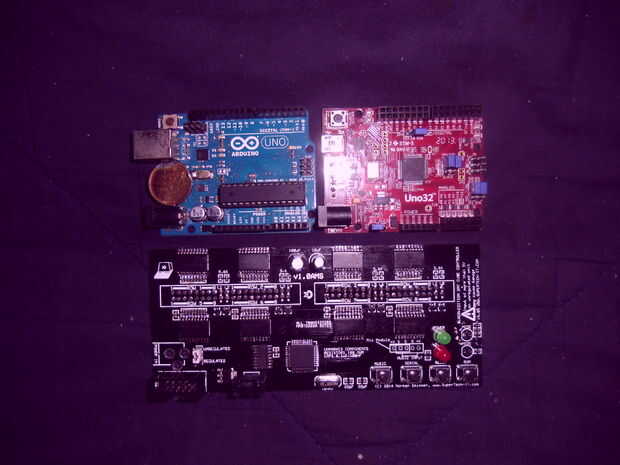

La nueva edición de negro SMT 1.X AMS consejos están en las obras. Estos tienen conector de módulo de entrada, Mic Audio disparador y son todos los chips SMT (así la AMS) - Un SNEAK PEEK en el prototipo es por encima con mi Arduino y PIC UNO32 cerca de él para la comparación de tamaño. Básicamente se trata del tamaño de 2 placas Arduino Uno al lado del otro.
El archivo zip siguiente es los archivos de reemplazo para el fixer de fusible inicializador de AVR y el cargador de código activo para las personas que tienen el mini-CD que acompaña a la placa. Se han actualizado para permitir al USBasp o USBTiny programadores.
29 DE MARZO:
Los tableros de PC para mi controlador base + cubos de RGB y mi tablero de regulador del PIC32 MCU han ido a fabricación.
Ha comenzado la construcción del cubo RGB.
Supongo que ya casi es hora para un nuevo instructivo!
