Paso 18: Mostrar el cubo
El cubo fue hecho incluso con longitud de plomo superior redondo 17mm LEDs entonces porque no sabía mejor.
Muchos de ustedes están a punto de terminar sus cubos ahora, y un buen número fueron capaces de hacerlo con el uso de mis tarjetas, consejos y el código de este instructable.
Este es un lugar para publicar videos o fotos de tu cubo!
Hay una gran sensación de logro y orgullo cuando algo completa este difícil y desperdiciador de tiempo, así que adelante y mostrar el mundo aquí!
07 DE FEBRERO DE 2014:
He decidido que quiero elegante mirando bases negro que muchos de ustedes tienen ahora un cubo en una de esas.
Por lo tanto, estoy construyendo otro cubo para mí en una de mis placas base Black Edition, esta vez con LEDs blancos.
Hasta el momento he hecho 4 capas y comprobar la alineación colocando cada capa en la base del cubo hasta que todos los LEDs estaban al ras con la base. Han caben todos hasta ahora sin problemas, que no sean unos empalmes de la soldadura rompiendo durante mi "prueba de alineación" en la placa base. Está bien, porque me permite hacer la reparación mientras está todavía en la base para asegurar la buena alineación.

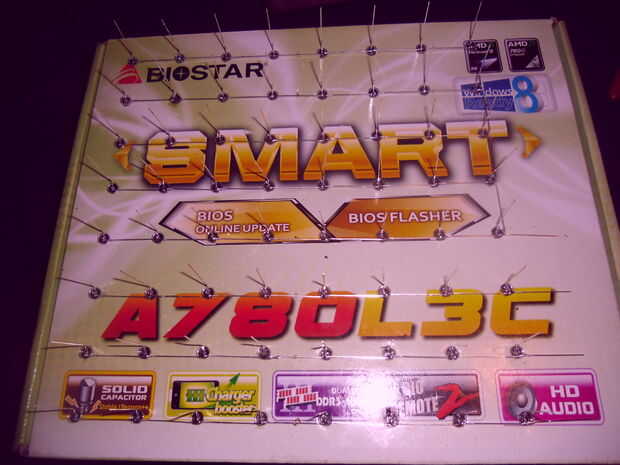

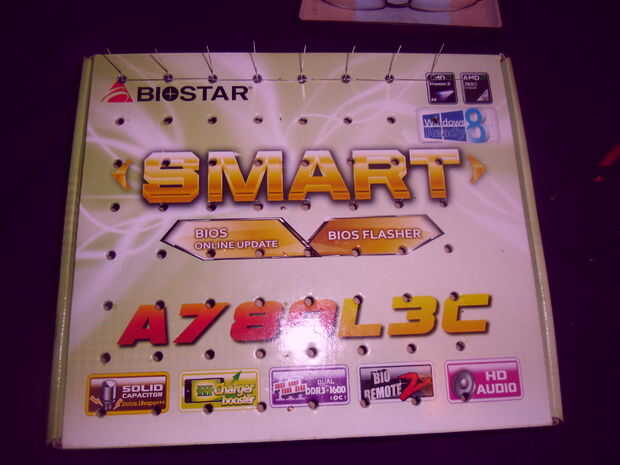

Esto probablemente será un cubo aún más exactamente alineado que mi primera porque usé la placa base de mi plantilla al hacer los agujeros en la caja de cartón (como se describe en el instructivo) en lugar de agujeros sobresaliendo una cruz de papel pegadas a la caja.

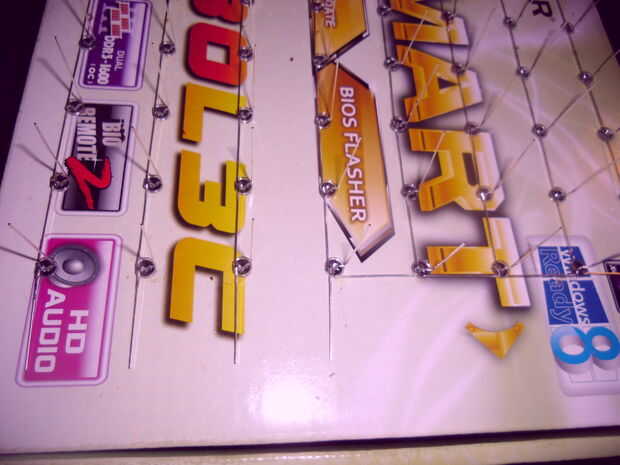

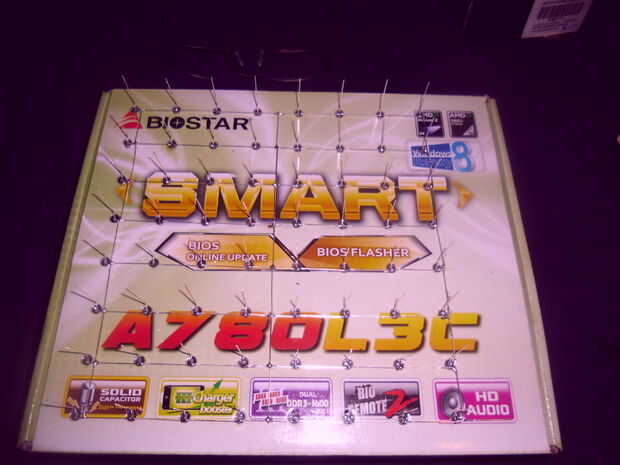

Voy a publicar unas fotos a lo largo, pero puesto que es básicamente todo se ha hecho antes, te guardo las fotos al mínimo.

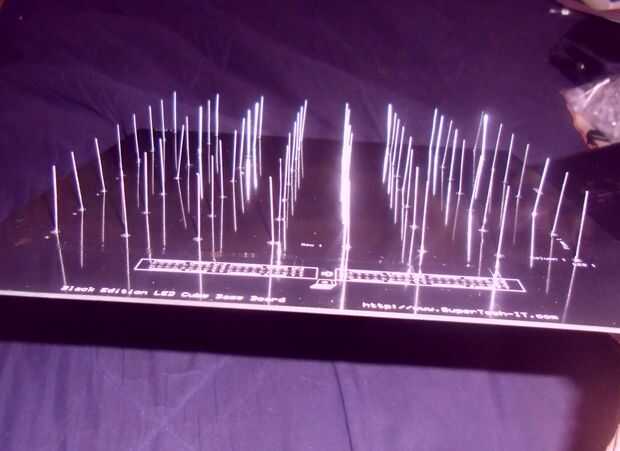

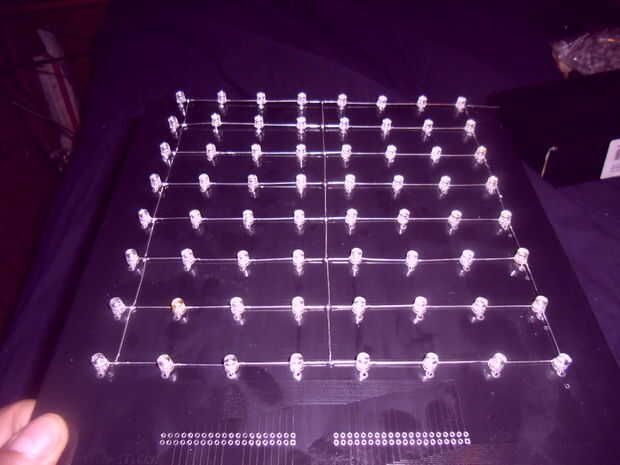

Podrás ver una foto de una sola capa en la placa base. Esto es para comprobar la alineación de la capa de ajuste mediante el calentamiento de los empalmes de la soldadura cuando sea necesario para permitir que el LED a derecho si se tratara de un ajuste demasiado apretado.
12 DE FEBRERO:
Se hacen todas las 8 capas y 6 capas se sueldan juntos, pero es 12:30 y no sé si tengo la energía para terminar esta noche! JAJAJA!
13 DE FEBRERO: (5:30)

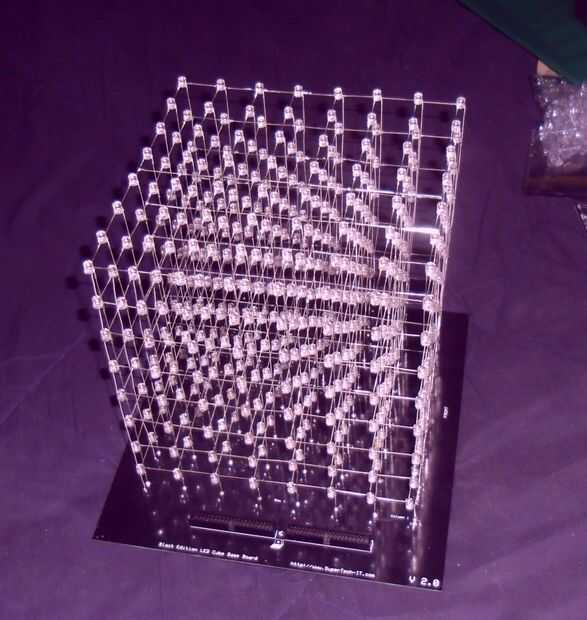

El cubo blanco en la placa base negro edición V2.0 es completado.
Aparte de un susto menor que resultó ser simplemente un solo semi quemado de LED (detectada cuando finalmente la energía en autoprueba) todo fue bastante bien.
Hacer videos y tomar fotos pronto. Pero ahora debo dormir.
Yo habría terminado mucho antes, pero sólo lo hice una pieza en un momento, y algunos días no tocan.
Así que en este punto, puedo decir con confianza que con el uso de mis técnicas y tarjetas de PC, este es un proyecto que puede ser completado en una semana o menos, dependiendo de tu nivel de habilidad. Pude la prebenda 200 LEDs la hora, así que sólo tomó cerca de 2 horas y media a la prebenda todos los LEDs que necesitaba. No reviso para ver cuánto tiempo me llevó a crear una sola capa, pero colocar una capa en la parte inferior de la pila me llevó sobre una hora por capa.
Probablemente pasé aproximadamente la misma cantidad de tiempo haciendo que cada capa.
Aquí está el videos demos de mi cubo en la base de la V2.0.

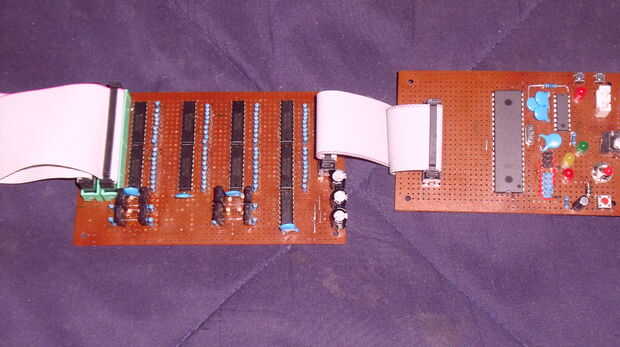

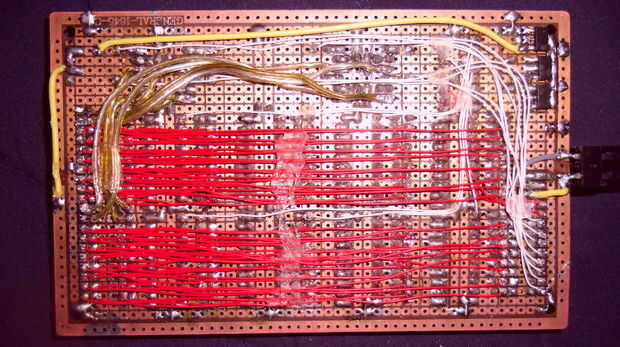

Esto es una prueba de funcionamiento en uno de los controladores de mi prototipo.
Tuve que ajustar la exposición un poco en la cámara para evitar que el cubo sólo lo ciegan. Lamentablemente hace la mirada de LEDs no es tan blanco, pero usted puede ver mejor al final del video donde puse la exposición automática para que pueda ver cuando zoom Mostrar la "V2.0" en el tablero base y el controlador.
Si averiguar cómo video la cosa sin cegamiento de la cámara, voy a hacer un nuevo video.
10 de marzo: Junta los brazos SMT V1.0 Rev.3 se libera.
Actualmente, la rampa 1.0e Rev. 4 será la última iteración de mis tablas de mono cubo.
Ahora me dedico al proyecto de RGB.
