Paso 3: Montaje del cubo - capas primero!
Fotos de por favor haga clic en la menor para que pueda leer las notas sobre ellos. Si no hace clic en las fotos, se perderá las notas adjuntas!
La otra cosa que hizo hacia fuera de la pereza y la falta de habilidad de la carpintería, fue uso cartulina para la plataforma de la soldadura de las capas.
Puesto que mis conductores eran 28 y 29 mm de largo... Pensé que tomar un mm para doblar y tal vez uno más para la buena medida.
Bien, se olvidó de tomar el 1 más para la buena medida fuera y tenía problemas con boquetes al soldar! JAJAJA!
La idea hubiera sido (y es), hacer una cuadrícula con espaciado de 26 mm e imprimirlo. Los conductores de cátodo deben reunirse al soldarlos más o menos perfectamente, o con una muy pequeña cantidad de traslapo.
Si no cumplen sus cátodos de los LED para arriba (hay un espacio) y luego hacer otra plantilla y otro pedazo de cartón. Imprimir la plantilla con el espaciado reducido en 1mm.
Si haces puentes para cubrir la brecha de la soldadura, puede encontrar fácilmente los saltos de cubo.
La otra opción es utilizar trozos de recortado conductores del resistor o algo como para ayudar a cerrar la brecha.
Sólo hacerlo si la brecha es de 1mm o menos. Si los huecos son más grandes, hacer una plantilla más pequeña y comenzar de nuevo.

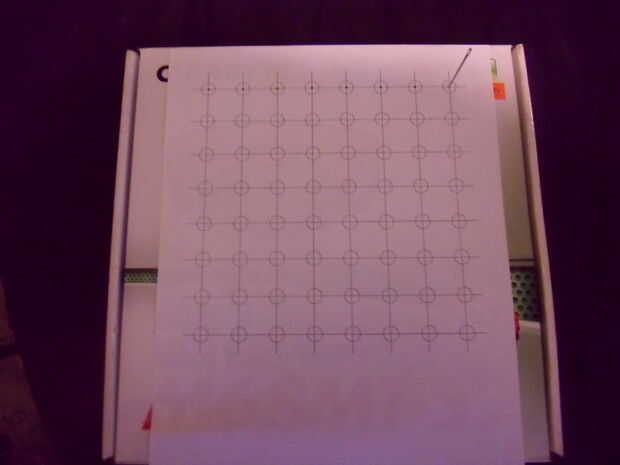

La red a lo que será su plantilla de cartón con cinta adhesiva. Usé una vieja caja de Motherboard, Tarjeta madre.
***********************************************************************************************
Nota: ahora he incluido un archivo PDF de la plantilla cuadrícula para usted para imprimir
***********************************************************************************************
Imprimir 2 copias. Se necesita 1 para la plantilla y otra para hacer los agujeros para el cubo de la base.

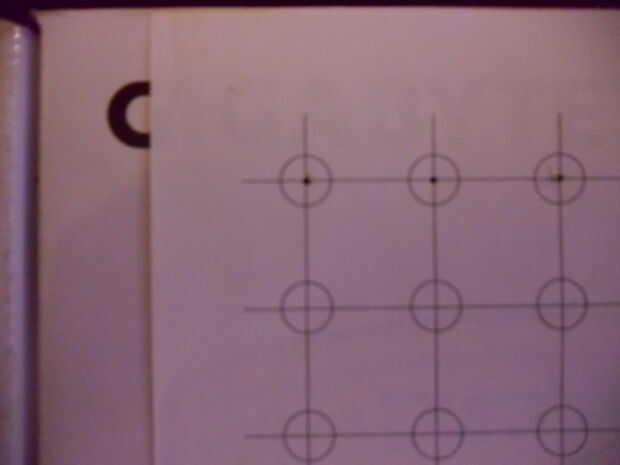

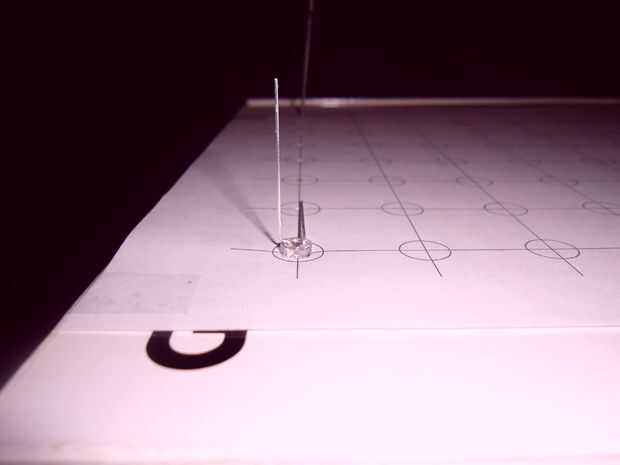

Meter un alfiler en cada intersección. Esto es como taladrar un agujero piloto. Usé una aguja de coser grande.

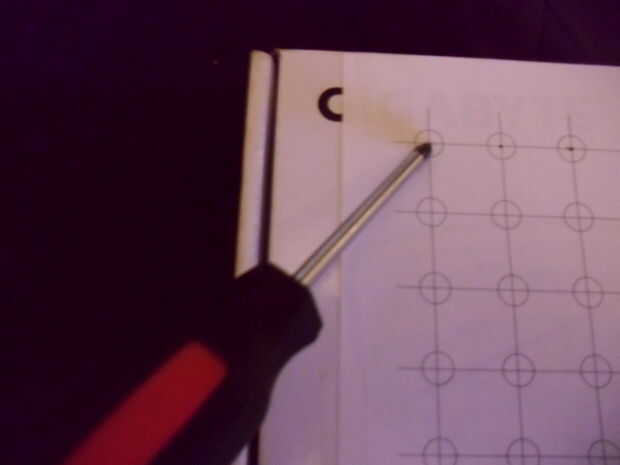

A continuación encontrar un destornillador con un eje sobre el diámetro de su LED.

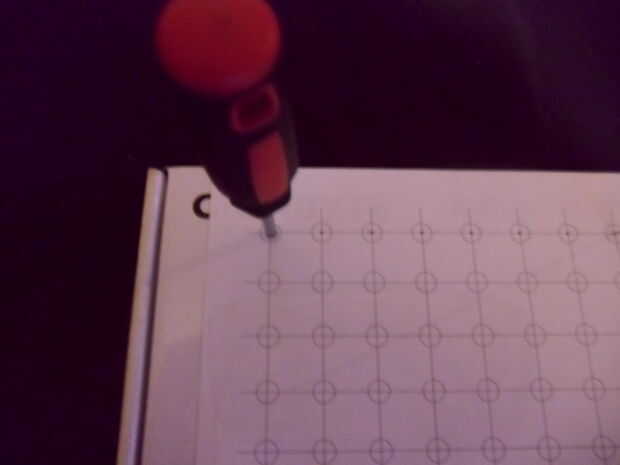

Meter esto a través de cada agujero.

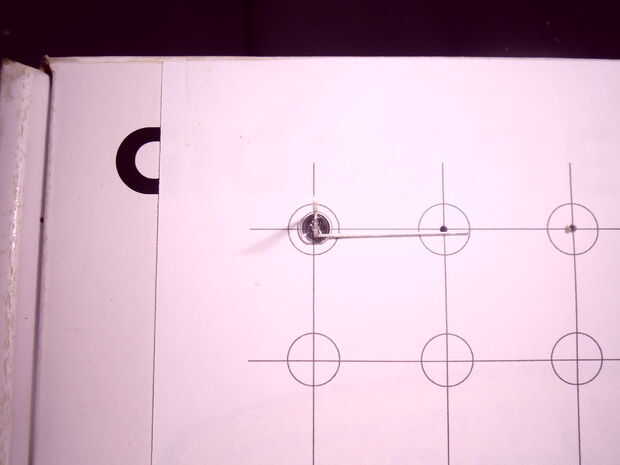

La primera vez que meter LEDs en estos orificios, puede ser muy ajustados al primero insertar un LED - no te preocupes, el resto de las capas será más fácil luego.
Es mejor los agujeros un poco demasiado pequeño que demasiado grande.

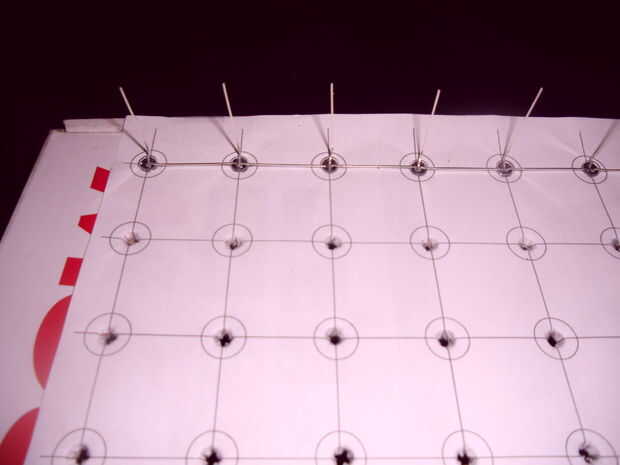

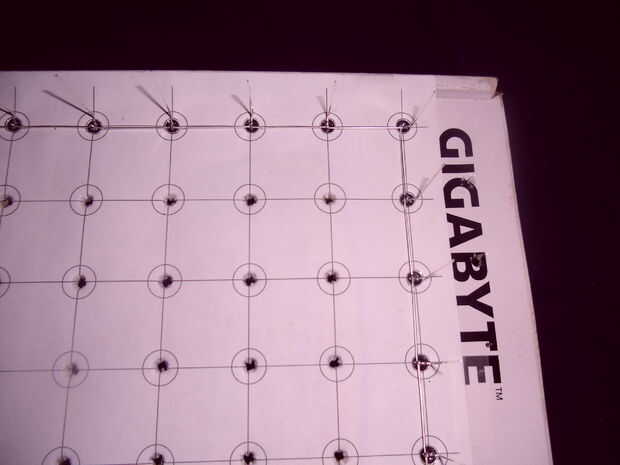

Llaves Cruz - necesita refuerzos estructurales en el lado opuesto que doblados los cátodos hacia abajo en y por el medio de cada capa.
Ya compré 1000 LED solo necesita 512, en lugar de enderezar hacia fuera algún tipo de alambre para las llaves medianas e izquierdas, corté los cables 7 (nuevo sin usar) LEDs por capa y utilizar los cables de corte 14 como tirantes de soporte.
Estas en el lugar de la soldadura antes de retirar la capa de la plantilla de cartón.
PRUEBA el LED antes de quitar la capa de la plantilla de cartón mediante la conexión de negativa de su poder suministrar a la rejilla del cátodo y poner una resistencia de 100-330 ohm a su fuente de alimentación de 5V, y toque el otro cable de la resistencia a cada uno de los ánodos de 64 para asegurarse de que cada LED luces. Reemplace cualquier LED que no funciona si el problema no es una Junta de soldadura.
Una vez que una capa es completada y soldada, y sus apoyos lugar así y todos los LEDs son probados y funcionando, puede meter los LEDs por los orificios de la parte inferior de la cartulina. Hacerlo suavemente y poco a poco - capas individuales son frágiles.

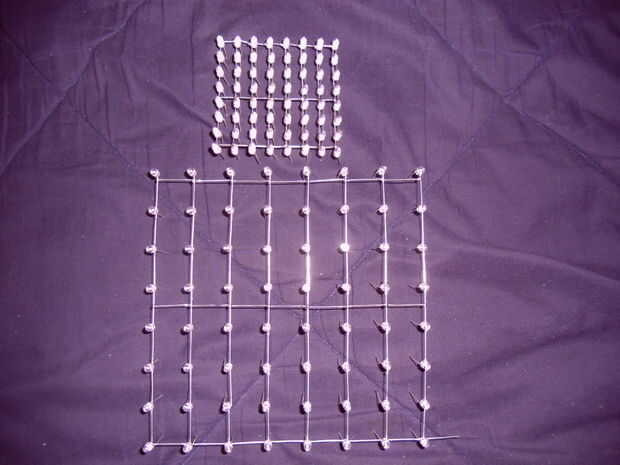

He incluido una foto de una de estas capas en comparación con una capa de repuesto que hice para mi cubo prototipo original.
SI TIENES UNA PLACA BASE:
Poner el zócalo en la cartulina en lugar de la plantilla de papel, ponga una aguja en dos esquinas opuestas para asegurarla y meter otra aguja a través de cada uno de los orificios de la placa base a través de la cartulina para hacer los agujeros de "pilotos". Esto asegurará perfecto espacio entre los orificios piloto para la plantilla y garantizar que el cubo terminado ajuste a la placa base.
