Paso 5: Hacer su propia Base y conecte los conectores del controlador
Hacer un PCboard o perfboard para montar un conjunto de dos 40 conectores a. Esto le permite fácilmente conectar y desconectar el cubo desde el controlador.
Odiaba el desorden de cable un 8 cable por capa que el tablero de control, además de alambres seleccione capa.
Una vez más, tenía que haber una mejor manera.
Pensé que necesitaba 64 cables para los ánodos, además de por lo menos 8 de los cátodos. He utilizado 2 pins por cátodo en los controladores que he diseñado porque estaba preocupado por el actual - pero ahora sabemos que no es realmente un problema. El diseño todavía utiliza 2 pernos por cátodo pero porque hace un incluso 80 pines/cables y 40 conectores son abundantes, y permite utilizar cables viejos de CD-ROM para conectar el cubo a la base. Esto también se acomoda para 40 conectores que tengan una falta pin "clave", porque el pin que falta es uno de un conjunto de líneas de cátodo capa.
Nota: 40 cables del conductor están consiguiendo realmente más raros! se compra cables IDE en línea, asegúrese de que son 40 conductor y no conductor de 80. Ambos cables tienen conectores de 40 pines, pero no funciona el cable de 80!
Revisa el link en la página de enlace de piezas para ver si el proveedor tiene todavía 40 cables de alambre.
Nota: Muchos conectores macho de 40 pines vendrá con 1 pin faltante. Este pin será en capa 2 o 6 dependiendo de que conector.
Ya que los pines de la capa se duplican aunque, no realmente importa, para que pueda seguir adelante y utilice estos conectores de todos modos.
Esto también se aplica a cables con un agujero bloqueado donde normalmente sería el pin falta.
Si el cable tiene un agujero bloqueado, abrir el agujero con un cuchillo del exacto, o el pin del clip donde va el agujero bloqueado.
Puesto que son líneas seleccione capa que se duplican, perdiendo uno no afecta la función del cubo.
He creado un estándar que me adhiero a cuando estos cables hasta que pueda utilizar cualquiera de mis tablas con cualquiera de mis cubos.
Esto me deja diseñar otras tablas de esta norma y poder cambiar fácilmente de un controlador a otro.
Una vez más, al no ser un carpintero, se dirigió a cartón y pintura en aerosol para la base del cubo.
Vuelva a imprimir la misma plantilla que imprimí para hacer los agujeros de la plantilla de soldar LED capa.

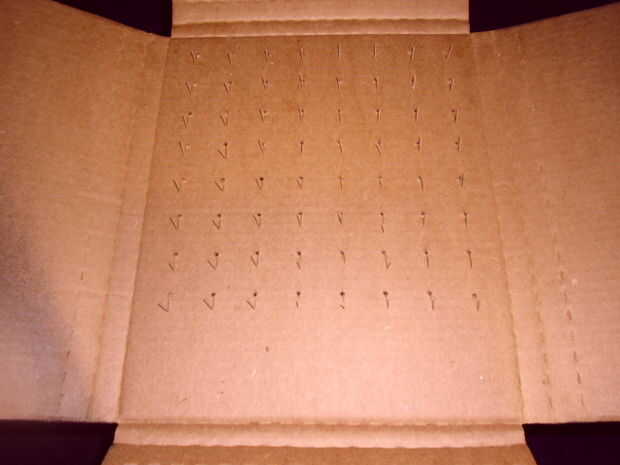

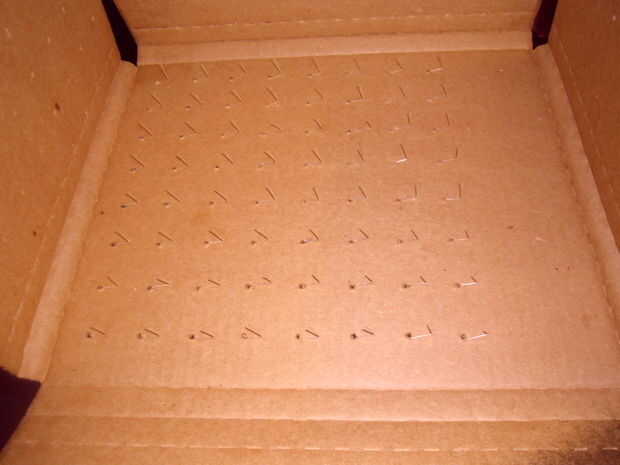

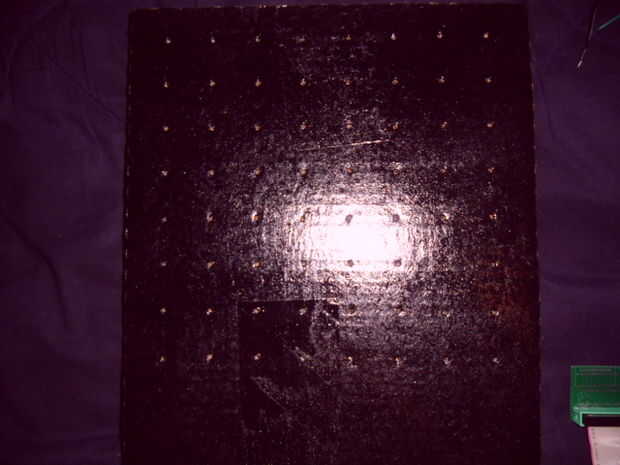

Penetra los agujeros al igual que para los "agujeros" en la base con un perno grande. Yo les ensanchó un poco con un destornillador mucho menor que antes (no casi igual de grande como el que utilicé para el LED plantilla de soldadura, pero lo suficientemente grande como para que no debe de ser una máquina para los conductores en ellos). Asomó entonces un agujero más para los cables de cátodo recorrer, que simplemente corrí hasta una esquina del cubo.
Retire la plantilla después de que todos los agujeros se asomó en el aerosol pintado de cartón.

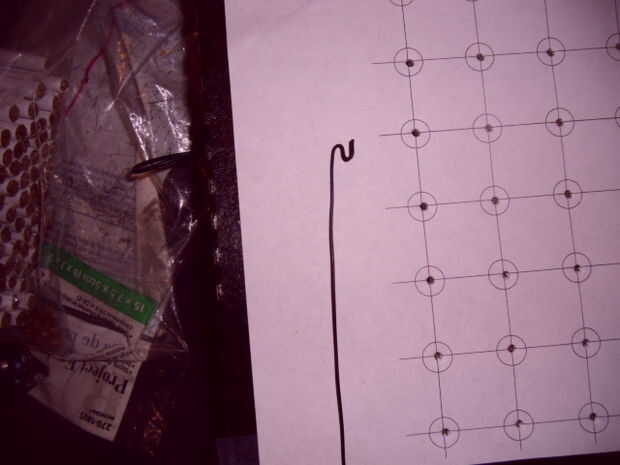

Que 64 lleva a alinear en los agujeros fue el siguiente reto - hice un "garfio" de alambre de mecánica, pero percha o algo parecido hubiese funcionado tan bien. Doblado una "S" en el extremo del alambre para que podía enganchar un cable y tire de él, o encadenar un plomo y empuje a donde necesita ir. Tuvo paciencia, pero finalmente cada plomo encontró su hogar.

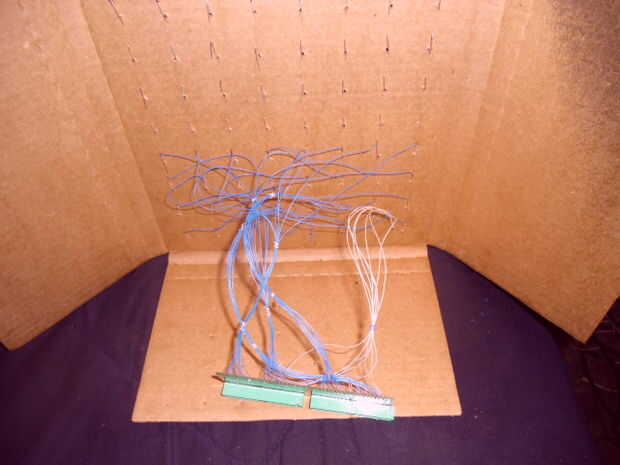

Una vez en cada plomo, he hojeado hasta el cubo por lo que fue boca abajo. Luego se coge cada cable desde abajo a medio camino el plomo con los alicates y mantener las pinzas verticales, tire el cable hacia mí hasta la parte inferior la mitad del plomo era plana contra el cartón. Fue ahora firmemente en su lugar y cuando me enganchado es alambre de columna a la cabeza, se doblaría la mitad superior del cable contra la parte inferior medio, sujeta el cable firmemente hasta que fue soldado.

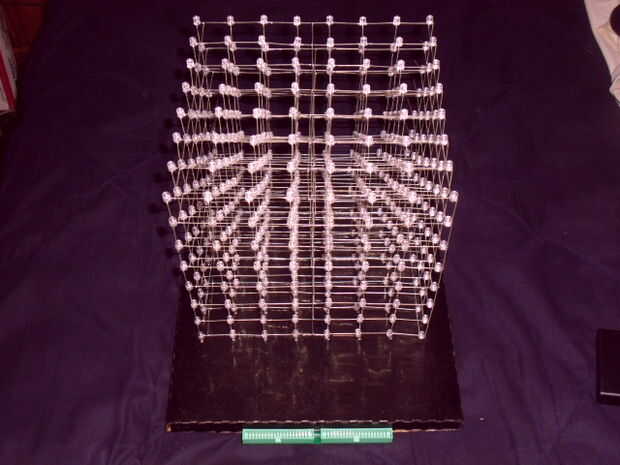

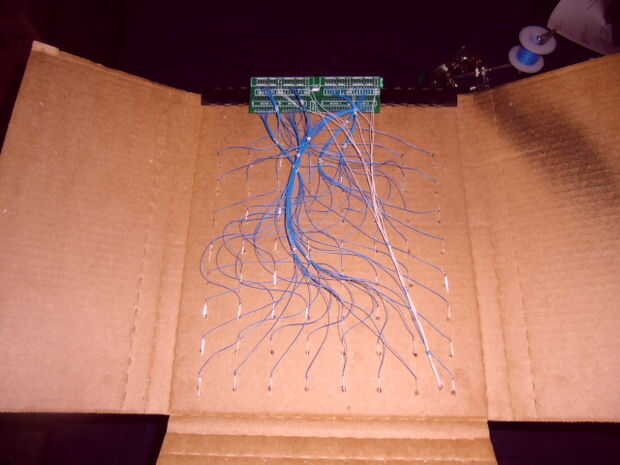

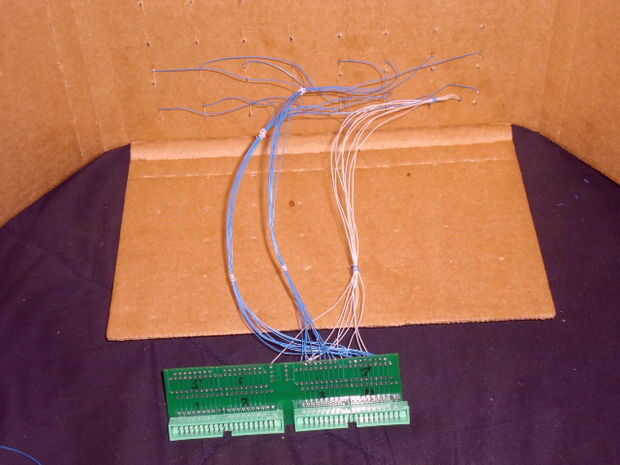

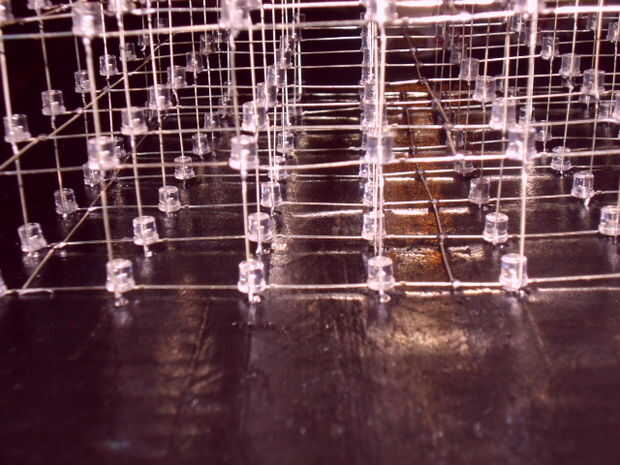

Es bueno que el cubo sea desmontable y no tener cables colgando por todas partes, por lo que cada ánodo y seleccionar capa está conectado al contacto apropiado de él en un conector. Mi cubo usa conectores de 2 X 40 (como para IDE / PATA discos) como se muestra en las fotos y discutido en la parte superior de este paso.
Una vez que todo era soldado, un poco de pegamento caliente llevó a cabo la junta con los conectores de 40 pines hacia el exterior de la cartulina después de fue doblado cerrado.
La base de cartón sí mismo entonces puede ser grabada o pegado cerrado.
Finalmente pensé que había una manera aun mejor que este, así que finalmente inventado paso 14 que es las tablas base de cubo de circuito impreso. Los conectores se alinean perfectamente con los controladores puede cable uno al otro o directamente conectarlos juntos haciendo un juego de conectores macho y la otra mujer set-lo que funciona mejor para usted.
