¿8 LED Chaser con 74HC595 8 Bit Shift Register (2 / 5 paso)

Paso 2: Alimentación, datos, reloj y cierre

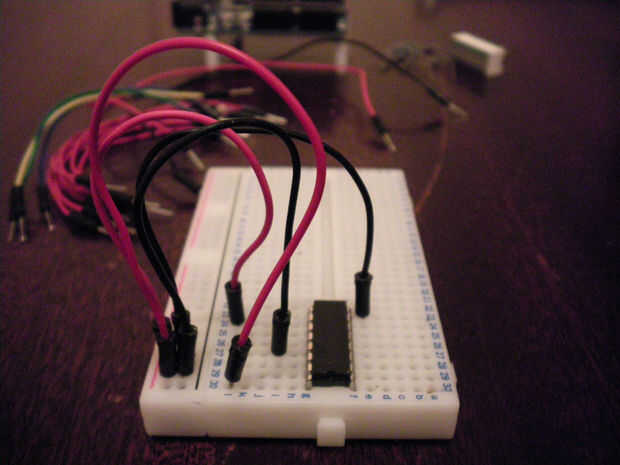

Tome el cable de puente rojo y en la tensión a los pines 10 y 16.

Tome el cable azul (datos) y conectarlo al pin 14, el amarillo (reloj) al pin 11 y verde (seguro) al pin 12 del IC respetuosamente.

Luego tomar su LED (estoy usando un gráfico de barras LED para el tamaño) y colocarlos sobre la brecha de la IC.
