Paso 1: Paso 1
1) consigue el asimiento de una vieja cinta de casete Walkman.
2) compra un viejo 8 track reproductor. Barato como patatas fritas en eBay. Usted sólo quiere esto para el chasis, conjunto de cabeza y volante de motor de la cinta. Siempre y cuando el motor gira lo no importa si el circuito no funciona.
Desmontar:

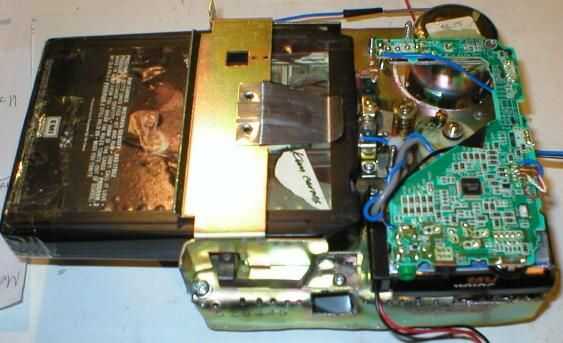

1) tomar el tablero de circuito de lo Walkman. Sólo está utilizando el amplificador de audio tan suavemente Retire corte a todo lo que se refiere a la unidad de motor en el Walkman. La placa de circuito de Walkman ahora es superior en esta foto - trasplantada en mi creación.
2) tomar un muy buen vistazo a cómo la cabeza de la cinta en el Walkman está conectada a su circuito. Hay un cable de cinta plana 3 "cables" en él. Uno es de tierra, uno lleva la señal izquierda de la cabeza recogida en placa de circuito, uno toma el canal derecho. Puede haber otro cable a la carcasa exterior de la cabeza de recolección propia. Vas a alambre encima de la cabeza recogida en el lector de cartucho a la placa en lugar del cabezal de recolección Walkman Walkman. La cabeza recogida cartucho jugador es esencialmente una versión más grande del en el Walkman y el cableado es el mismo. Necesitará copiar el arreglo del cableado que encontró en su walkman.
