8 v.3 controlador de LED de canal (2 / 5 paso)

Paso 2: Componentes

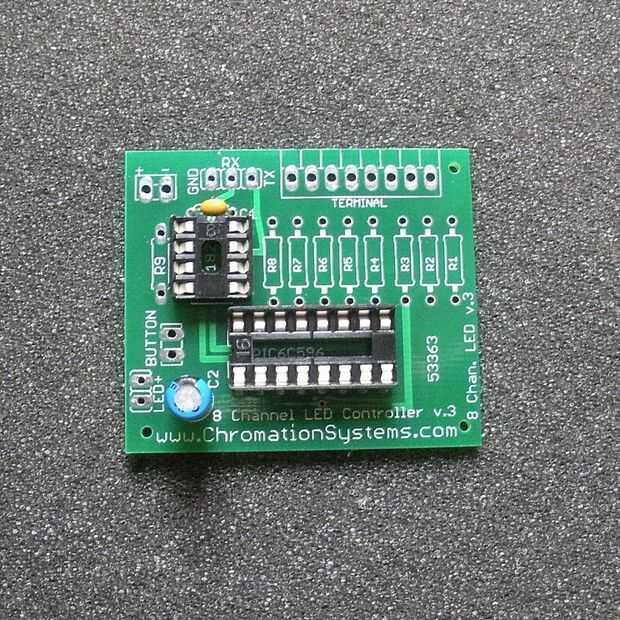

Tomas de corriente:

  • Alinee la muesca en las tomas con la muesca en el lado superior de la ilustración.
  • Cuidadosamente Inserte las clavijas en los agujeros, verifique antes de presionar la toma.

Condensadores:

  • C1, va de cualquier manera
  • C2, es un condensador electrolítico que está polarizado, la raya negra es el negativo, los orificios marcados en el PCB.

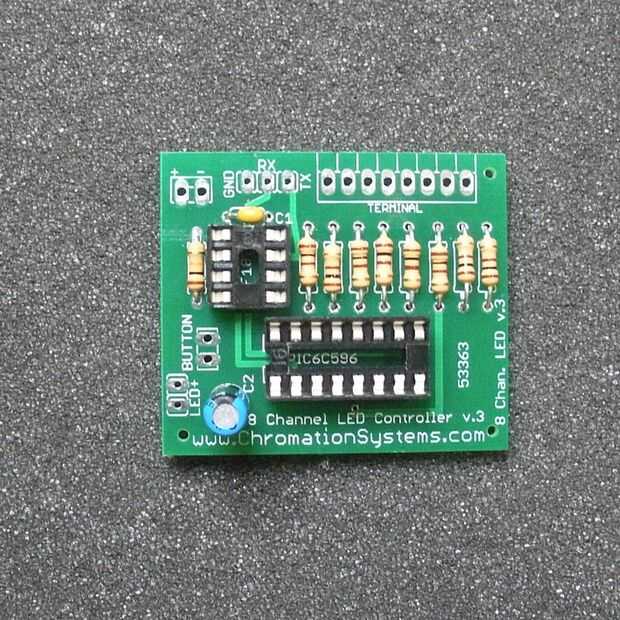

Resistencias:

  • R1 - R8 son las resistencias de los LED, los valores se basan en el color y cantidad de LEDs que canal está controlando.
  • R9, es una resistencia de pullup de 10kohm para el botón y MCLR

Bloque de terminales:

  • Cuando colocar el bloque de terminales Asegúrese de que las aberturas hacia el exterior
  • Sostenga firmemente a la placa y soldadura en.

Cabecera de serie: Puede conectar un dispositivo serial TTL al dispositivo usando la cabecera.

  • Nada especial, insertar y soldar.
