Paso 4: Firmware y Software
El v.3 controlador de LED de canal 8, puede interactuar con el software de MonoMotion o a través de encargo escrito software. Los patrones pueden crearse, ordenó y cargados en el dispositivo para funcione sin un ordenador. O el modo de vivir se puede utilizar para controlar los niveles de salida en tiempo real desde un ordenador u otro dispositivo serial.
Este controlador sólo acepta las señales de serie TTL, por lo que debe utilizarse un dispositivo como un adaptador USB a TTL serie o un circuito MAX-232.
Conexión en serie:
- Conecte el jumper de 3 pines del adaptador Serial USB al controlador, busque en el pinout etiquetado en cada uno y conectarlos correctamente.
- El adaptador Serial USB tiene un extremo macho, por lo que debe ser enchufado directamente a un puerto USB o a través de un extensor USB (macho a hembra)
- El adaptador requiere conductores para utilizar, visite El sitio web del fabricante para obtener una copia que funciona para su sistema operativo. Windows, Mac y Linux están disponibles.

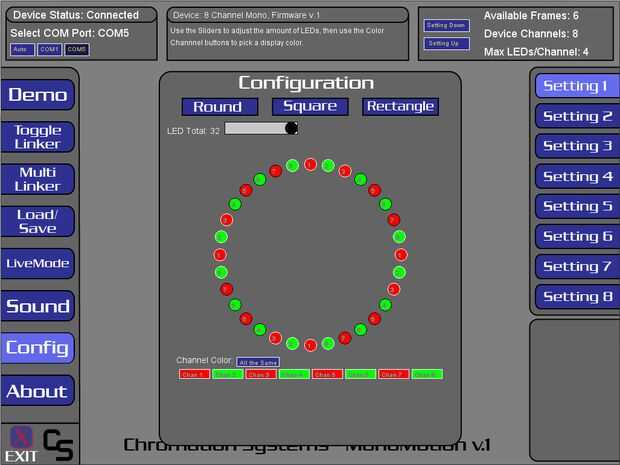

Software: El software para que del dispositivo fue hecho Sistemas de Chromation - MonoMotion, tu Java debe estar al día. También hay algún interfaz código de ejemplo disponible en procesamiento, que puede ser utilizado para escribir software de interfaz personalizada.
- Una vez que el dispositivo está conectado a la computadora a través del adaptador Serial USB, inicie el software.
- Haga clic en el Auto conectar el botón en la parte superior izquierda esquina a mano, o seleccione el puerto COM correcto.
- El dispositivo y el software se comunican y deben mostrar su versión de firmware y nombre en la parte superior central.
- Por favor lea el MonoMotion Manual para obtener instrucciones sobre cómo utilizar el software.
