Paso 1: Construcción de la plantilla
Si usted está planeando hacer una gran cantidad de Matrices de LED, entonces lo mejor es hacer una plantilla para hacer la soldadura real de los LEDs extremadamente fácil y rápidos. Además, asegurará que cada LED en una fila es equidistante.

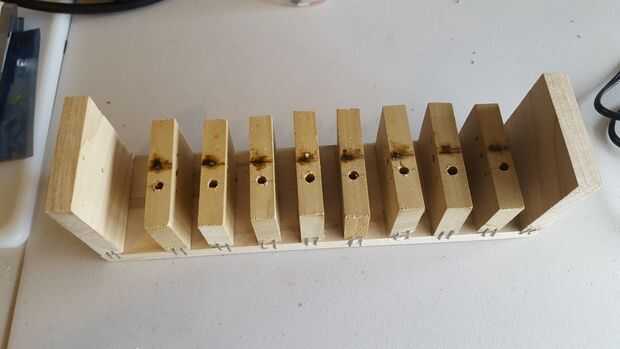

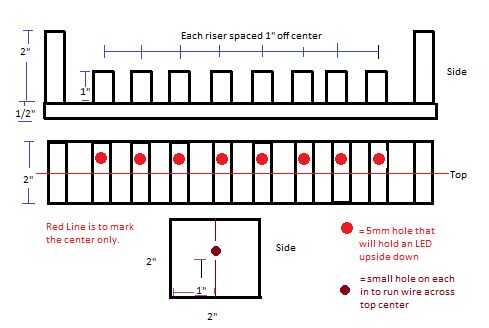

Por lo tanto, en la foto de mi plantilla, puedes ver todas las marcas de quemaduras de soldadura. Esas marcas son realmente el centro de la plantilla. Los agujeros que tienen los LEDs son del centro de modo que pueden poner los cables a través del cable. Hice un dibujo muy elegante en MS Paint que muestra las dimensiones de la plantilla. Esto tomará unos momentos para que usted pueda hacer, pero si usted está planeando en hacer un montón de matrices o cubos, esta ahorrará usted horas!
Ahora, apuesto a que estás diciendo a ti mismo, "Sí, vamos a empezar a usar esa plantilla!" ¡No! Ahora usted tiene una parte muy, muy, muy aburrida para llevar a cabo... prueba de todos los 64 LEDs para asegurarse de que funcionan correctamente todos tienen brillo similar. Es horrible pasar por todo el trabajo al descubrir que tenía un mal LED en los medios!
Básicamente, todo lo hice fue conectar la placa con 3V sólo enchufado LEDs 8 a la vez y comparado para asegurarse de que coinciden con. Por supuesto, usted probablemente querrá probar otros.
