Paso 3: Armar las filas LED
Impresionante! Ahora tiene 8 hileras de LEDs que no se conectan entre sí! Ahora, para una mala noticia... que no tomé una foto del siguiente paso... así que tenemos que utilizar un poco de imaginación...
Tome para que su hoja del plexiglás y mida sus 64 agujeros en el patrón de 8 x 8, una pulgada entre sí desde el centro de cada agujero... una vez más, hacen el agujero sólo 5mm montar el LED, pero no lo suficientemente grande como para que el LED de diapositivas todo el camino a través de él. ¡ NO QUITE EL CUBIERTA DE PLEXIGLÁS! Una vez más, te esperaré...
Ahora, con 64 todos los agujeros perforados, tomar cada una de sus filas de LEDs y colocarlos en el plexiglás. Esto ahora mantener todas sus filas en su lugar, así que ahora necesita soldar todos los cátodos en columnas para tener todos los LEDs en una fila de soldados por ánodo y todos los LEDs en una columna de soldados por cátodo.
Por esta razón que no retire la cubierta de su plexiglás, como eso cubierta de la protegería el plexiglás de cualquier salpicaduras o estallidos de soldadura que puede suceder. Ahora, una vez que tengas 64 todos juntos, puede quitar la matriz, entonces Retire la cubierta de plexiglás y reemplazar la matriz.

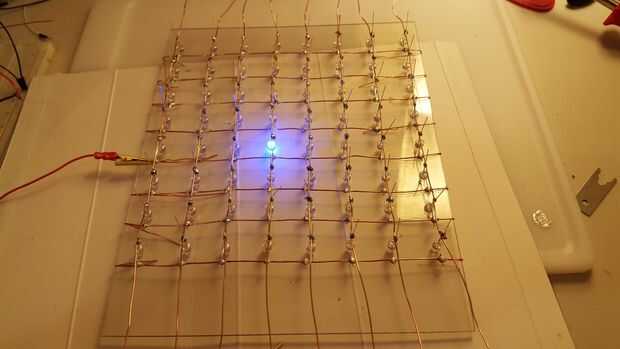

OK, así que estoy realmente, realmente que espera tienes algo que es similar a lo que tengo encima. Ahora, la diversión es, más pruebas! Sí, esa es la razón REAL que tengo los clips de cocodrilo! Así, una vez más, el fuego hasta su fuente de alimentación de 3V favorito, agregue los cocodrilos y empezar a probarlo. Las filas, como te recuerdan (eso espero) son los ánodos, clip así el positivo sobre la fila y luego en uno, la negativa a los cátodos que se ejecutan a través de la parte inferior. Debería ver el correspondiente LED encienda por cada lugar que te toque el negativo en la fila que está conectado el positivo. En la foto de arriba, el positivo se conecta a la cuarta fila de abajo, y el negativo es en la cuarta columna de la izquierda. Los dos conexión = luz! Estamos en el camino. Repita 63 veces más.
