Paso 4: Perforar un jig y ensamblar las filas...

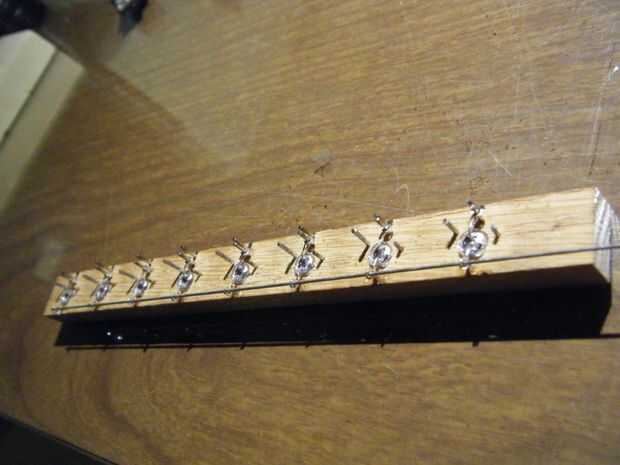

Mida la distancia entre los orificios del ánodo en el tablero. Esta es la distancia entre los centros de cada LED. Esto es importante si quieres una buena matriz. Los agujeros en la board son 7/8 de pulgadas o 23mm... Lo importante es colocar un clavo más pequeño arriba de cada agujero en la marca de 2mm que doblada. cada LED se coloca en su agujero, con el lazo (horizontal) desplegado sobre la uña. Esto se alineará los lazos verticales para recibir el cable de la fila. Utilizo calibre 20 estañado, alambre enderezado bus. Para conseguir esto, compre un rollo y ver cómo enderezarlo. O, usted puede comprar en eBay ya cortado y enderezado. Sólo utilice calibre 20. Más pequeño hace endeble la matriz!!!

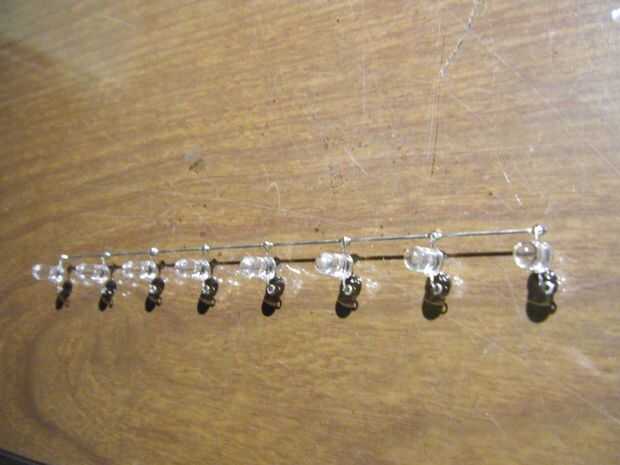

Una vez el cable a través de todos los ocho agujeros, soldar los LEDs a la misma y cortar los extremos del alambre. Esto le da un aspecto aseado. Sólo tienes que hacer 64 filas!!!!!! Tedioso, pero vale la pena!!!
IMPORTANTE - NO más de tres segundos se debe utilizar para soldar LEDs!!!
