8 x 8 X 8 LED cubo

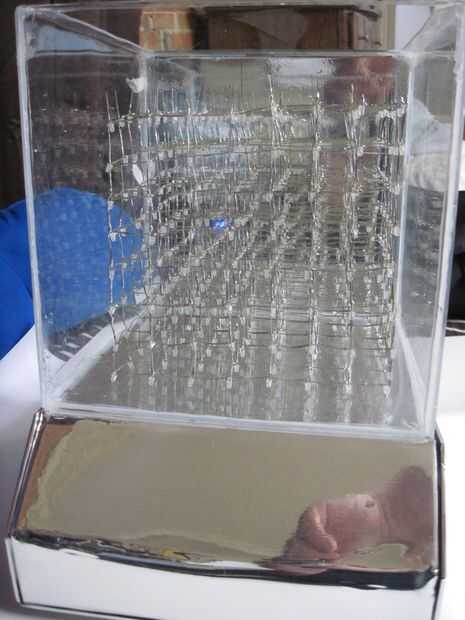

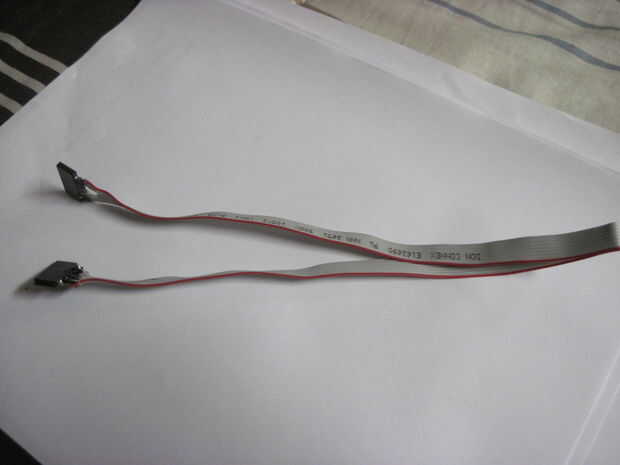

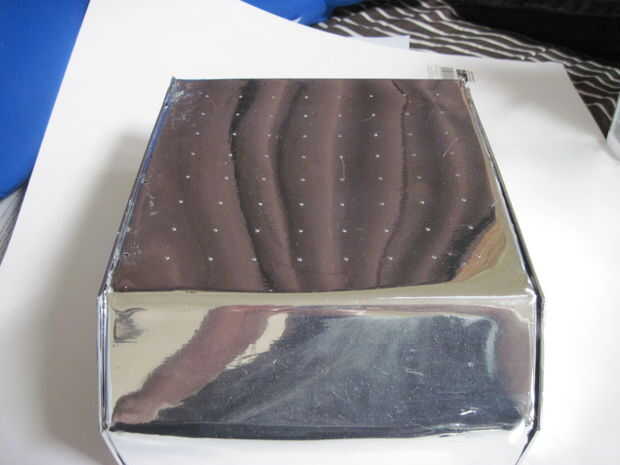

aquí es mi opinión sobre este proyecto. He actualizado la placa prototipo para apiladas placas de Arduino de la PC. Además hice tarjetas de PC para el LED a montar a debajo de la parte superior de la pantalla. Yo también reflejó el caso en la parte inferior y la parte posterior de la caja de cubo. Todos los conductores del LED conexión a las tablas apiladas por cables de puente de la cinta. todos los interruptores de control y luces de estado está localizado en el panel frontal inclinado. el puerto de programación USB, interruptor y cable de corriente se ubicará en la parte posterior. Basta la fuente de alimentación y las tablas de PC para terminar e instalar.

OK, aquí espero esto te ayude, aquí está un mejor aspecto a los consejos y una lista de las fichas en ellos.

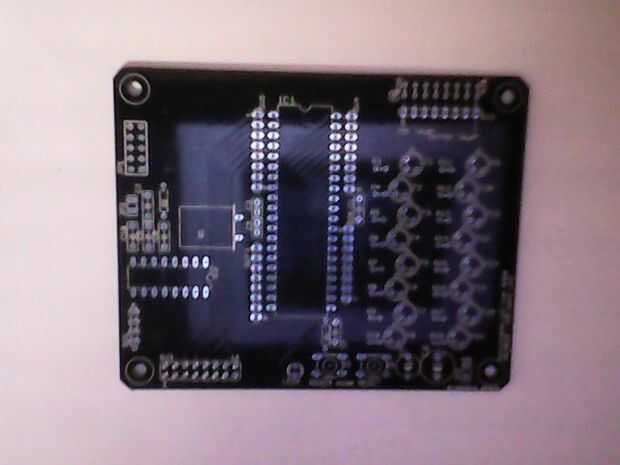

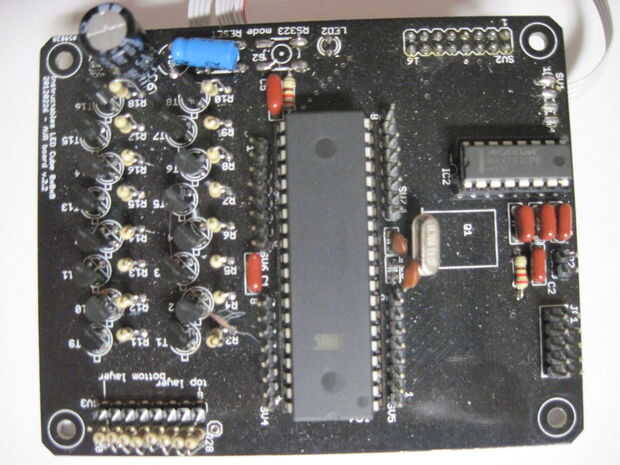

tablero superior:
MAX232CPE multicanal RS-232 Drivers/receptores
ATMEGA32A CPU pedacito 8 microcontrolador con 32K Bytes en-sistema programable Flash

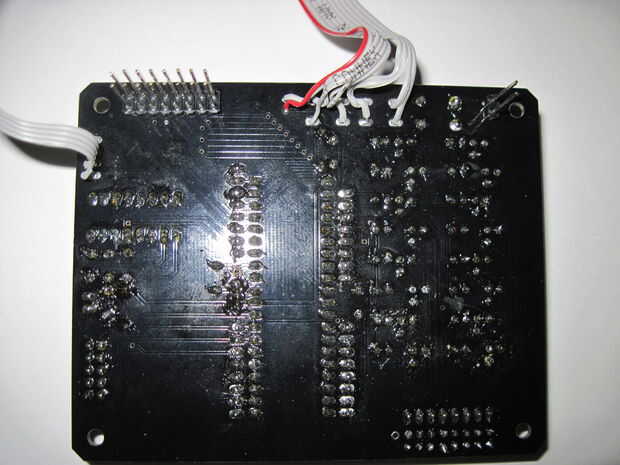

el tablero superior se conecta a la parte inferior a través de 16 pines y un conector de 2 clavijas.

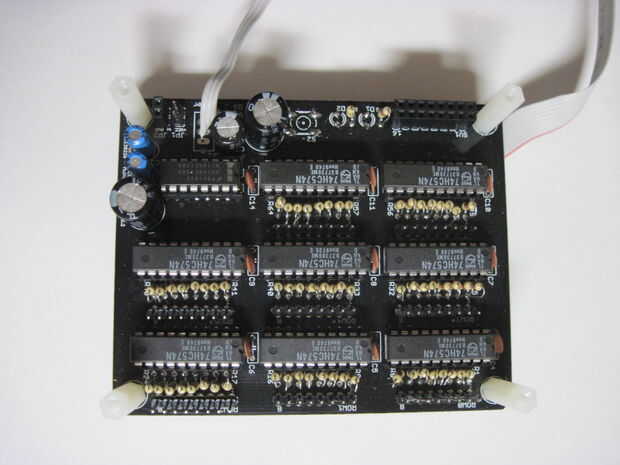

tablero inferior:

Flip-flop Octal tipo D de 74HC574N 8; borde-disparador positivo; 3-Estado
74HC138N 3 a 8 línea decodificador/demultiplexor; invertir

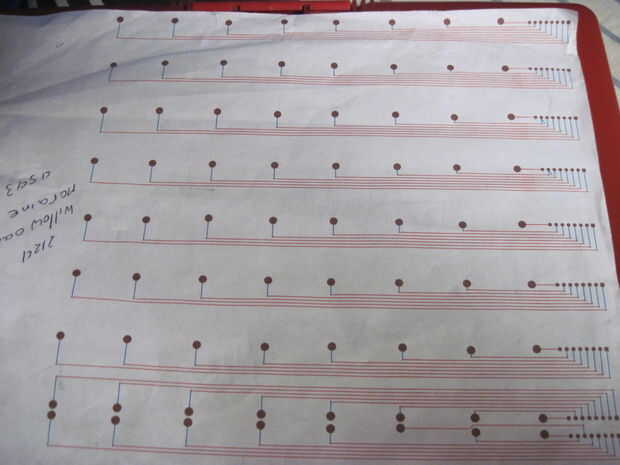

Actualmente estoy trabajando en la placa de la PC que el led se suelda a debajo de. Contará con 8 conectores para una fácil conexión a la placa principal. es la última foto. Yo se hasta fecha esto tan pronto como se hacen las tablas.
