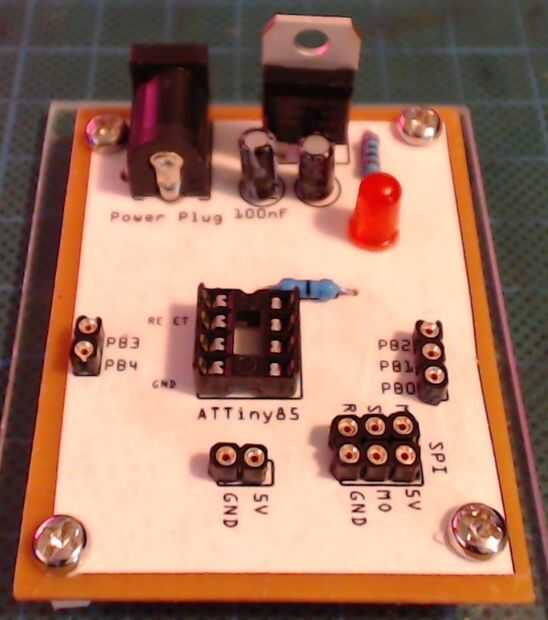

Yo quería hacer un tablero de arranque para mi ATTiny85 que era similar a del Arduino.
El objetivo era hacer un circuito simple que podía conectar un ATTiny85 a y luego fije puentes a un protoboard de la misma manera que se puede con un Arduino Uno (o su calaña). Esto, junto con un AVRISP, facilitaría la creación de prototipos. sí, hay tableros que se pueden comprar en eBay por tuppence ha'penny, pero no hacer ninguno de ellos :)
Parte de la diversión de la plataforma de Hardware abierta Arduino entero es que se anima a hacer cosas a ti mismo... así que lo hice.
Todavía, no he conectado las cabeceras SPI, pero llegaré a eso.

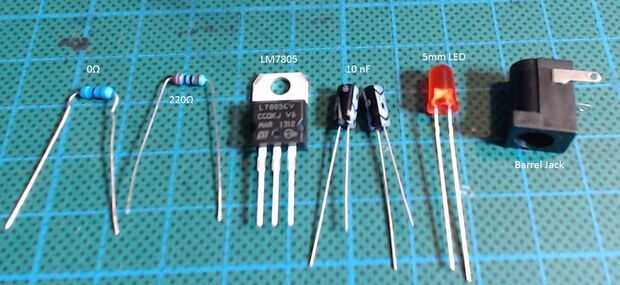

Las piezas son muy simples y bastante barato:
Artículo precio cantidad costo
- LM7805 x 1
- Cabezales de perno femenino de la x 13
- 8 pines DIL x 1
- Condensador electrolítico de 10 nF x 2
- LED de 5mm rojo x 1
- Resistencia de 220 Ohm x 1
- Resistencia de 0 Ohm x 1
- Conector de barril x 1
- Revestido de cobre FR4 PCB x 1
Costo total de piezas = $1,66 (AUD) con todas las piezas compradas de eBay
En cuanto al tiempo que tomó del concepto terminado (hasta ahora) es alrededor de 4 horas incluyendo la espera para que el pegamento se seque, ácido para grabar, hierro caliente, prueba y pérdida de tiempo general.
