Paso 6: Puentes AVRISP y más pruebas
Por último, al conectarse el ATTiny85 el AVRISP break-out para que puedo conectar el Adafruit USBTinyISP ATTiny85 para subir fácil de bocetos de ATMEL AVRStudio o IDE de Arduino.

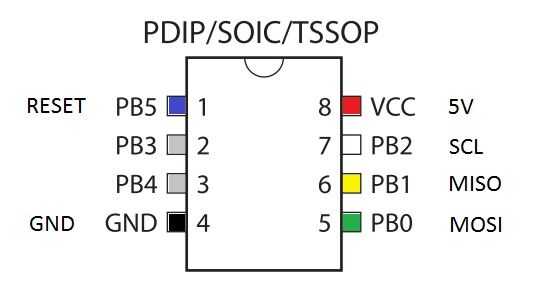

En el diagrama de pines del que os he proporcionado, no están conectadas las terminales gris el ATTiny85. Cada una de las clavijas de coloreadas son del mismo color de los puentes en la fotografía.

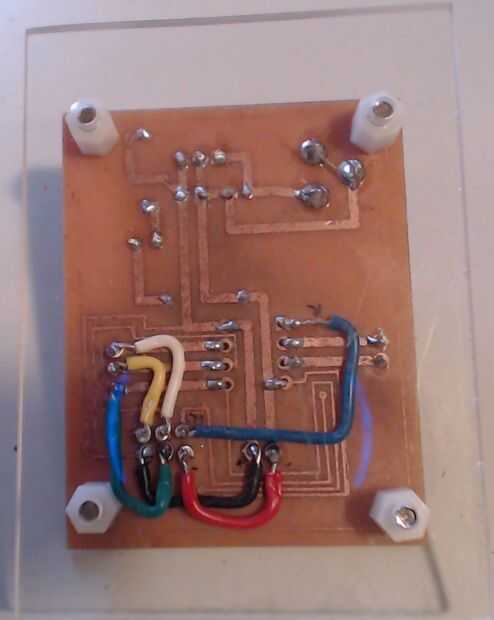

La parte más difícil de esto era doblar los extremos de la base de cobre en pequeños ganchos de ojo para envolver alrededor de la parte inferior de los cabezales de perno femenino de la... y no es tan difícil.
Todo lo que pueda decir para este proceso es que es un poco incómodo porque quiere asegurarse de que ninguno de sus puentes hacen contacto entre sí.
Esta es otra oportunidad para salir de su multímetro y hacer algunas pruebas. Una vez más, que desea probar para la continuidad de los pines apropiados de la ATTiny85 y el jefe del perno para el AVRISP, quiere entonces prueba de otras cabeceras de pin para asegurarse de que no hay ninguna continuidad. Utilice la siguiente tabla de verdad para ayudar... Si quieres.
| / | PB5 | PB3 | PB4 | TOMA DE TIERRA | SBS | PB1 | PB2 | VCC |
| MI | -- | -- | -- | -- | -- | Y | -- | -- |
| SC | -- | -- | -- | -- | -- | -- | Y | -- |
| RS | Y | -- | -- | -- | -- | -- | -- | -- |
| TOMA DE TIERRA | -- | -- | -- | Y | -- | -- | -- | -- |
| MO | -- | -- | -- | -- | Y | -- | -- | -- |
| 5V | -- | -- | -- | -- | -- | -- | -- | Y |
Prueba de MI a cada uno de los pines en el ATTiny85 y sólo conseguir una continuidad positiva donde ves a una Y en la tabla, quiere una continuidad negativa para todos los otros pines.
Bueno, eso concluye este artículo.
Estoy esperando recibir mi USBTinyISP de Adafruit pronto... para que puedo utilizar este circuito ira ;)
