Paso 4: Matriz de alambre de cobre
Elige de que lado deseas estar lado no conectado y que para conectarse a los cables que van al microcontrolador
El alambre que usé fue 19m largo y en una sola pieza larga.

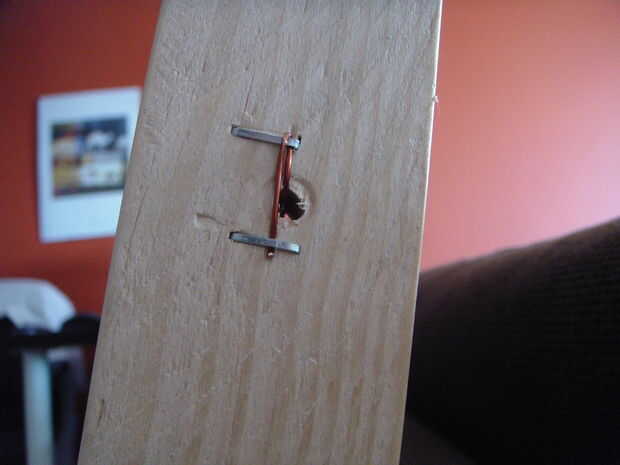

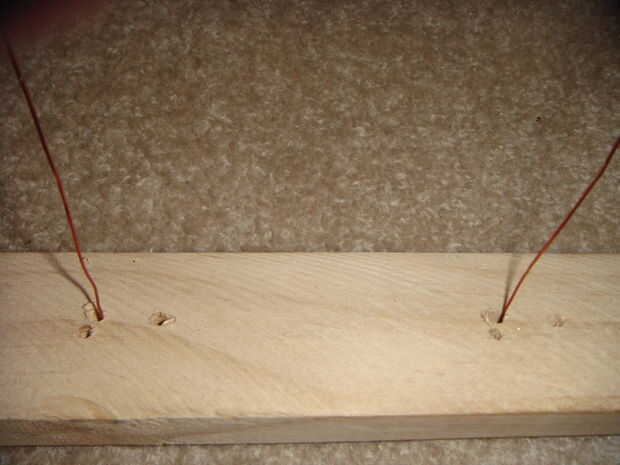

Primero empujamos el alambre en el orificio superior de un lado de la estructura de madera. Dejando un trozo pequeño que se pega hacia fuera (aprox. 30mm) luego pasar por el agujero correspondiente en el otro lado. En un extremo engrape el alambre a la estructura. Hizo esto con el cable que va de una manera y luego tiró de él hacia atrás sobre el agujero y grapar otra vez.
En el otro extremo que tiene el resto del cable, tire de la burla de alambre y esta por encima de la grapa en su lugar. Luego se corta esta dejando alrededor de 40-50mm de alambre expuesto. Repita para todos 8 agujeros a lo largo de un lado. Asegúrese de que las piezas más largas izquierda están todos en el mismo lado.

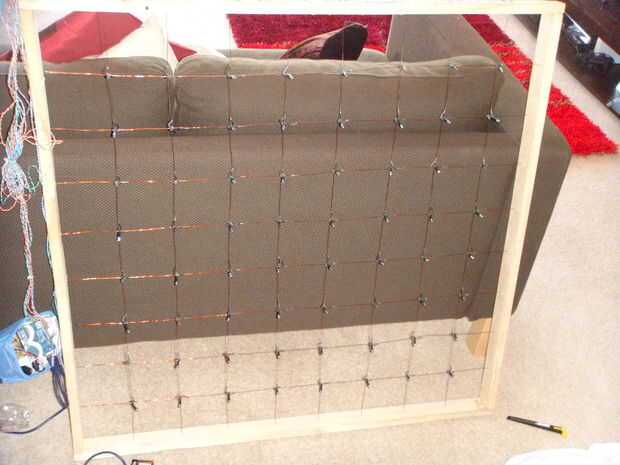

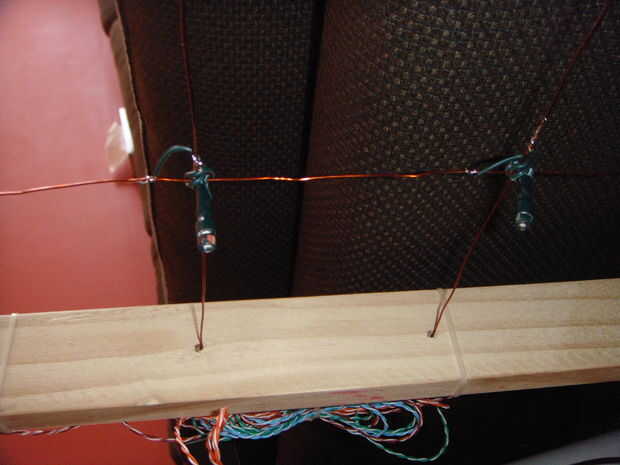

Para los 8 agujeros en la otra dirección de repetir como el anterior pero en este tejido el alambre de cobre alrededor de los cables de cobre existentes en la otra dirección. Esto crea algo de fuerza en la matriz.
Se utilizó cable de cobre aislado así que sabía que podía cruzar el alambre de cobre sin crear cortocircuitos. Si tuya no está aislada, utiliza algo que no es conductora para aislar los alambres donde se cruzan.

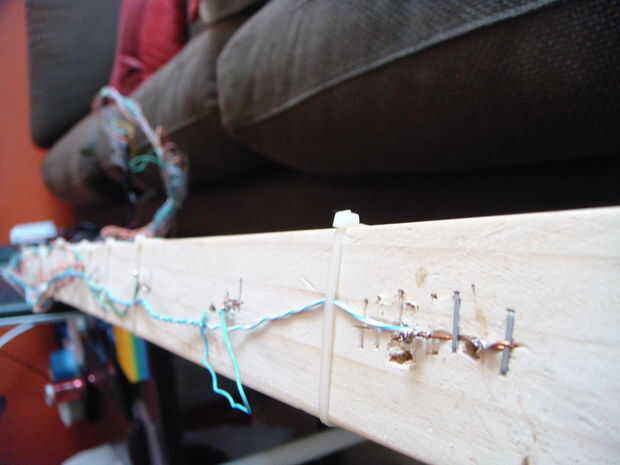

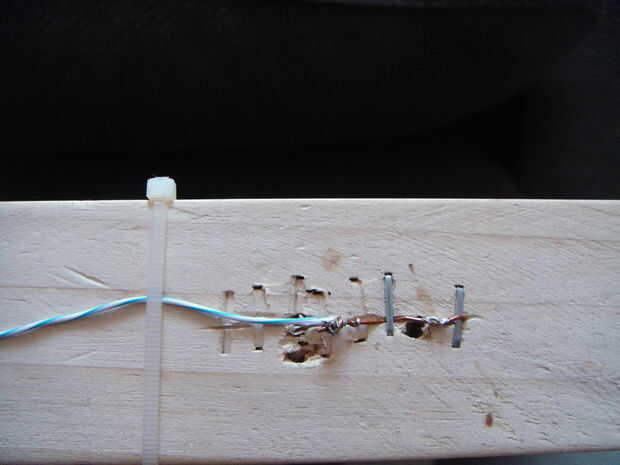

A los lados del marco donde dejaste los pedazos más largos de alambre de cobre, raspe la capa apagado utilizando un cuchillo afilado. Luego utilizando un polímetro en modo continuidad, compruebe que eléctricamente ninguno de los cables toquen entre sí. Esperemos que su multímetro no sonido cuando cada conductor contra la otra. Lea el manual del multímetro sobre cómo usar el multímetro en este modo.
