Paso 5: Parte de la diversión - el LED
Usé una cadena de luces de Navidad como mi fuente para el LED. Corte cada LED por lo que tenía alrededor de 80mm de cable aislado con cada LED. Como las luces se envuelven generalmente en aislamiento no sabía lo que era el ánodo (+) y que era el cátodo (-). Me enteré de esto mediante la conexión a una batería y tomando nota de que manera alrededor tenía que ser para encender para arriba. Por suerte en estas luces un cable tenía una raya blanca a lo largo de él, que también pasó a ser el cable del ánodo (+).
Colocar el marco en la orientación que desee. es decir, superior en la parte superior, izquierda a la izquierda.

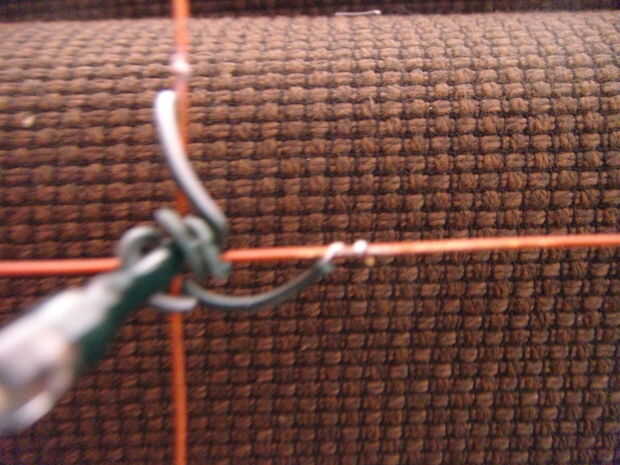

Una vez tienes los 64 LEDS cortados la cadena, entonces debemos colocar la matriz de alambre de cobre. Hacerlo yo solo dividir el cable aislado en dos cables aislados y después atado el LED donde los dos cobre cables cruzados. Asegurándose de que los LED de terminó en el mismo lado y los nudos detrás. Podría pegarlos sobre si deseaban o bridas para pegarlas. Utilizar cualquier método que desee.
Luego corté los cables a la izquierda en el LED después de atar nudo a unos 20-25mm de longitud. Franja de unos 7mm de aislamiento de los cables y torcer los filamentos de cobre en el LED de alambre por lo que son juntos.

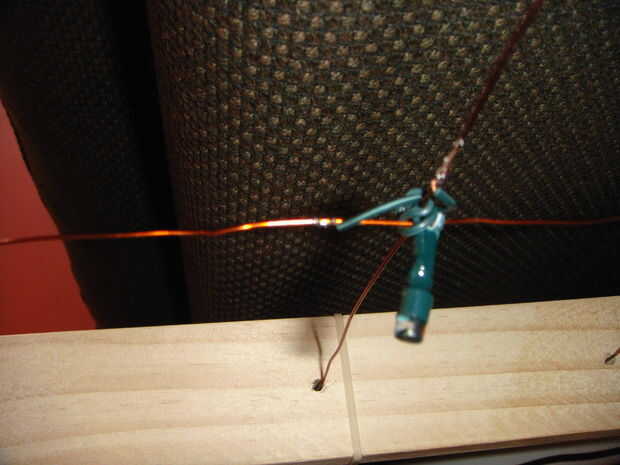

Con el marco en la orientación correcta, decidí hacer los vertical (arriba-abajo) los alambres de cobre de los cables del ánodo y la horizontal (de izquierda a derecha) los cables los cátodos. Hacer ejercicio donde soldar los cables a la estructura y raspar el recubrimiento del alambre de cobre en este momento. Luego Envuelva el cable de LED correcto a este punto y soldar en su lugar. Recuerde que los ánodos de lo LED están conectados con el alambre de cobre vertical y los cátodos para el cable horizontal de cobre.
Repetir para cada uno de los 64 puntos de cruce de alambre. Esto le llevará un tiempo hacerlo. Recomiendo tomar un descanso cada cierto tiempo por los humos de soldadura.
