8x8 LED Matrix Animations (6 / 14 paso)

Paso 6: Soldar los cables de conexión.

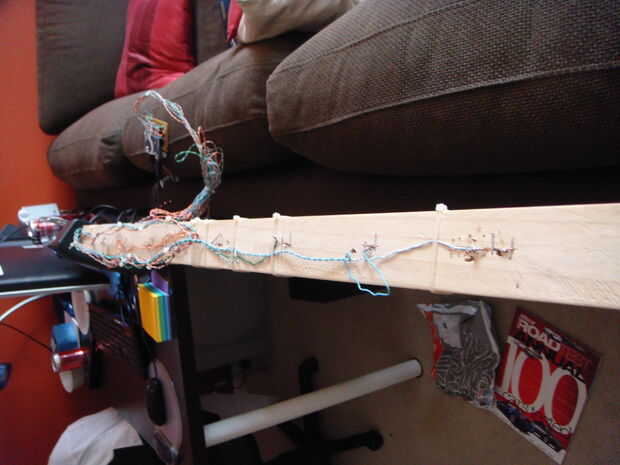

Ahora tenemos que soldar los cables de red a la estructura que luego se conectan al microcontrolador.

Usé un cable de red de 6m que corté por la mitad y quite el corte los tapones de ambos cables. Quité el aislamiento exterior de haz de cables torcidos. Cada paquete tendrá 8 alambres en él.

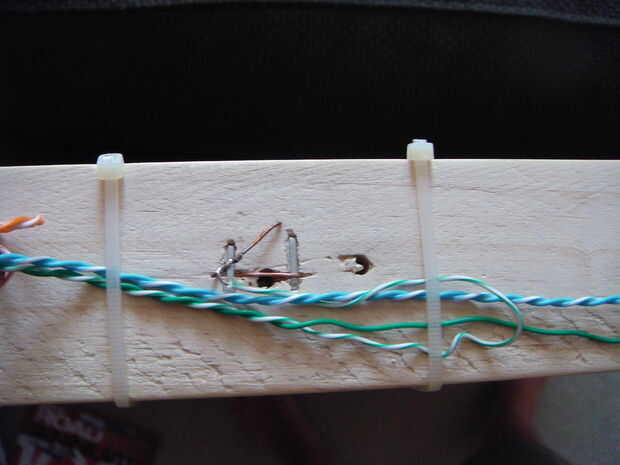

Quitar 7mm de aislamiento de cada cable esto Envuelva alrededor de los cables más largos en el marco de cobre y soldadura en. Para que sea más fácil identificar cada pin, suelde los mismo cables de color para pin 0 en la orientación horizontal y vertical en el bastidor.

Entonces tira de 7mm de aislamiento desde el otro extremo de los cables de red.
