Paso 7: Prueba de la matriz
Primera forma

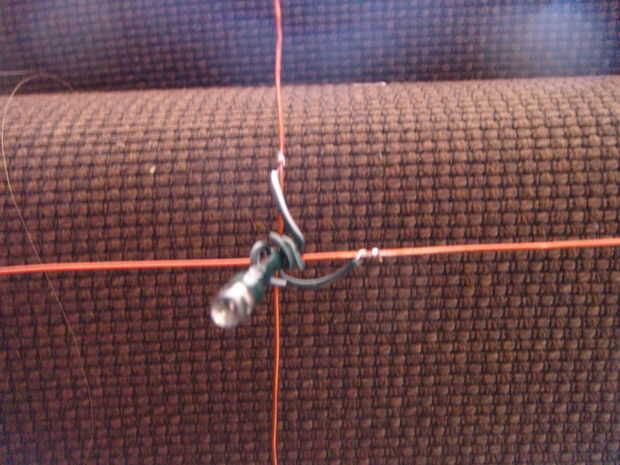

Tome el cable del cátodo para la fila 1 y conectarlo al - lado de una pila de 3V.
Tome el cable del ánodo para la columna 1 y conéctelo a la + de la pila de 3V. Deberá encenderse el LED en la posición 1.
Si no Compruebe sus conexiones están alrededor de la manera correcta y que las conexiones de soldadura son buenas.
Repita esta prueba para cada combinación de alambres de cátodo y el ánodo. Debe todo enciende ok.
Pero este camino es lento y aburrido. Contamos con un Arduino conectarse para de todos modos así que por qué no utilizar esto para probar la matriz.
Segunda manera
Conecte el cable atado a la columna de ánodo 1 y en pin 2 de Arduino
Tomar el cable conectado al ánodo columna 2 y enchufe en el pin 3 a pin 3 en el Arduino
Tomar el cable conectado al ánodo columna 3 y la clavija en el pin 3 a pin 4 en el Arduino
Tomar el cable conectado al ánodo columna 4 y enchufe en el pin 3 a pin 5 en el Arduino
Tomar el cable conectado al ánodo columna 5 y enchufe en el pin 3 a pin 6 en el Arduino
Tomar el cable conectado al ánodo columna 6 y enchufe en el pin 3 a pin 7 en el Arduino
Tomar el cable conectado al ánodo columna 7 y conector en el pin 3 a pin 8 en Arduino
Tomar el cable conectado al ánodo columna 8 y enchufe en el pin 3 a pin 9 en el Arduino
Conecte el cable que une a la fila 1 de cátodo y en pin 10 en el Arduino
Tomar el cable conectado al cátodo fila 2 y enchufe en el pin 3 a pin 11 en el Arduino
Tomar el cable conectado al cátodo fila 3 y la clavija en el pin 3 a pin 12 en el Arduino
Tomar el cable conectado al cátodo fila 4 y enchufe en el pin 3 a pin 13 de Arduino
Tomar el cable conectado al cátodo fila 5 y enchufe en el pin 3 a pin A5 en Arduino
Tomar el cable conectado al cátodo fila 6 y enchufe en el pin 3 a pin A3 en Arduino
Tomar el cable conectado al cátodo fila 7 y conector en el pin 3 a pin A2 en Arduino
Tomar el cable conectado al cátodo fila 8 y enchufe en el pin 3 a pin A1 en Arduino
En el equipo, cargar el entorno de programación de Arduino. Descargar el esbozo de prueba abajo y subirlo a su cableado Arduino. Destello del LED debe entonces todos juntos.
Si alguno no luz entonces Compruebe las conexiones de soldadura y ellos están conectados alrededor de la forma correcta.
