Paso 10: Obtener doblados!

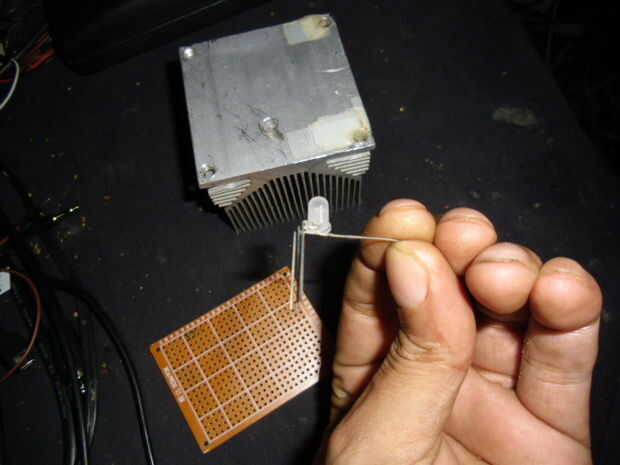

Tire el más largo de los 4 conductores (ánodo) hacia ti mismo y conseguirlo como piso para el LED de base como sea posible.
Personalmente entonces utilizar la parte plana de la pinza (cerca del punto de bisagra) para empujar el ánodo contra el LED y entonces "rodarse" las pinzas hacia adelante así que empujaron el 3 cátodo cables plano contra el LED pero apuntando en sentido contrario (se encuentra).

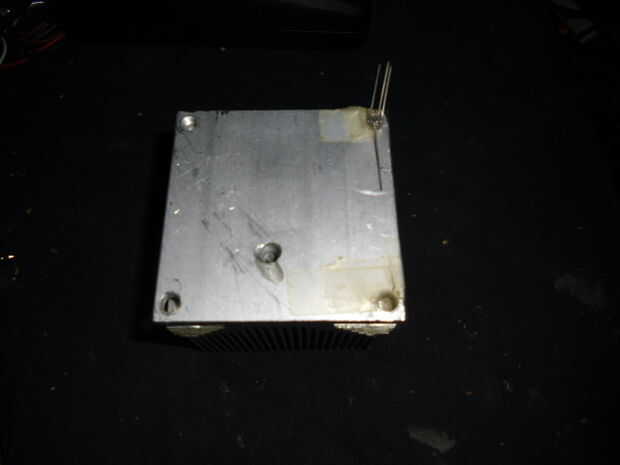

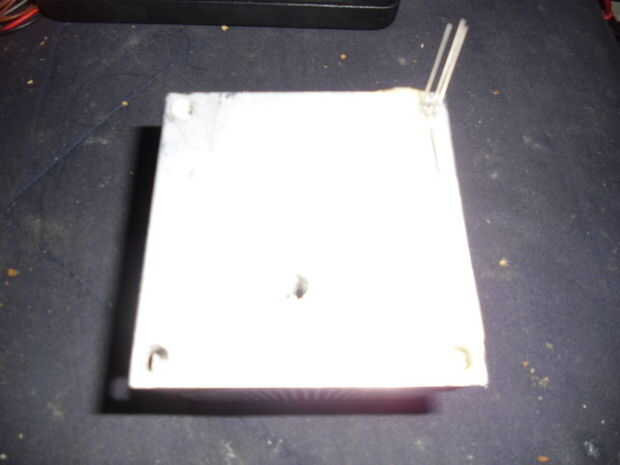

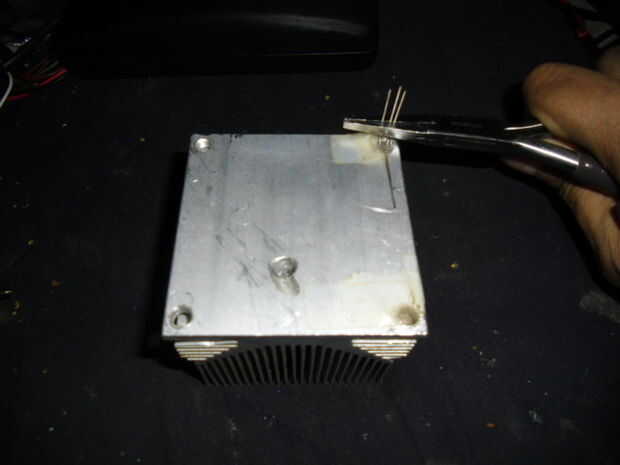

Entonces agarre el cátodo 3 lidera con el alicate en el punto de encuentro de las pinzas de la plataforma de flexión. Esto asegura que la curva está siempre a la misma distancia de lo LED. Curva 3 cátodo conduce hacia arriba.

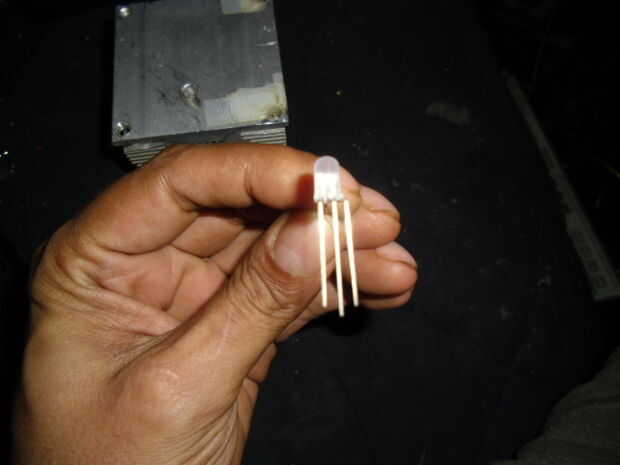

Ahora los cátodos deben ser uniformemente espaciadas entre sí y paralelo...

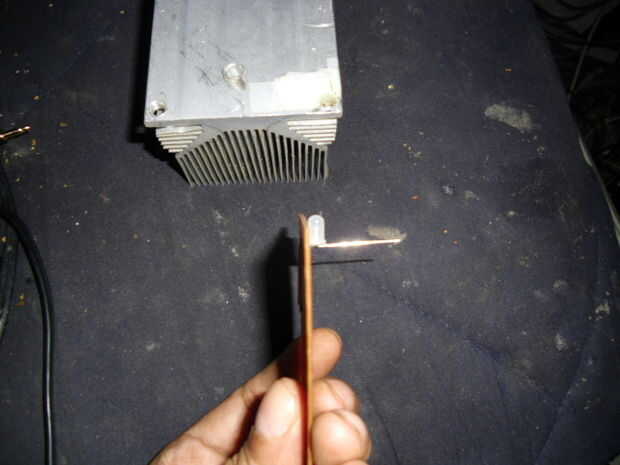

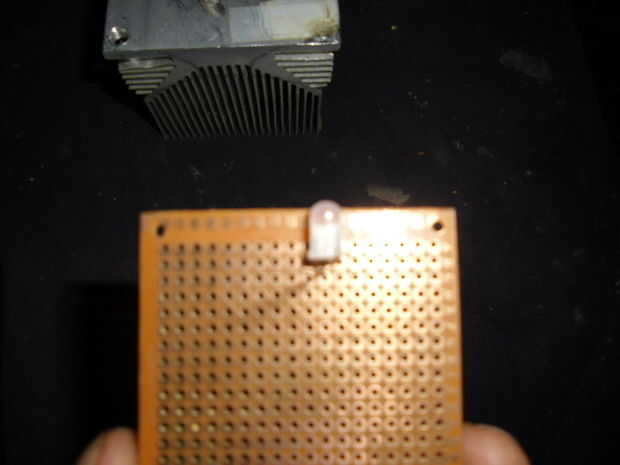

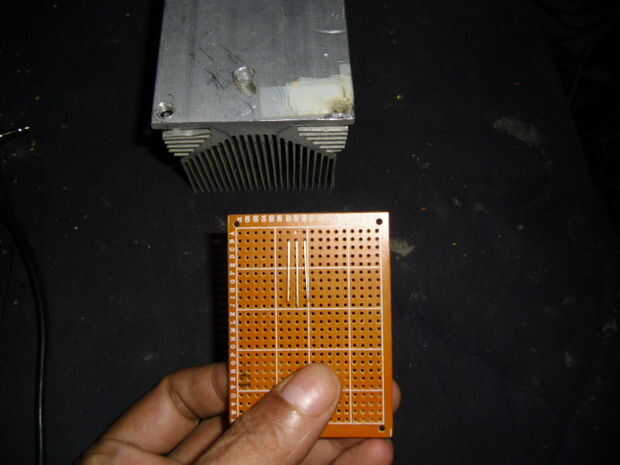

Coloque los cables en 3 agujeros de un perfbboard/protoboard todo el camino alrededor de la curva en los cátodos hasta el lado del LED es contra la Junta por un lado, y los cables son planos contra la Junta por el otro lado.
Asegúrese de que los conductores del LED son rectas y paralelas usando los agujeros perfboard como referencia. Cada cátodo debe viajar a través de varios agujeros en una fila, paralela a los otros dos cátodos.

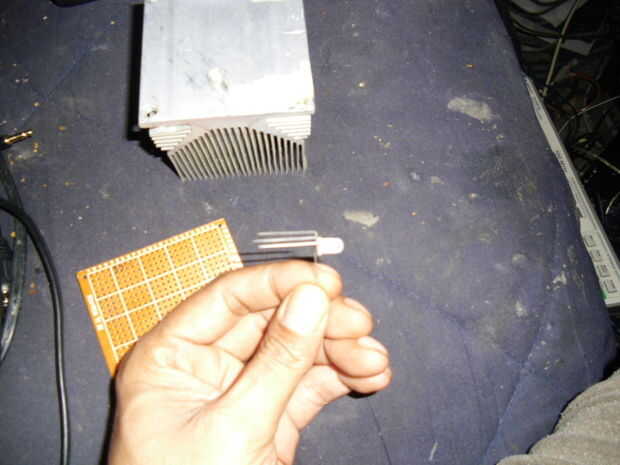

Quitar el LED y hacer ajustes menores por el ojo y ponerlo a un lado para el montaje.
Si el LED está ligeramente en ángulo, está bien - podemos fijar el LED ángulo después de que se suelda en una columna, antes que quitar la columna de la regla.
