8X8X8 3D RGB LED Cube (11 / 18 paso)

Paso 11: Ser su regla

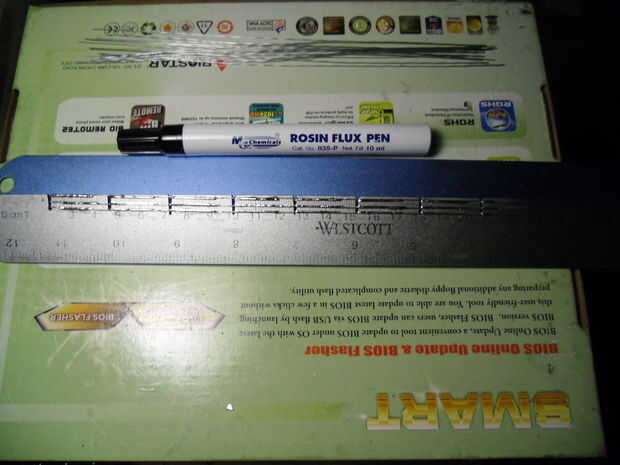

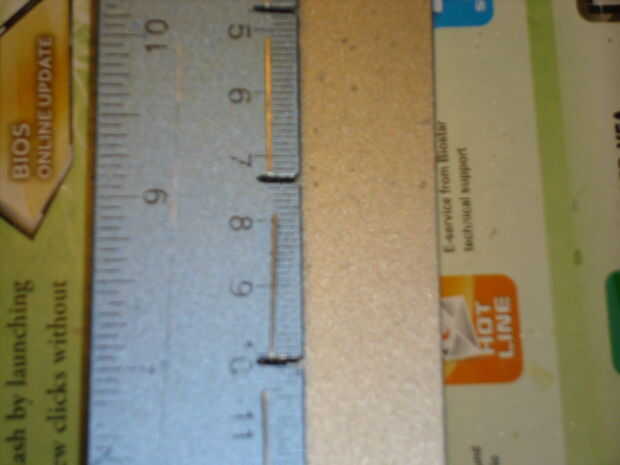

Para evitar errores de matemáticas posibles, marcar un inoxidable y regla de aluminio utilizando el circuito de tablero LED agujeros como una guía, utilice una sierra fina o herramienta Dremel para cortar 8 muescas en cada una de las 2 reglas a su marcas aproximadamente 1 cm profundo. Si no desea confiar en el circuito para hacer sus marcas de muesca, recuerde - es una regla - desde cerca de 4cm y hacer muescas que son 26,5 mm unos de otros (centro a centro de los cortes - no miden de exterior a interior borde etc..)

Sostenga la regla en posición vertical y coloque los LEDs en las ranuras para que la parte superior del LED señala el suelo y los cátodos están al otro lado de la regla hacia arriba. Gravedad mantenga en su lugar durante este paso. Si sus muescas no lo suficientemente profundas para sostener los 3 cables y que alrededor de 1mm de repuesto, corte sus muescas un poco más.
Desde este punto hacia adelante, no tenemos que medir nada otra vez.

Muescas del otro gobernante deben deslizarse fácilmente sobre los ánodos de los LEDs en el otro lado. Hacer esta viniendo sentido contrario que las muescas en la regla primera. Espera la segunda regla contra los LEDs que doble los ánodos en la dirección de la parte superior del LED está conectado a, hasta que quede plana contra la regla. Esto protegerá los LEDs en el "aparejo" y también crea el codo que los cables de rejilla ánodo Haz soldados en más tarde.

Asegúrese de que ambas reglas están apretadas contra los LEDs.

Ahora puede establecer las reglas de para que los cátodos son en la parte superior de la regla superior.

Aprox. usar longitudes de 20 cm de alambre de calibre 24 "flor tallo trozo de plata" escorificados ejecutando bajo una pluma de flujo (este cable no suelde bien sin flujo - pero viene en corte recto de longitudes que perfectamente cada una 2 hilos de columna con suficiente izquierda sobre hacer un refuerzo de la capa -)

Para aquellos que prefieren utilizar un carrete de alambre estañado, propongo este hilo. Tachuela suelde un extremo del alambre sobre a medio camino encima de la parte inferior de LED leady el otro extremo a la parte superior de la parte superior llevan LED con el cable como recta y plana contra la regla como sea posible, luego suelde el cable a los hilos de en medio. Pellizque el cable contra el cable con pinzas para asegurarse de que tocan cuando se les de la soldadura. Toda la longitud de cada cable de la soldadura. Hacer esto para todos los 3 cables de los LEDs. No te olvides de hacer el LED superior e inferior una vez que el cable está protegido por las otras articulaciones. TODOS los cables necesitan soldar a lo largo de toda su longitud excepto el inferior. Hacemos esto para asegurar los cables de LED fondo cabrán en los agujeros en el tablero.

La longitud de los cables LED de soldadura hace un fuerte lazo recto. Esto ayuda a la fuerza de las columnas al minimizar las áreas que son sólo alambre.
