8X8X8 3D RGB LED Cube (4 / 18 paso)

Paso 4: Pero... todavía hay cables...

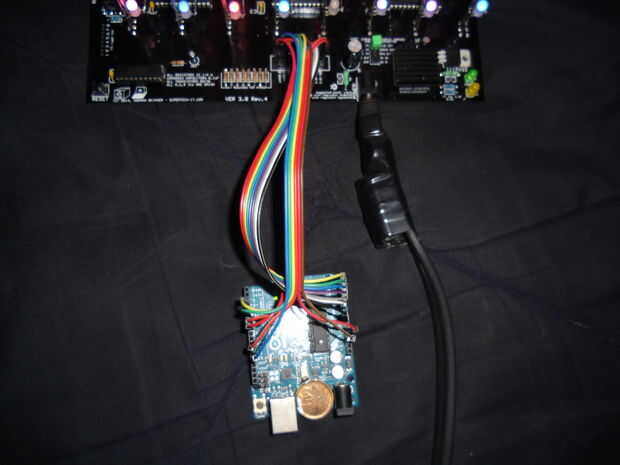

Sí, si usted tiene un Arduino UNO, o un ChipKit UNO32, necesita conectar a la placa base/controlador.

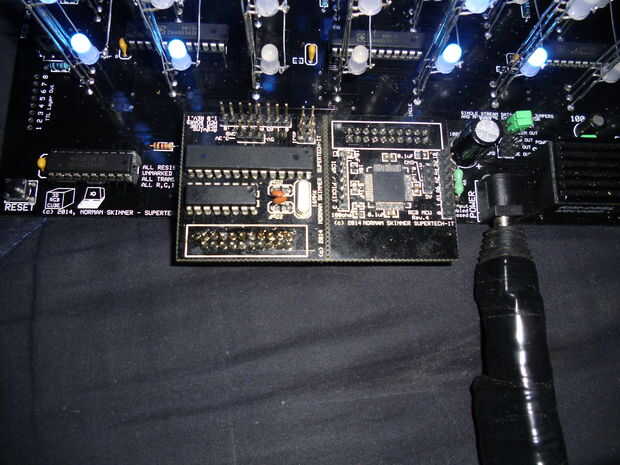

Por lo tanto, lo siguiente que hice fueron eliminadores de UNO. Sí, podría ser el eliminatoria para el ChipKit UNO32 más allá de las habilidades de la soldaduras de muchos, y es fácil de ensuciar para arriba. El eliminador de Arduino es mucho más fácil de hacer. De hecho, si no se puede construir, no se puede construir este proyecto porque es a través de agujero al igual que el tablero principal.

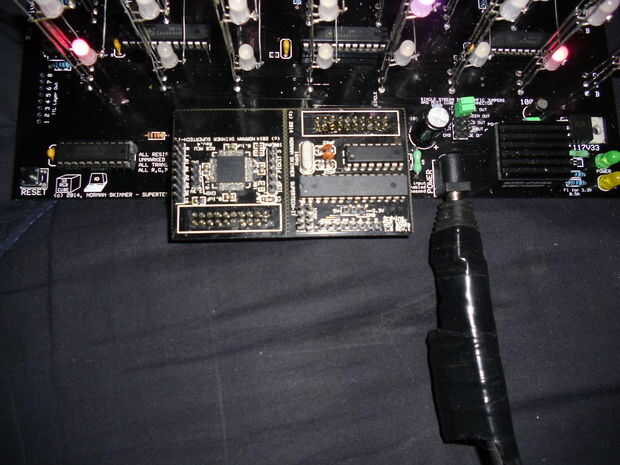

Los tableros están perforados, así que todo lo que necesitas hacer es tomar un corte de caja y marcar una línea de las perforaciones en el tablero y les quite. Usted puede separar unos de otros así, pero me gusta ser capaz de conectar microcontroladores solo girando la tabla 180 grados y usando el otro conector.

Por lo tanto, si lo desea, puede eliminar todo pero los cables de alimentación del proyecto.

Una cuestión pequeña - usar mi eliminadores UNO, necesitarás un programador ICSP para la eliminatoria de Arduino o PicKit3 para la eliminatoria por el ChipKit.

Esperar... Mentí... Si tienes un Arduino UNO, entonces usted puede programar el chip en su Arduino, mover el chip al eliminatoria.

ACTUALIZACIÓN: Por favor recuerde porque tan pocos utilizaban los eliminadores, ya no son parte de la Junta para ahorrar coste de fabricación. Usted puede solicitar una eliminatoria cuando están recibiendo su tabla. Solo especificar que usted desea.

TABLEROS de puente será pronto o ya están disponibles. Estas bastante mucho lo que parece - que se conectan al proto-board y el cubo base sin cables, formando un puente entre ellos.

También se conectan fácilmente con el módulo de música mini.
