Paso 6: montaje
Si vas a http://www.hownottoengineer.com/projects/rgb-led-cube.html ves writeup original de Nick en el proyecto que partiendo de mi circuito.
No necesito totalmente volver a inventar la rueda, así que os animo a ir para la información sobre cómo funciona todo y sobre todo de cómo construir los paneles de cubo (planos) a menos que decida usar mi método.
Esta vez no montar por capas, finalmente conectar el cubo completado el circuito. En cambio, cada panel es conectado a la tarjeta de PC como que se ha completado.

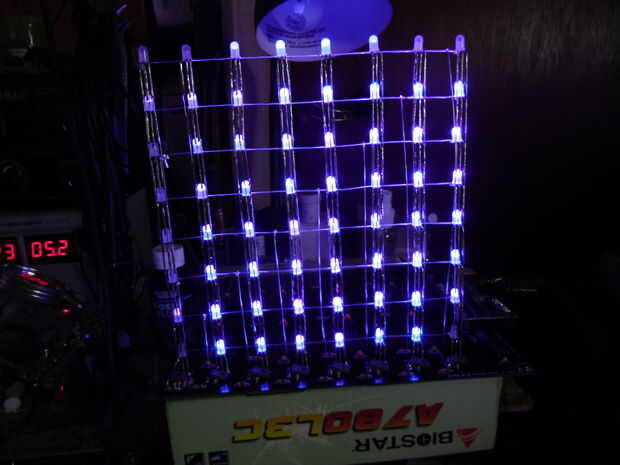

Empezamos con el panel más cercano a los transistores. Este es el panel, como se pone todas las capas conectadas a ella así como las líneas RGB - así que usted puede realmente probar el panel el momento en se suelda a la base. Esto es una gran ventaja como podemos ver cualquier problema inmediatamente. SOLO no te olvides de conectar las líneas de capa a sus respectivas capas del panel. Van de abajo hacia arriba, significado 8 capas es la capa superior.
Por supuesto será necesario el código modificado para instalar en tu UNO. No te preocupes el ChipKit código en el sitio de Nick si está utilizando el Arduino, solo prestar atención al método de construcción.
Las 2 principales diferencias entre lo que hace, y lo que hacemos es que estamos utilizando LEDs, no 10mm como lo hace - de 5mm y que necesitamos ajustar el espaciado a 26,5 mm en todas las dimensiones de centro a centro de los LEDs.

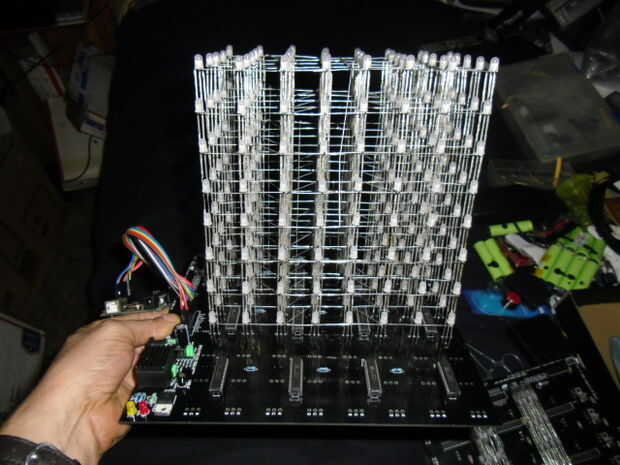

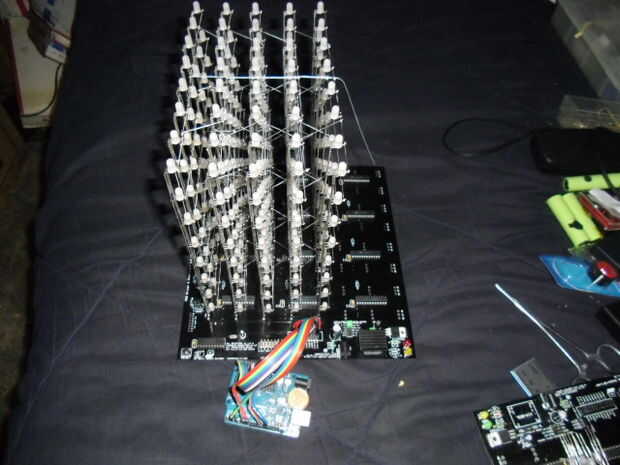

Los paneles de prueba como cada uno se añade hasta completar el cubo. Para ello aunque, necesitarás el código modificado, y usted necesita saber cómo conectar la placa de prototipos a la base. Es el siguiente.
