Paso 1: lo básico

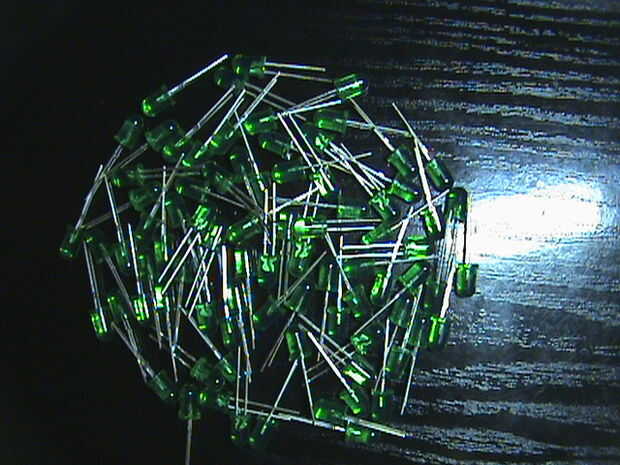

-81 LED verde (o el otro color)
-una prueba de PCB
- y una placa arduino
a continuación necesitamos los esquemas:
Hardware de matriz

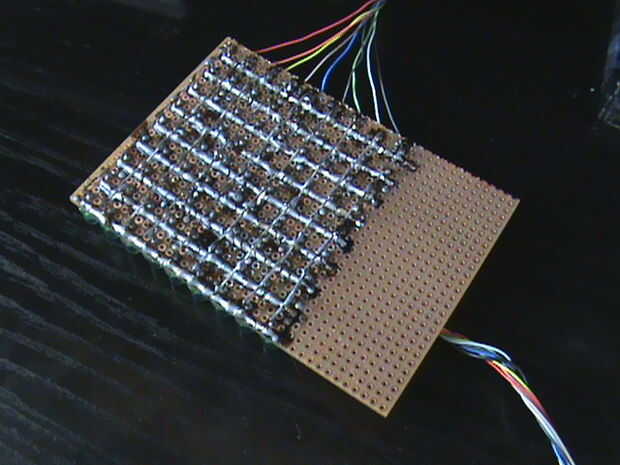

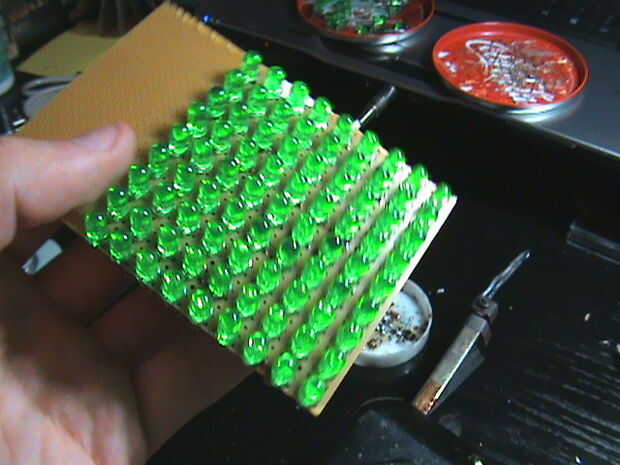

Me he construido la matriz como la siguiente:
-las columnas tienen el cátodo del LED
-las filas tienen el ánodo del LED
Pin de Arduino:

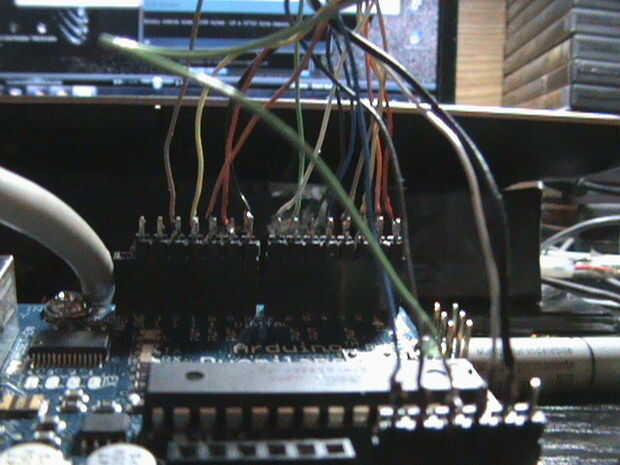

Ahora tendremos que conectar la matriz a la placa arduino:
las filas:
-la fila 1 al pin digital 0
-la fila 2 a la clavija digital 1
-la fila 3 al pin digital 2
-la fila 4 al pin digital 3
-la fila 5 para pin digital 4
-la fila 6 para pin digital 5
-la fila 7 para pin digital 6
-la fila 8 al pin digital 7
-la fila 9 al pin digital 8
las columnas:
-la columna 1 al pin digital 9
-la columna 2 para pin digital 10
-la columna 3 para pin digital 11
-la columna 4 para pin digital 12
-la columna 5 con conector de entrada analógica 0 (no hay problema podemos usar como digital, te mostraré más adelante)
-la columna 6 para entrada analógica 1
-la columna 7 para entrada analógica 2
-la columna 8 a la entrada analógica 3
-la columna de 9 a 4 de entrada analógica
