Paso 2: Todo el circuito

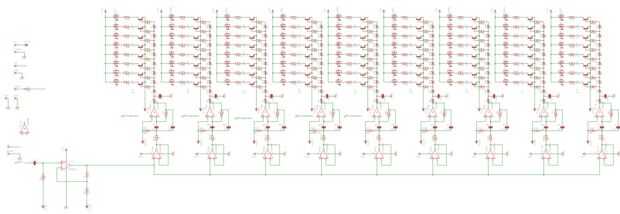

La parte más difícil del trabajo es para el cálculo de los circuitos de filtro, incluso si utiliza la herramienta de TI. La imagen muestra su dimensión. El problema más difícil, que uno no puede ver con el diseño del circuito, es el problema de posibles oscilaciones de los circuitos de filtro. Una configuración incorrecta de los OpAmps, resistencias y condensadores puede conducir el circuito de filtro a las oscilaciones y esto es, como usted puede pensar, muy mal - porque simplemente no funciona!
Sin embargo, encontré una configuración que trabajó para mí - los archivos de eagle se unen al final de este instructable!
