Paso 3: encaminamiento

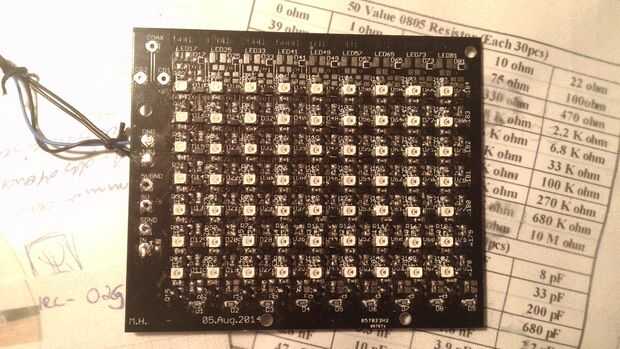

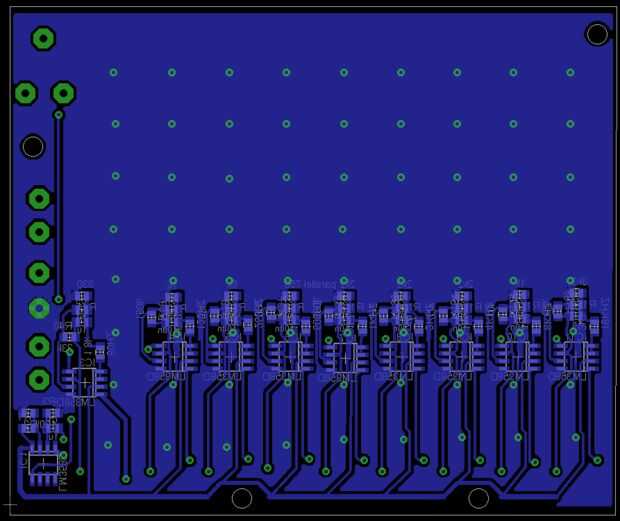

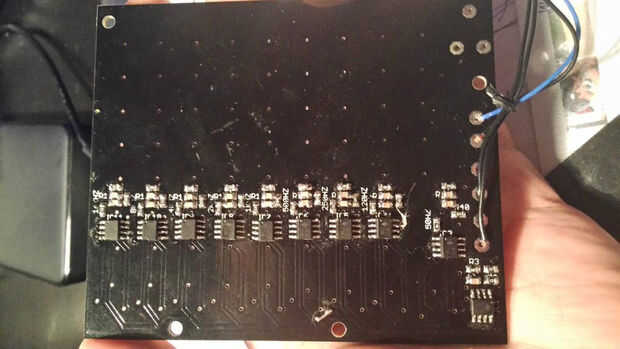

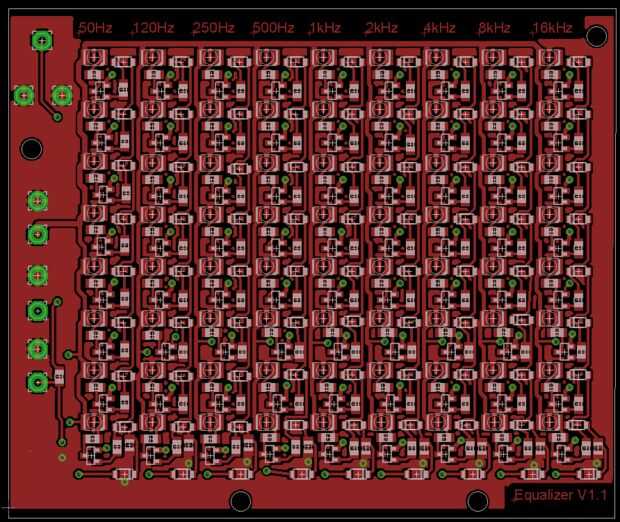

La acumulación se convirtió en un poco más complicada, ya que tenía algunas limitaciones de mi junta a 10 * 10cm ^ 2. Pero con un poco de experiencia enrutamiento, es posible. La repetición de los circuitos hace aún más fácil.
Los circuitos de filtro y amplificación piezas se colocan al lado del boton. El voltagemeters se colocan en la parte delantera.
Como usted puede haber reconocido, todo el circuito no tiene una estructura regulador de tensión de alimentación. Funciona con 10V externo y el voltaje de referencia de 5V externo. Esto también evita que el circuito pequeño.
!! Nota importante:!
Asegúrese de que, su fuente de referencia de 5V puede actuar como un sumidero, desde su no en configuración de fuente. Eso significa que tiene que hundirse hasta unos cien mA (alrededor 200). Algunas fuentes no trabajan con eso. Tal vez construir la referencia a sí mismo con las 10V y un CI apropiado.
