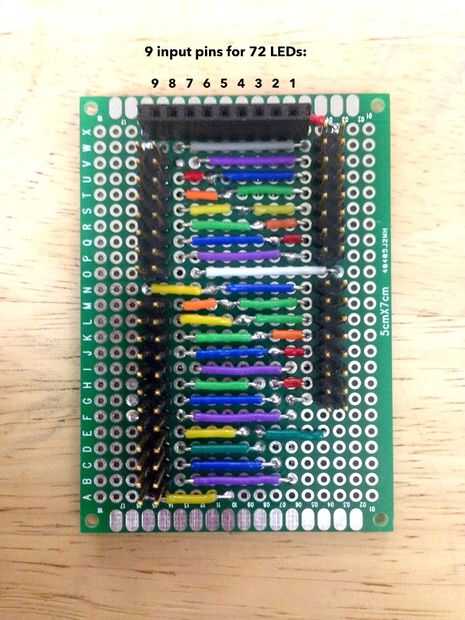

Este Instructable muestra cómo cablear una 9-Charlieplexor. (Formalmente se trata de un "circuito de Charlieplexing con 9 nodos" capaz de controlar 72 LEDs o menos.) Un método general podría tomarse de este diseño para Charlieplexors más grande. Es probable que pondré en un circuito Charlieplexor más grande que yo podría conseguir, pero me detuve en una configuración suficientemente grande para que una matriz de 8 x 8. Esto es porque el cableado que un 9-CP a mano en una matriz no comprimidos ya implica conexiones del circuito de más de un centenar, no mencionar el puente 72 y 72 conexión a los LED ellos mismos. Ya he construido las matrices de LED (en los 3 paneles) y planeo tener una cinta saliendo de cada panel del sub-array para enchufar la placa anterior. Los 72 puentes son bastante rápidos conectar, pero ya es obvio que ~ 24 alambres saliendo de cada panel sería dolorosos para conectar individualmente.
Lo que estoy construyendo esto es controlar un juego de LED que quiero construir en las paredes de la nave de cartón que construí para mi hija. Quería un Consejo que puedo apenas enchufe los cables de LED y no tienen un arreglo formal (como un 8 x 8 o similar, aunque este tablero se puede utilizar sin duda para hacerlo).
Hay muchas soluciones de Charlieplexing por ahí, pero me sorprendió lo difícil que es encontrar un ejemplo de how-to-wire para un circuito de protoboard "plana" conducir más de 12 LEDs. Muchos cubos de LED son chip impulsado por soluciones. Me sentía como comprendí Charlieplexing y quería pasar unos días de leer en las fichas de los integrados Maxim (que parecen tener conductores de transistor de potencia, etc.), así que construí mi propia solución de alambre-sólo/protoboard.

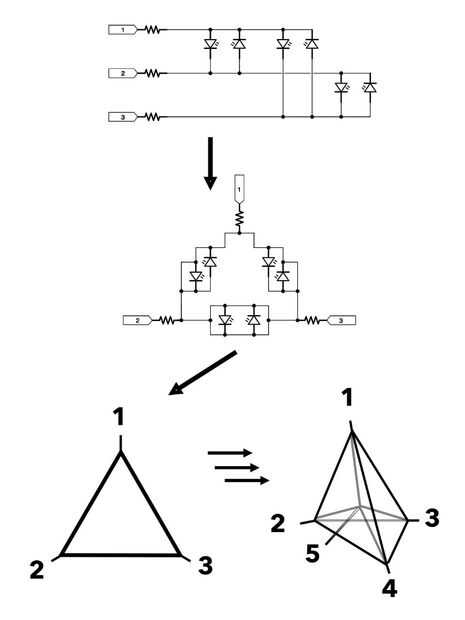

La idea surgió mientras mira a 3 circuitos de Charlieplexing pin como uno en Mirando el circuito se me ocurrió que Charlieplexing es clase de química, donde en lugar de un vínculo con electrones apareados cada nodo se conecta básicamente por un borde que consiste en dos diodos apareados (véase dibujo). Con esa simplificación me encontré mirando la Teoría de la red que me llevó a la Teoría de grafos y Grafo completos, que son básicamente dibujos de Charlieplexing sistemas utilizando la idea de una-línea-iguales-dos-diodos, y los nodos son el número de pines.
Así que en lugar de construir un octaedro 9 dimensiones (con nodo centro, que gustaría hacer...), me di cuenta de que sólo necesitaba una lista de direcciones que corresponden a cada nodo tocando cada otro nodo, sin duplicados.

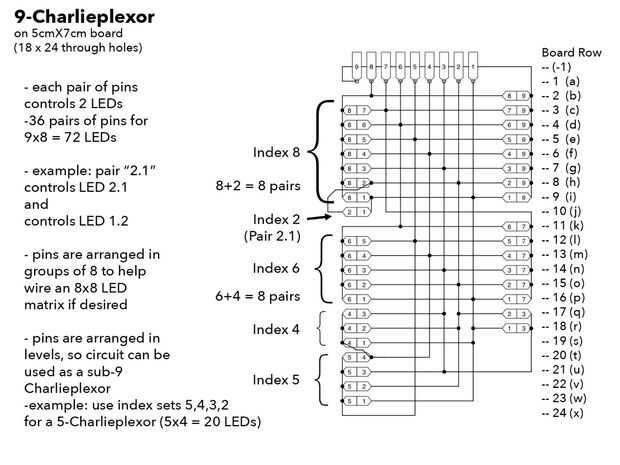

Con las ideas anteriores y algún espacio para manejo de cables (usando números Excel iCircuit), surgió con el circuito mostrado.
Vamos a construirlo!
