Paso 2: Conecte las conexiones horizontales

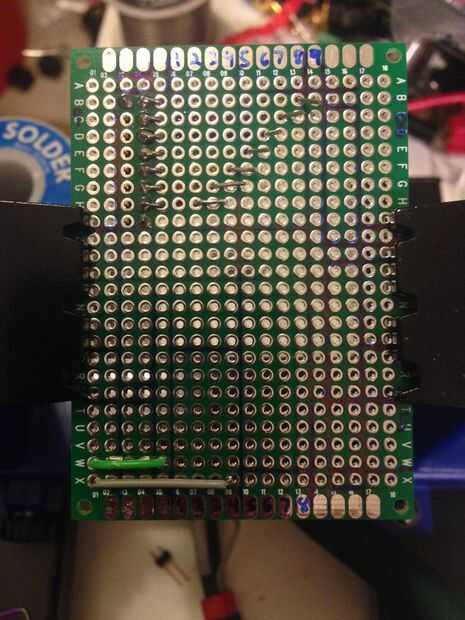

Primero dibujé en donde yo planeaba poner los componentes con un marcador permanente de punta fina.
Uso de buenos métodos de soldadura (lo mejor que pude) insertado y doblar los alambres aislados para mantenerlos en su lugar mientras se suelda (tanto como sea posible).

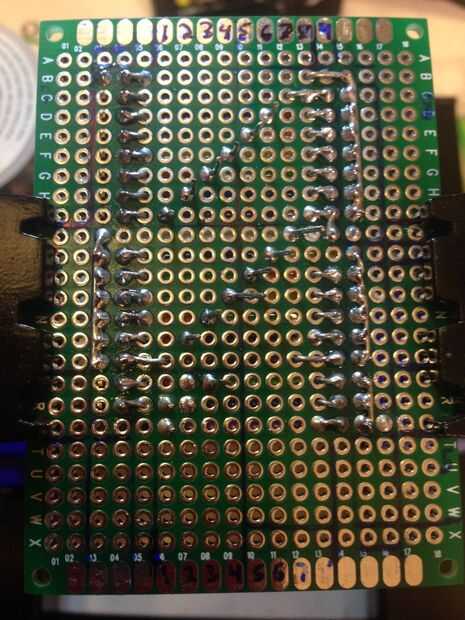

Como terminé cada "Índice" o cables de un bloque de pins, puse los pasadores real y había sostenido cada bloque por soldadura en dos esquinas. Luego recortar los hilos, había doblado hacia abajo y había hecho todas las conexiones.
Este circuito fue hecho para caber en una placa 18 x 24 agujero, así que hice unos cuantos saltos para reducir el número de filas.
Hice primero las conexiones simples y guarda las conexiones de puente para el final mantener el diseño tan limpio como sea posible. Las conexiones horizontales última fueron los puentes de la parte inferior a los índices 3 y 5 y finalmente el puente 9 de índice a través del tablero. Prácticamente cualquier cosa que no era fácil dibujar en el circuito fue atado con alambre en el extremo de una sección (véase los puentes mencionados después de los carriles en el paso siguiente).

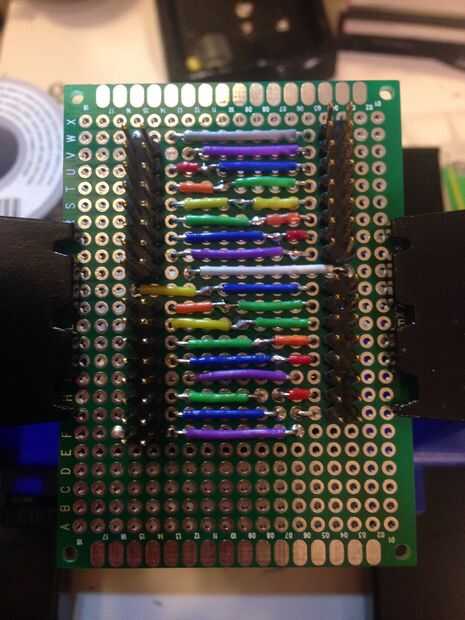

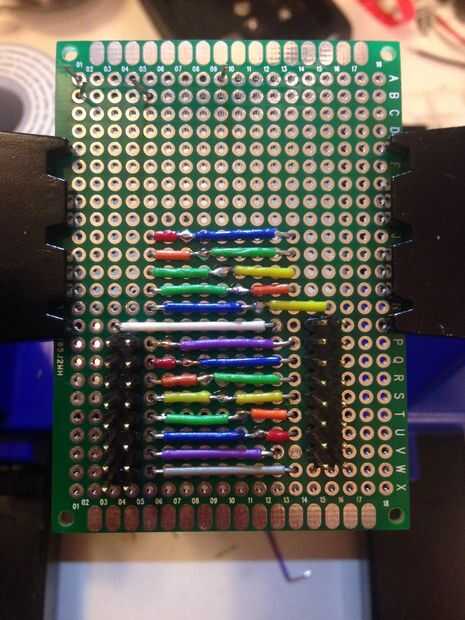

Las dos últimas imágenes muestran las conexiones horizontales en este punto.
