9-Charlieplexor (9-pines para 72 LEDs) (3 / 5 paso)

Paso 3: Entrada de bloque y entrada de carriles

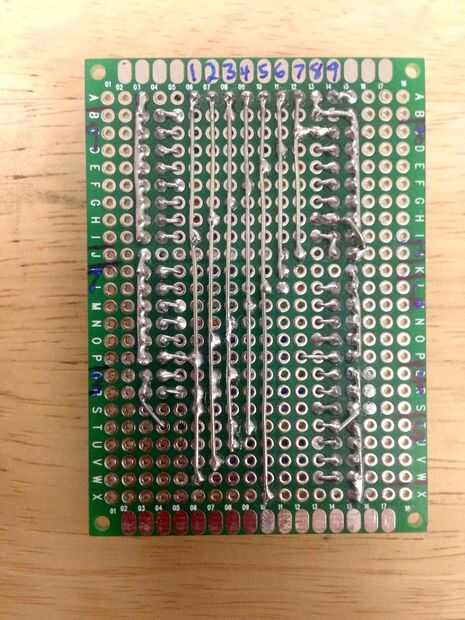

Los "carriles" son los cables verticales llevan la corriente para pernos de 1-7. He configurado la Junta para que patillas 8 y 9 sea corto o solo saltos, me permite comprimir más la Junta.

Terminé de cortar todo el alambre extra antes de colocar los rieles. Tenía la intención de poner el carril de al lado el alambre horizontal "colas" pero terminé recortar las colas y poner el riel en la parte superior las conexiones cortadas.

1. Primero soldadas en los bordes del bloque femenino 1 x 9 para mantener en su lugar (mismo lado de las clavijas macho)
2. Entonces me pareció mejor para eliminar todo el exceso de cable para hacer espacio para los carriles en la parte posterior.
3. Entonces tomé mi cable pelado y primero es conectar la punta a uno de los pernos del bloque femenino
4. Entonces conectar la conexión de más abajo y cortado el carril
5. Esto mantiene el cable algo en su lugar como trabajé mi camino por el carril de conexiones
6. De vez en cuando usé la punta de un par de pinzas presionado el wile alambre (¡ caliente!) hacer una conexión
7. Completa de carriles 7 a 1 y luego volví y cableado pin 8 conexiones
8. Entonces yo con cable de conexión y jumper Pins 9
9. Por último, hice las conexiones comprimidas:
   1. 2 el puente del 8.2 a 2.1
   2. 4 el puente del 5.4 a 4.1
