9 LED VU Meter pistas de 12v

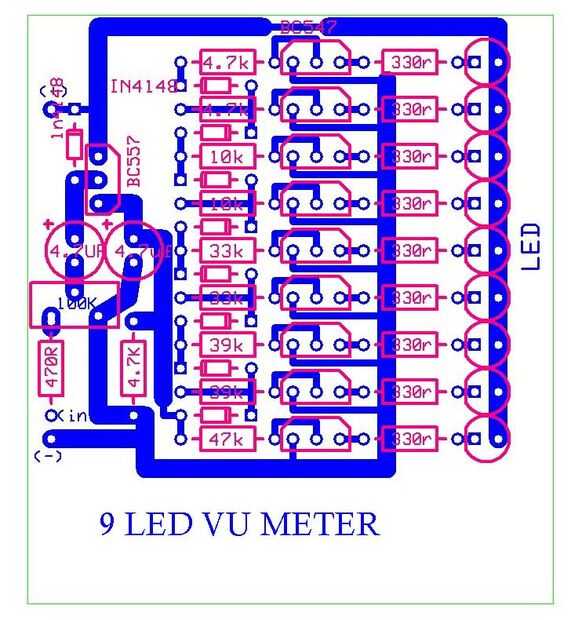

este es un medidor de vu 9 de LED que funciona en 12v .es muy simple y eficaz trabaja con cualquier fuente de audio. Ya he construido y probado este circuito funciona bien. Diseñé este circuito para mi amigo que me pidió para construir 1 que debe ir de la fuente de alimentación 12v. Toda resistencia es vatio cuarto. La alimentación debe ser de 12v y entrada del sistema de audio se muestra en el gancho de circuito justo arriba y divertirse. Si enfrentas algún problema con este circuito que por favor comunicarse conmigo a bishwa.baran.das y una última cosa si te gusta este circuito, que por favor le saber.

Lista de piezas:-

IN4I48 X 9
BC557 X 1
BC547 X 9
470R X 1
330R X 9
K DE 4,7 X 3
10 K X 2
33 K X 2
39 K X 2
47 K X 2
4.7UF 25V X 2
100K POT X 1
LED 5 MM X 9 (cualquier COLOR)

Etiquetas: LED, Medidor de
