Paso 10: Cableado del circuito de regulador de voltaje
Materiales necesarios
- Regulador de voltaje
- 22 Kohm potenciómetro
- Un cable de 22 AWG aislado
- De la soldadura

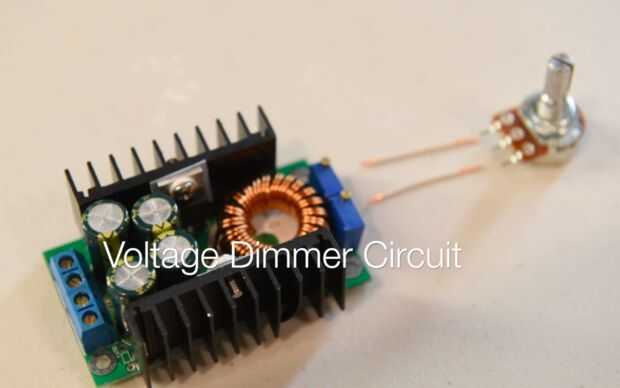

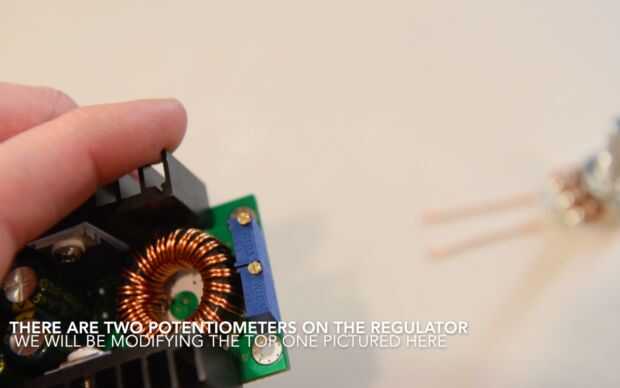

El regulador de tensión que estamos usando tiene dos potenciómetros micro. Estos son los chicos de azul pequeña con los tornillos de latón en ellos. Nos interesa sólo uno de ellos. Que es la parte superior uno cuando usted está mirando y el voltaje de entrada/salida puntos están a la izquierda (vea video de esclarecimiento en el cual uno). Los potenciómetros son solo resistores que cambian su valor cuando se conviertan. Esto llevará a cabo la regulación de voltaje.

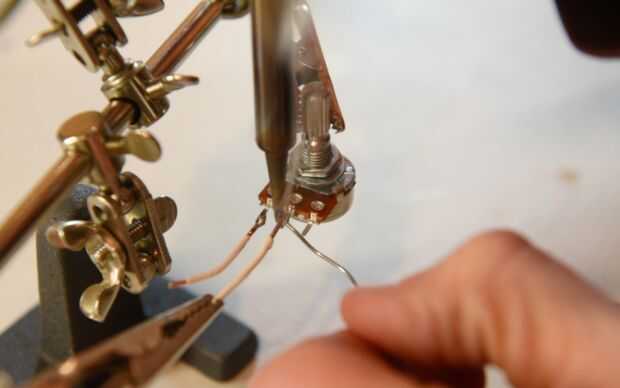

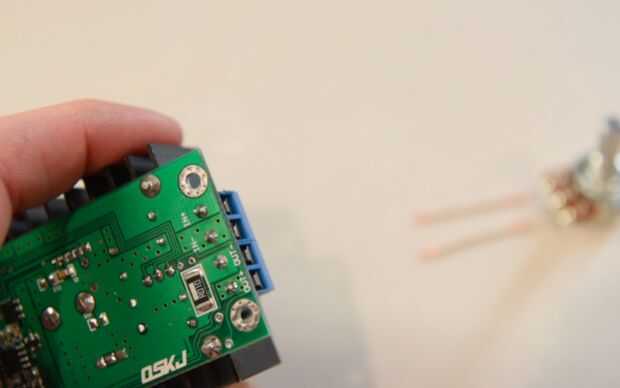

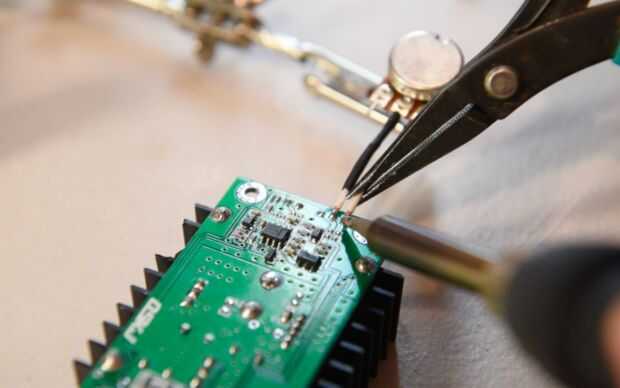

Soldar los dos hilos corta a la izquierda y medio plomo del potenciómetro. Suelde el cable medio del potenciómetro con el medio conductor en el pote micro del regulador de tensión (véase la foto de arriba para clarificación). Luego alambre de la soldadura el otros (derecha mirando hacia abajo) a la cabeza justo a la derecha del cable medio que apenas soldadas al (a la derecha como en la foto boca abajo en la foto de arriba).
