Paso 11: Ajuste el regulador de voltaje
Materiales necesarios
- Multímetro
- Fuente de alimentación de 19 voltios
Ahora tenemos que activar el circuito.

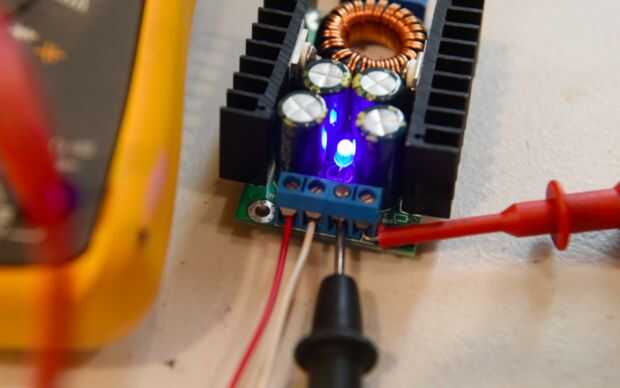

Primero conecte el multímetro a las salidas del regulador de voltaje. Luego conecte el suministro de energía de 19 voltios en la tensión de entrada

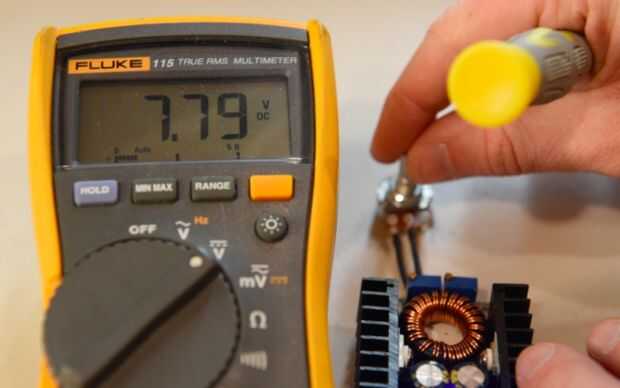

Establezca su multímetro en voltaje de corriente directa de la lectura. Debería ver una lectura de voltaje. Intente girar el potenciómetro y ver si el voltaje de la salida de cambios. Si no es así, entonces usted puede haber soldado el potenciómetro mal.
Ahora necesitamos ajustar la tensión de salida para que no exceda de 12 voltios. Si lo hace, Esto matará a nuestro LED. Gire el potenciómetro hacia la derecha. Luego con un destornillador pequeño, gire el tornillo de latón pequeño hasta que la tensión medida es de 12 voltios. Girando a la derecha (sentido horario) aumentará la tensión de salida, y la izquierda disminuirá.
Su gama de voltaje de prueba. Debe ser algo así como 1,2 voltios a 12,0 voltios.
