Paso 12: Conectar todo junto
Materiales necesarios
- Cable 12 AWG con aislamiento
- De la soldadura
- Termocontraíbles o cinta aislante

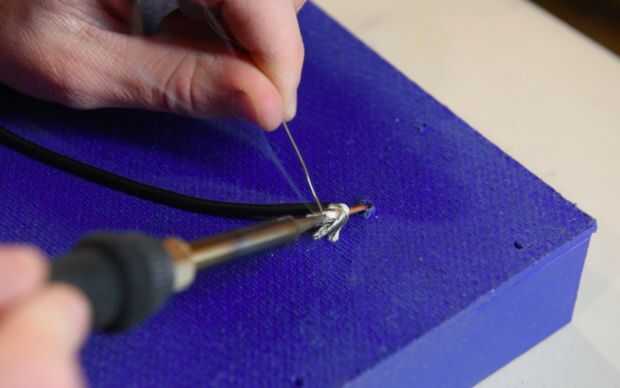

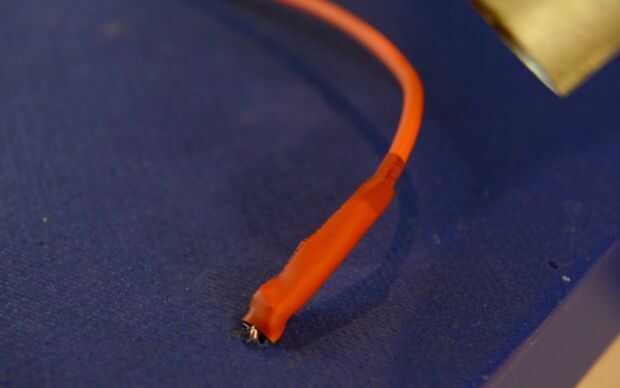

Conecte el cable positivo del LED Bus a la salida positiva del regulador de voltaje. Puede hacerlo ya sea con soldadura o con los terminales de tornillo. Lo mismo para el lado negativo del cable de LED con la salida negativa del regulador de tensión. Abrigo del encogimiento o cubrir con cinta aislante los cables.

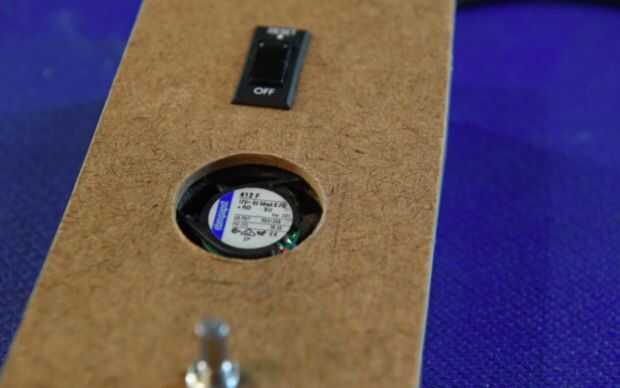

En lugar de simplemente montar la electrónica directamente en la parte posterior del panel, hice un pequeño recinto para él. También he añadido un ventilador pequeño de 12 voltios y un interruptor on/off.
Los cables del ventilador de 12 voltios se pueden soldar directamente los cables de los reguladores voltaje positivo y negativo. Así, la velocidad de giro del ventilador variará con la corriente. Tenga cuidado de que el ventilador no es demasiado fuerte o contaminará el audio de tu video.
La de interruptor está conectado en serie con la entrada de voltaje positivo en el regulador de voltaje sólo.
