Paso 3: Hacer los brazos y gire el Panel: parte 1
Materiales necesarios:
- 2 a 0,75 "x 1.5" X 9.25 "acabado pino
- 2 a 0,75 "x 1.5" X 2 "acabado pino
- 1 a 0,75 "x 1.5" X 27.875 "acabado pino
- 1 tuerca en T
- 2 a 1.5" acero ángulos amplios (opcionales)
- 8 a tornillos pequeños para los ángulos de robo (opcionales)
Primero tenemos que perforar y montar el brazo derecho que albergará el mecanismo que proporciona la tensión de la inclinación.

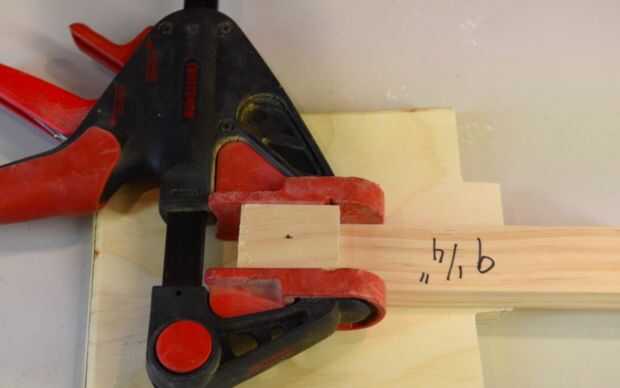

- Abrazadera de una de las tablas largas de 2" sobre uno de los tableros largos 9,25"

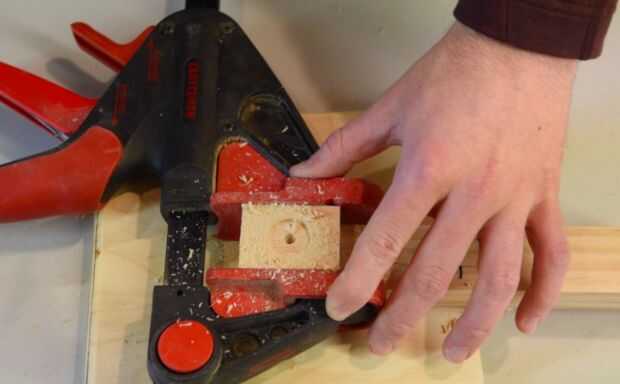

- Usar un 7/8"(como se muestra en el cuadro 1) de bits a fregadero contrario

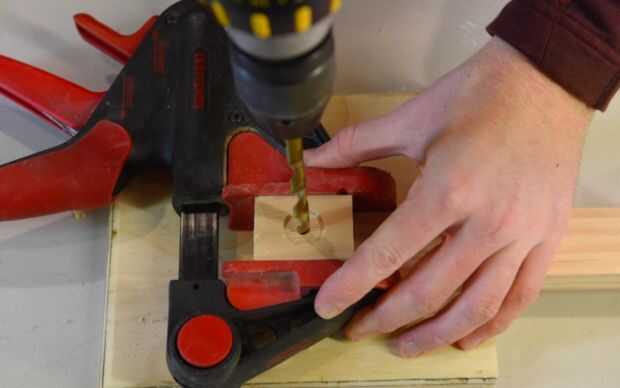

- Utilizar un 15/32" broca para perforar ambas tarjetas directamente a través del orificio pretaladrado

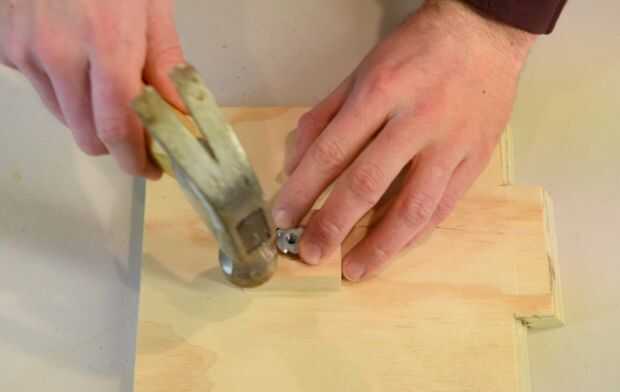

- Martillo el tornillo en el agujero en el tablero 2" desde el lado del taladrado

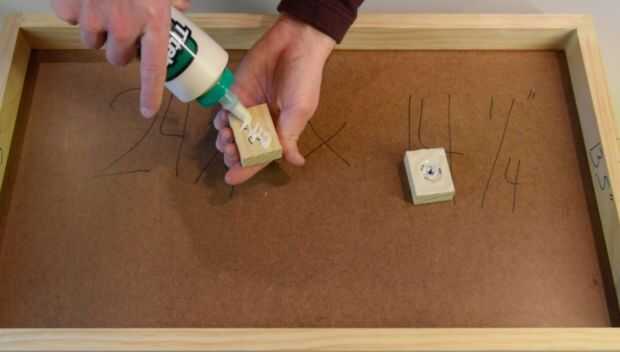

- Pegamento de la tuerca de la Junta de la tuerca de T en el lado derecho del panel (mirando en la caja), intercalando la T entre la Junta de 2" y el exterior de la tabla 13.5 derecha" en el marco de

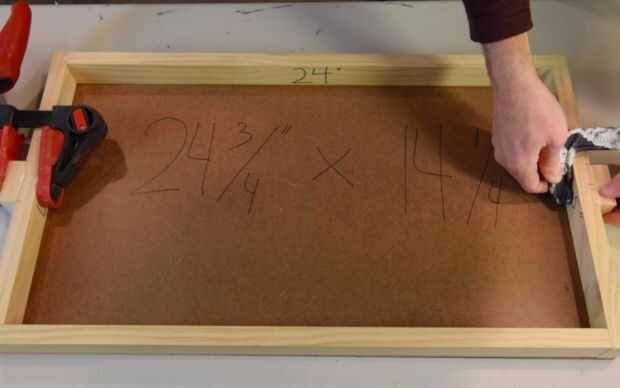

- Pegar la otra 2" tabla para el exterior de la tabla izquierda 13.5" en el marco de
Ahora tenemos que hacer los brazos
- Los tableros de 9,25" contra la Junta de 27,875" (cuidado que no sea mayor que la longitud total de la Asamblea 27,875" a tope
- Asegúrese de que la Junta 9,25" que hemos perforado un agujero, tiene el agujero más alejado de la Junta de 27,875"

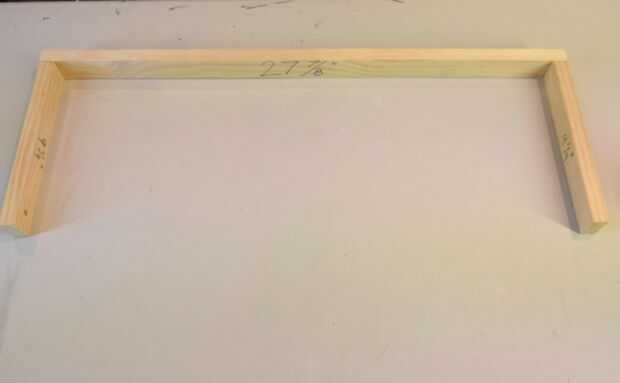

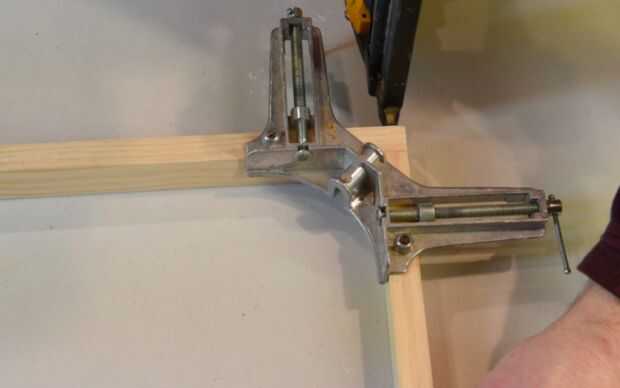

- Usando pegamento, una abrazadera de la esquina y las uñas, arreglar las 9,25" juntas a la Junta de 27,875" como se muestra arriba
- (opcional) Añadir ángulos de acero en el interior las esquinas del brazo para ayudar con la rigidez y flexión
Digo que los ángulos de acero son opcionales, porque es muy mínima la cantidad de movimiento en los brazos. Los ángulos de acero son probablemente exagerada, pero a largo plazo, puede ser una buena idea.
