Paso 2: Conecte el kit de MiniPOV2
Si no tienes un cable de extensión de puerto paralelo, puede que desee esperar a conectar la PCB MiniPOV2 al relé hasta después de haber programado el microprocesador.
Alimentación los dos cables pequeños de lo PCB a través de la eliminatoria detrás de la gangbox. Conecte el cable positivo de la PCB para el positivo al terminal de control en la SSR. Luego conecte el cable negativo de la PCB a la terminal de control negativo sobre la SSR.

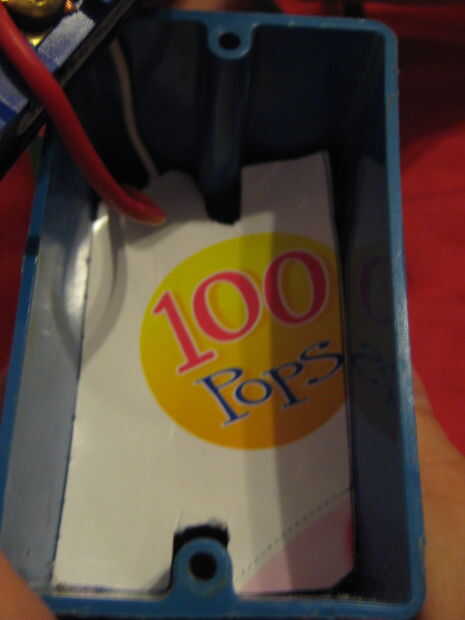

Después de toda la conexión al relé, tome el pequeño pedazo de cartón y cortarlo para que encaja perfectamente dentro de la gangbox y cubre los terminales del relé. Esto ayudará a prevenir cualquier cortocircuitos de la salida.
