Paso 4: ¡ Es hora de circuito!

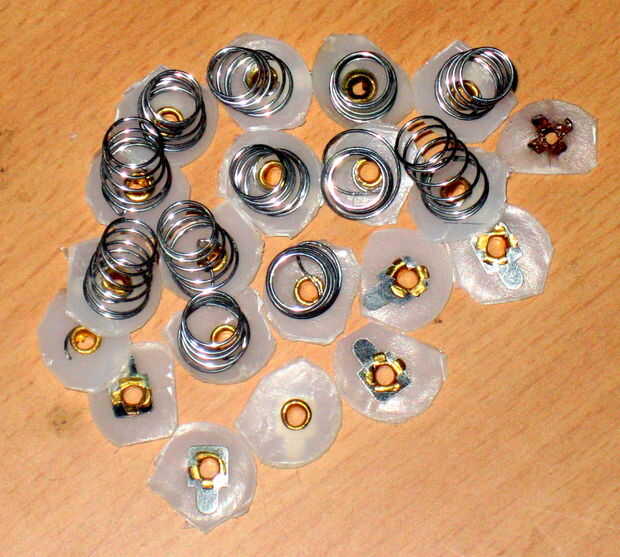

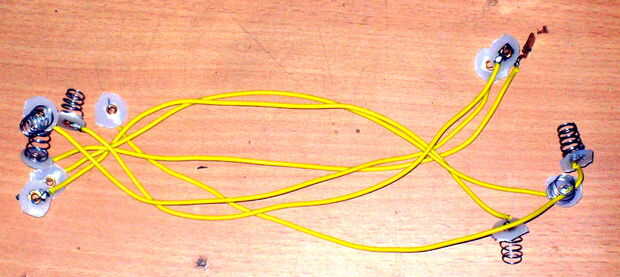

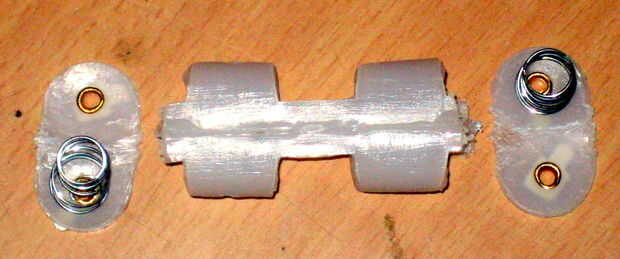

En primer lugar, en caso de que no pudo encontrar solo portapilas AA, comience cortando los conectores positivos y negativos. Conectar los positivos con los negativos por el alambre (foto 6). Ahora, sólo pegarlas en su lugar por medio de pegamento de secado super/rápido.

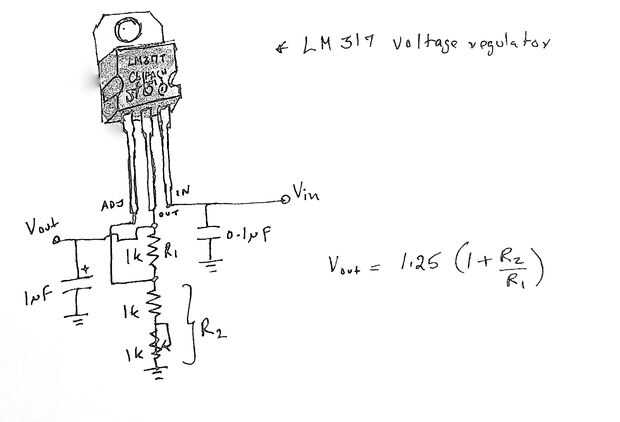

La parte técnica es bastante simple. IC LM317 tiene la salida de 1.25* (1 + r2/r1) {ver foto 3). Así, con r = 200 ohms, r1 = 1kohm, la salida debe ser exactamente 1, 5V.
Ahora, aquí está una captura: uno podría conectar fácilmente todos las doce baterías en serie y prescindir de cualquier tipo de diodos, o cualquier cosa. Pero entonces, este arreglo tiene dos grandes desventajas:
1) todas las células de doce se requieren a la vez. Menos de una sola célula y el reloj no funcionan!
2) desde las células 'vacías', todos no tienen la misma tensión y probablemente sería diferentes, puede conducir a las células a perder (y créanme, no se verá bien!).
Uno no puede saltar en conjunto desventaja segunda th, pero con esta soluciónse me ocurrió:

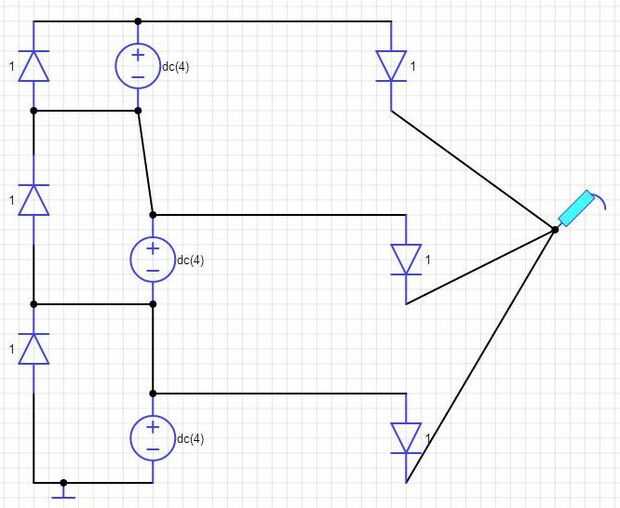

He decidido agrupar las celdas de un grupo de cuatro patas (grupos de tres en total). Así, en un momento dado, el reloj podría funcionar incluso con tan sólo cuatro células. En el caso de las 12 celdas están conectadas, según el esquema que he usado, todos estarán en

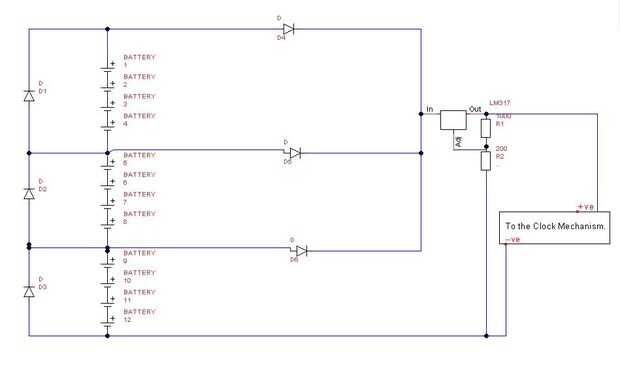

El circuito está conectado como se muestra en el esquema (un detalle). Tenga en cuenta que el suelo que se muestra en el esquema se utiliza realmente como la conexión negativa. En caso de encontrar errores en el circuito, me informen acerca de ellos. En caso de cualquier duda, solo comenten debajo.

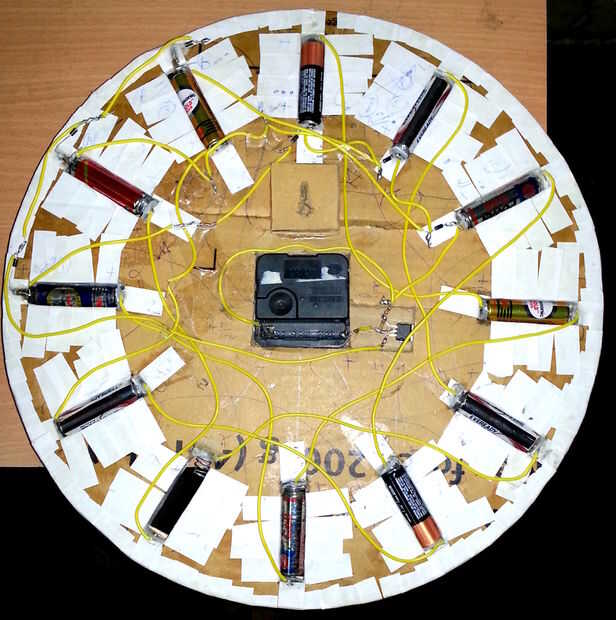

Si has hecho todo bien, ahora debería tener un reloj hermoso, trabajo del 'Verde'! : D
__________________________________________________________
En caso de dudas en cualquier lugar, no dude en comentar a continuación! :)
