Paso 7: Construir el circuito.
El circuito 555 temporizador es uno de los IC más conocido alrededor. Aplicar tensión y producirá un pulso que se puede utilizar para hacer a todo tipo de cosas como construir un reloj etc.. En este caso quería construir un circuito que sería lentamente aumente la tensión a un LED luego lentamente disminuir tensión otra vez. La forma de hacer esto es empezar con PWM básica. Modulación de anchura de pulso puede encontrar todo en línea y aquí en instructables. Básicamente en lugar de cambiar la potencia enviada al LED estoy enviando lo manny impulsos rápidos de energía cada segundo. Los pulsos más envío por segundo la potencia más que el LED recibe. Los impulsos menos enviar el atenuador se convierte. Vemos esto como brillante y tenue, pero en realidad el LED parpadea encendido y apagado mucho más rápido que pueden detectar nuestros ojos.

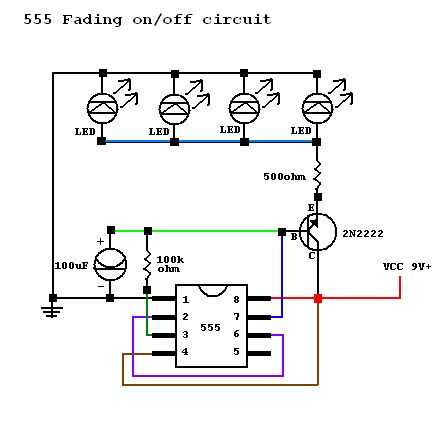

La 100 k resistencia y condensador de 100uF son los componentes principales que controlan la tasa de descolorarse adentro y hacia fuera. El condensador sirve como un reservorio para que cuando la energía es cortada para el led que se descolora lentamente hacia fuera en vez de un flash rápido encendido y apagado. La resistencia controla cómo el circuito se enciende otra vez y por lo tanto controla lo rápido se desvanece en. He construido este circuito exactamente tres veces diferentes con componentes separados y utiliza resistencias variables y capacitores diferentes y muchas partes adicionales innecesarias. Este circuito produce el efecto exacto que se muestra en los videos y debería costar menos de $5 para todas las piezas necesarias.
El Transistor (2N2222) es el menor tamaño del paquete a-92. Esto actúa como un amplificador/conmutador para controlar los LEDs. No se puede conectar los LEDs directamente a la salida del Temporizador 555 (pin 7) porque la señal es demasiado débil para les. El transistor actúa como un amplificador y un interruptor electrónico. Se conecta a la fuente de alimentación con la pata del colector, la salida con la pierna Base y los LEDs con la pierna del emisor. Cada vez que recibe una señal en la Base de la pierna (desde la salida del Temporizador 555) se aplica energía de la fuente de alimentación 9v directamente a los LEDs a través del resistor de 500 ohmios. ¿Costumbre esta fritada aunque mi LED? Lo haría si usted está conectado directamente a la batería. Puesto que hemos construido un circuito PWM son 9v recibe todos para un período muy corto de tiempo. Tan corta de hecho que medir el voltaje con un voltímetro muestra 1.3-1.6v que es perfecta para casi todos los LEDs.
Conecté todos mis LEDs en paralelo lo que significa que están conectados todos los cables positivos y todos los cables negativos están conectados. Seguir si uno se queme los demás. También sólo necesito una resistencia para todos ellos y hace que les de soldadura juntos mucho más fácil.

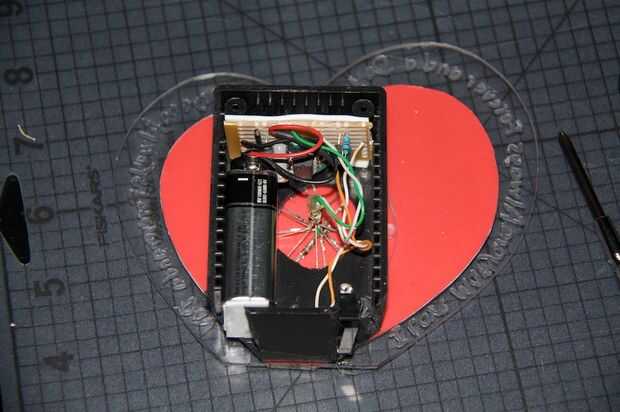

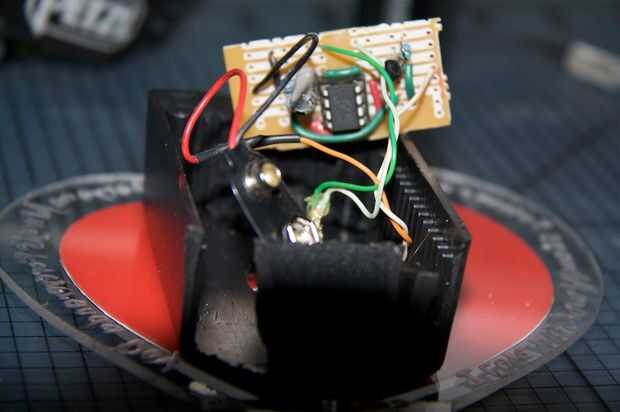

Utilicé un pequeño trozo de placa de prototipado que era ~ 1$ y cortar para que quepa en la caja. Usted podría soldar todo junto si quería o hace un PCB pero esto funcionó bien para mí. He usado doble cara espuma pegajosa cinta a cinta la tarjeta de circuitos dentro de la caja del proyecto. Los cables de los LEDs (verde/blanco) se sueldan directamente en la placa. Conector de la batería de 9v de negitive también está conectado directamente a la Junta. Sin embargo, el positivo está conectado mediante un switch en su camino a la Junta.
Puede utilizar cualquier tipo de conmutador que desea encender y apagar los LEDs. Puede usar un simple interruptor de palanca en la parte posterior para encender y apagar, o un mercury de inclinación interruptor para encenderla cuando se pone de pie y cuando la pongo. Opté por usar un interruptor micro pequeño con un brazo de palanca de metal. De esta manera cuando el marco de corazón se levanta para arriba empezará a pulso y cuando es sistema de abajo se apagará. El interruptor tiene tres conectores. Averiguar cuáles gustaría usar y probar antes de pegarlas en su lugar. He utilizado pegamento caliente aquí también. La pierna del metal sobresale lo suficiente como para disparar el interruptor cuando está de pie. El peso de la batería de 9v esto ayuda también.
