Paso 4: grabado

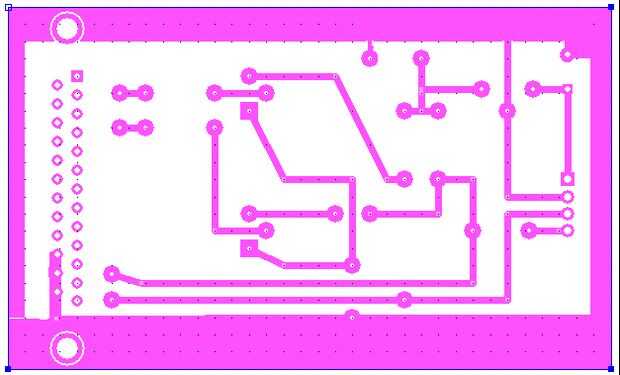

Abajo se encuentra la capa inferior de cobre. copiar a su ordenador y abrirlo con una aplicación que puede imprimir desde. Ahora, imprimir una copia de prueba en papel normal. Si el diagrama ajusta a su placa revestida bien eres oro, si no, redimensionar la imagen y vuelva a intentarlo. Yo no puedo ayudarle demasiado aquí porque el programa hice el diagrama automáticamente escalas todo.
Una vez que tenga el tamaño correcto, poner tu foto de papel en la impresora, configurar hasta el más alto detalle e imprimir.
Ahora que tienes este cuadro, tome un pedazo de papel brillante (revista página?) y coloque la plancha de paños al máximo. Uso de alcohol para fricciones, limpiado toda la superficie del cobre revestido y no lo toque otra vez hasta después del grabado. ahora encontrar una superficie lisa, dura, resistente al calor y colocar un paño algunas y poner la cara 'sucia' de los vestidos de él, seguido por el el papel de la foto (alineado lo mejor pueda e impreso hacia el revestido de cobre) y por último colocar el papel brillante encima de todo.
Cuando la plancha esté caliente, colocar encima de todo y empuje hacia abajo duro por lo menos un minuto (más no deberían doler). después de eso, el papel de la foto debe ser pegado en el así que dan la vuelta y con la punta de la plancha sobre el papel de la foto, añadir más calor a todas las líneas y pads. Finalmente, cuando estés satisfecho, Remoje el revestido con el papel todavía en él en agua durante 5-15 minutos y luego pelar el papel. Puede utilizar un cepillo suave para bajar el resto del papel, pero usted debe tener un tablero revestido perfectamente ajustado listo para aguafuerte. Si no está seguro acerca de cualquier punto, puede utilizar una pluma 'sharpie' para agregar algún detalle (como hacer los botones un poco más grande).
*** Nota *** si usted está usando un puerto paralelo 90 grados entonces usted puede mirar la foto del paso anterior para ver que realmente se utilizan y hace un poco más grande.
Si está utilizando un adaptador recto, no te preocupes es porque nos vamos a retirar la parte que se muestra en el cuadro amarillo en la imagen abajo.
antes de irte allí es un paso opcional para grabar así pero me pareció molesto por lo que no se molestó pero aquí tienes:

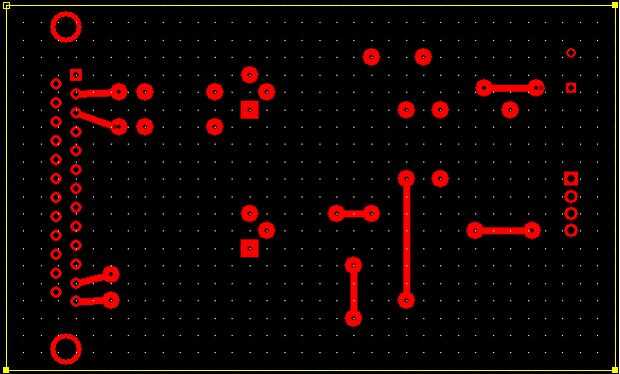

por debajo del fondo pic de capa es la capa superior. tienes que perforar unos pocos de los cojines, la capa superior de la impresión en papel fotográfico, todo lo Alinee perfectamente y siga los pasos de la tabla de planchar arriba otra vez. No recomiendo esto ya que hay solamente unos pocos alambres de puente para poner a no gran cosa.
todo lo que tienes que hacer ahora es seguir ible el verdadero Elliot aquí y luego volver aquí para el siguiente paso.
*** Aviso *** NO no figura a este método de transferencia manual de reparacion! me vino la idea de hackaday.com. Échales un vistazo cuando tengas una oportunidad.
