Paso 5: Perforar y rellenar
Puede ser difícil, pero usted tiene que encontrar una broca muy pequeña. He utilizado un tamaño de 0,025" y aún así era un poco demasiado grande para las almohadillas en el puerto paralelo.
Si sabes algo sobre perforación entonces sabras cinta adhesiva los agujeros antes de que la perforación es muy útil pero para nuestros fines puede resultar en daño, así que tenga cuidado.
aprovechar todos los agujeros y perfore hacia fuera. trate de ir despacio cuando estás a punto a través para no empujar las fibras en el lado opuesto.

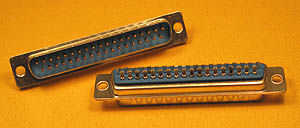

Utilizando la imagen de abajo, coloque todos los componentes y los cables de puente superior (si no haces el paso opcional antes), pero dejar de lado el conector paralelo si usas el 'conector recto' (ver fotos). identificación de qué lado de un transistor es lo que puede ser molesto para ayudarse a sí mismo hacia fuera, uso un marcador en el polo de E (lado emisor) primero. tengo una foto del transistor abajo para referencia.
RIP al final de su basura USB cable (el extremo que no entra en el ordenador!) y tratar de identificar + 5V y GND. Esperemos que están codificadas con colores (rojo positivo, negro neg) pero si no lo son, sólo tira todos los cables un poco, mantenerlos separados y conéctelo a su computadora. Luego use un multímetro para saber cual cable es cual. los otros cables pueden sujetarse nuevamente ya que no se usarlos. entonces simplemente conectar el cable USB a los cojines que se muestra.
El puerto que va a salir a la eeprom no necesita ser un conector especial. voy a mostrar cómo hice mi conector de eeprom pero yo apenas soldadas lo en a las pastillas. La dejé en caso de hacerlo mucho mejor ;)

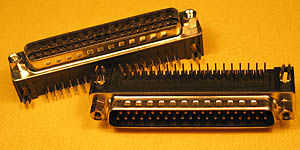

Una vez que todo encaja perfectamente, Inicio de soldadura! Recuerde, si usted está usando una recta conector paralelo deja hacia fuera, si está utilizando el ángulo recto conector la soldadura en el lugar.

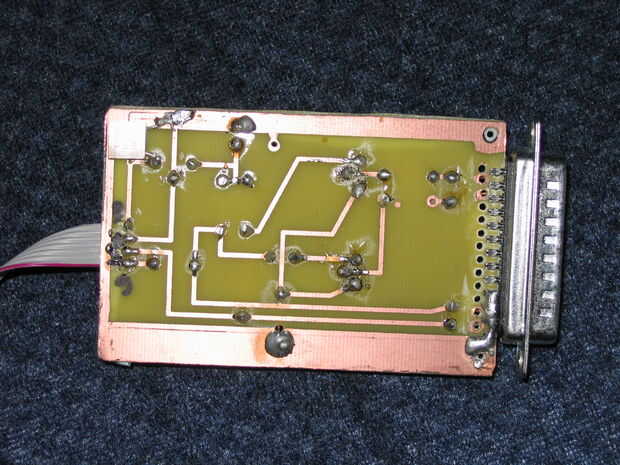

Si todo funciona, debe tener algo como mi última foto en este paso. Aviso que en mal estado y tuve que poner mi gorra en la parte inferior.
