Paso 6: conector eeprom (opcional)

Como dije antes, puede la eeprom del alambre cables de conexión directamente a la Junta y utilizar algún tipo de un conector para unir a la eeprom. Esto realmente depende de cómo vas a utilizar la eeprom, pero para mí, salí de la eeprom en el chip pequeño vino con y todo lo cable que necesitaba en la parte inferior, dejando el original fuera de la misma.

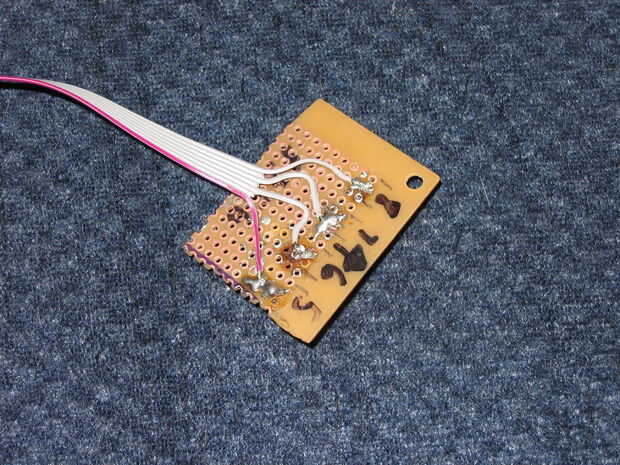

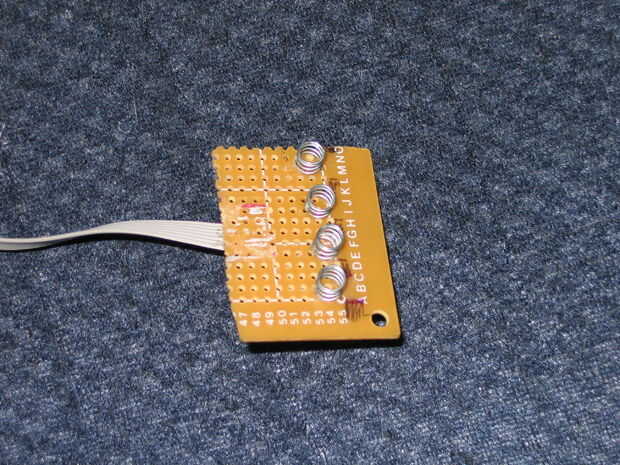

cortar un trozo de placa de circuito las mismas dimensiones que el chip del cartucho. con ésos resortes poco tiene, usar 1 punto de pegamento para pegarlas debajo de las dos primeras pastillas, saltar la siguiente almohadilla, poner otra debajo de las dos pastillas, saltar a la siguiente almohadilla, poner otra debajo de las dos pastillas, saltar el siguiente y finalmente debajo de las dos últimas pastillas. (no se utilizan las almohadillas omitidas). Ponga su circuito sobre los resortes y dibujar sus contornos. Ahora quítate los resortes, doble un poco el resorte hacia arriba así que ir a través de la Junta y luego solo colocarlo en lugar y lo de la soldadura. lo mismo para el resto y usted conseguirá algo como la imagen de abajo.

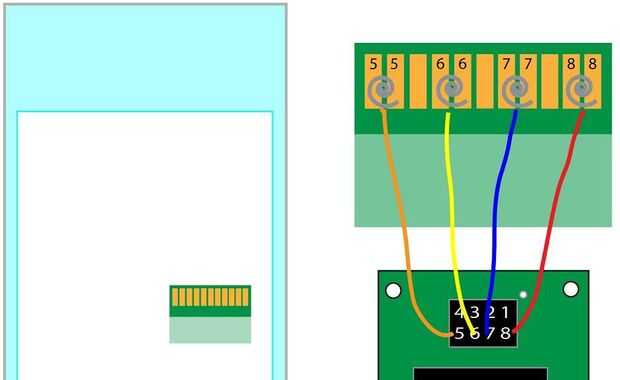

Si todavía no ha eliminado la viruta del cartucho de sani, entonces, con el lado derecho hacia arriba y leer de izquierda a derecha, los pernos son SDA(5), SDA(5), blanco, SCL(6), SCL(6), en blanco, TEST(7), TEST(7), espacio en blanco, VCC(8), VCC(8). (confundido? ver segunda foto en este paso) *** los números después de cada ¿etiqueta las conexiones en el esquema.
ahora sólo tiene que conectar el programador al conector de improvisados en el orden adecuado.
