Paso 2: desmontaje

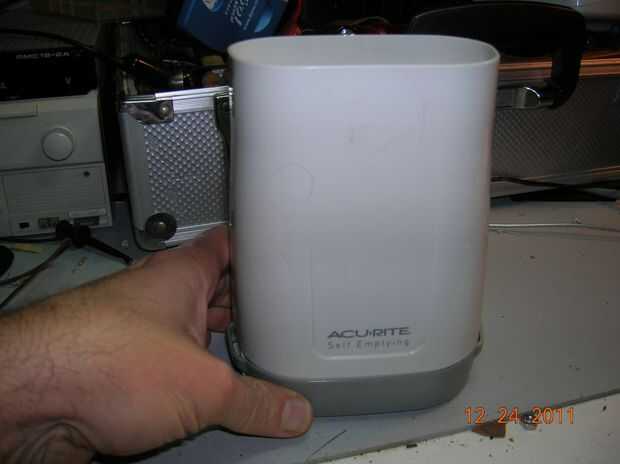

El paciente...
.. .arrives en la mesa de trabajo! Los cubos inflexión sujete a través de un interesante del genio de moldeo por inyección. La teoría aquí es similar a las puertas estancas del Titanic. Existe un alto muro de la presa de agua de plástico alrededor de la electrónica y vuelco conjunto cubo; sin junta alguna! Toda la cosa sujeta a la parte inferior de la unidad que está abierto al mundo húmedo para dejar que el agua drene hacia fuera los cubos. Pero creo que si el nivel de agua tapas de las puertas estancas, como el Titanic, se hunden de todos modos. Este esquema y falta de Junta pueden ser parcialmente responsables de la desaparición temprana de la unidad así.

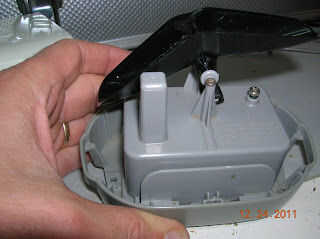

Abrir la caja
Luego, quité el asimiento dos tornillos pequeños cubos de la electrónica a la caja de la batería y la inclinación en la parte superior los dos conjuntos de plástico.

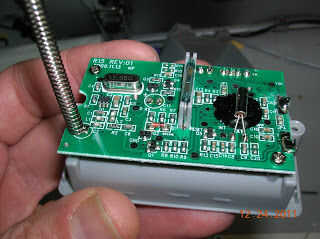

Ubicación del interruptor sensor
El resorte a la izquierda está la antena y el switch de lámina (la parte que necesitamos) es el pequeño tubo de vidrio en el centro de la Junta sobre los dos separadores de plástico. El plan original era a zanja de la electrónica y solo cable en el interruptor. Se ha cambiado el enfoque un poco cuando vi que el montaje para el interruptor de láminas de hecho, era parte de la placa de circuito. Supongo podría haber procedido quitando el interruptor de láminas y caliente pegado a la parte superior de la Asamblea, pero en aras del tiempo y para mantener la alineación original y no introducir ninguna rotación axial, al conmutador, optaron por dejar el circuito en el lugar.
El Plan de
El cable de los cables será soldado a cada lado del interruptor de láminas. Había soldado les en la parte inferior de la Junta, más sobre esto más adelante. Otros sensores debe ser similar, basta con mirar por el tubo de vidrio...
