Paso 4: Soldar los cables a la placa de circuito

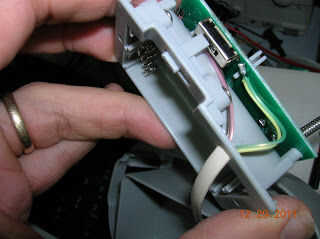

Soldadura en placa de circuito
El cableado se ve sencillo, debe no importa cual cable par se utiliza en que pin del interruptor reed ya que es un arreglo simple de "contacto seco". (no hay ninguna energía requerida al sensor para que funcione). Usé el voltímetro en modo continuidad para determinar que conducen del relé fue puesto a tierra.
Os adjunto la puesta a tierra con cable (rojo / negro ) al lado de la terminal de la batería (-) ~ que trabajó OK. Decidí no rastro sino para unir al otro par ( verde / amarillo) directamente donde el plomo fue soldado a la placa, técnicamente son el par de "Lado alto". Este lado va la electrónica de los sensores. ¿Qué podría salir mal - todo está apagado?
Un problema menor...

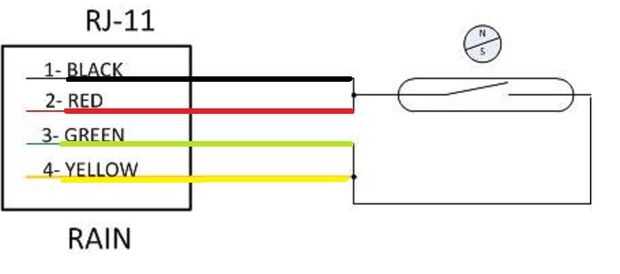

Cuando volver a montar y conectar el sensor al bloque de entrada de la estación y lo enciende. Para probarlo, simplemente rock los volquetes lentamente hacia adelante y hacia atrás, la lluvia debe ahora contando up...if escucha atentamente se puede escuchar un leve clic como el imán pasa por el switch, incluso si no se oye, como la cuenta de la lluvia es incrementarlo es todo. Pero... no funcionó inicialmente. La imagen muestra cómo se fue originalmente por cable, que de hecho, no será sin una ligera modificación en la placa de circuito. . Al parecer, este extremo del interruptor reed sigue conectado con el resto del circuito transmisor hay un camino de baja impedancia a tierra, bajo bastante de todos modos, que las cuentas no Haz detectadas por el asistente!
Modificación
Simplemente cortar el plomo el tubo al entrar en el circuito impreso y soldar los cables en el extremo libre del cable. También poner un poco de fusión en caliente sobre la articulación y apoyo como el sensor sólo se realizó a la junta con un cable ahora. La batería fue baja en la cámara así que no tengo una foto de la modificación.
