Paso 4: Circuito y la instalación de la Junta

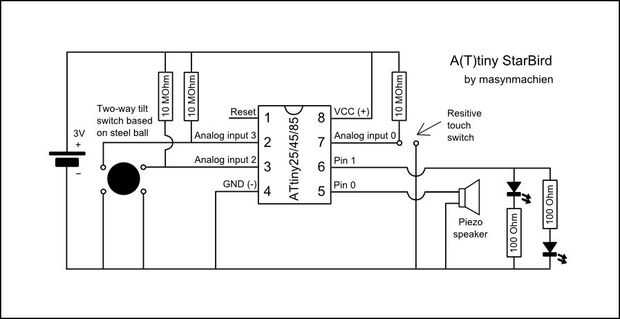

El circuito decido después de diseño se muestra a continuación.
La placa de circuito se basa en una pieza de placa de prototipos del "autobús común" tipo. Es bastante compacto y utiliza sólo un número limitado de puentes y cortes en las rutas prefabricadas.
Taladrar un agujero de poca profundidad con una broca de 3mm hace que los "recortes". Para esta build que hice durante la Asamblea, aún eligiendo dónde cortar, pero es más práctico hacer esto tan pronto como sea posible.

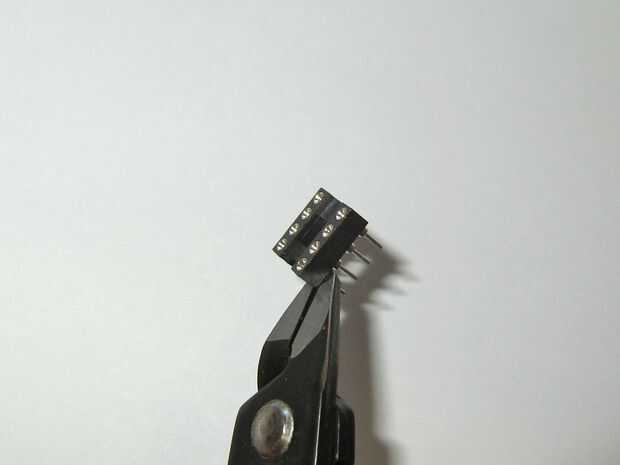

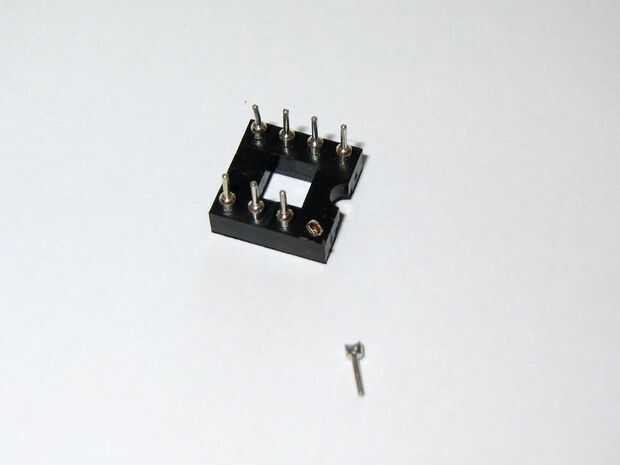

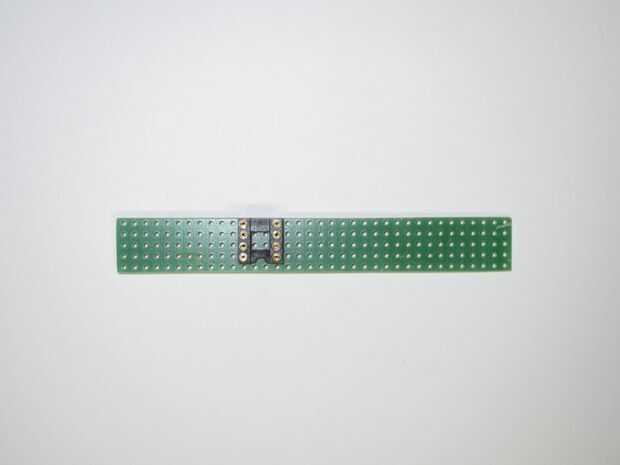

Sin embargo, un buen comienzo es primero poner el zócalo del IC en el lugar, como referencia para el resto de componentes. Primero se corta la pierna correspondiente al pin de reset. Que aún funciona al hacerlo no, como el pin de reset estará constantemente conectado a VCC, pero que sacará alguna corriente, que sería un desperdicio.

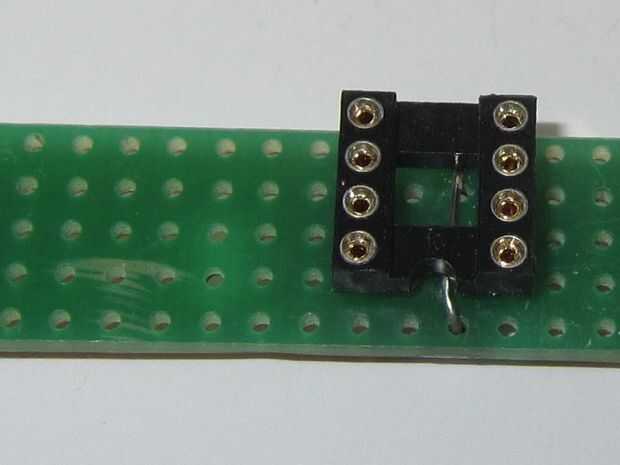

Es importante un puente de alambre que conecta las carreras de ruta de acceso superior e inferior se coloca primero debajo de él (realmente olvidó al principio yo mismo y que luego en violín). Va desde la pata de tierra de la IC zócalo/ATtiny al otro lado. Usé un final de chatarra cortar una pata del resistor de hacerlo.

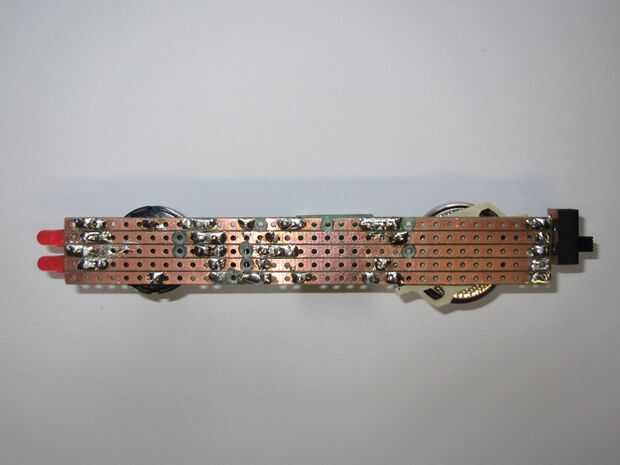

La última imagen muestra los orificios de corte y soldadura en la placa de acabado, pero es más fácil sujetar el circuito y en esta primera etapa. Verifica si el camino se corta totalmente y hay rebabas no hacer contacto con otros caminos.
