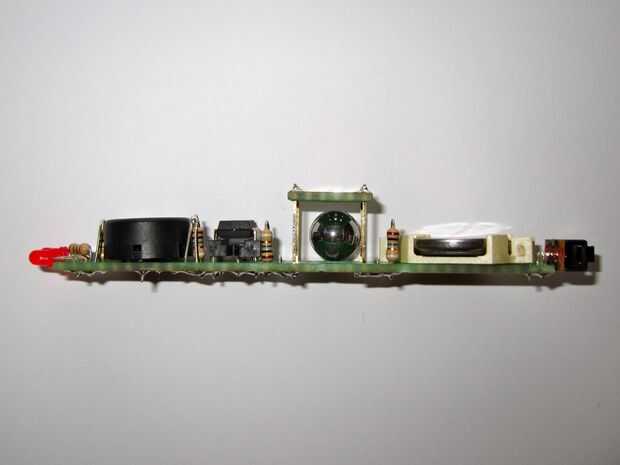

Paso 5: Interruptor de inclinación
Construir un interruptor de inclinación confiable demostró para no ser tan simple, pero prefabricado tilt switches son relativamente caros.
Me encontré con un bajo costo doble interruptor de la inclinación que deben ser adecuados al adaptar el circuito, por lo que el pin central está conectado a GND.
Pero seguí haciendo uno mismo como preparación para el en la versión de taller. el interruptor de inclinación es una pieza que promete ser muy divertido para los niños a construir por ellos mismos.
Como se muestra en la versión de protoboard es fácil hacer una inclinación interruptor con una bola de acero y 4 pines. Funciona, pero no siempre. Usted puede conseguir pins con una superficie que hace buen contacto eléctrico (plata, níquel, oro), pero las bolas de acero comúnmente disponibles no se optimizan para contacto eléctrico. Comúnmente se hacen de cromo acero aleado, optimizado para la carga mecánica. No pude encontrar bolas recubiertas. Aprendí que bolas nuevas, limpiar con lana de acero de trabajo lo suficientemente bien como para un "juguete". Bolas de acero de doe cojinetes usados no funcionan bien, incluso después de Profondo desengrasado y limpieza.
También aprendí que funciona mejor cuando la bola tiene cierta longitud para ejecutar antes de que afecte a los contactos, funciona mejor. Algunas veces el interruptor trabajó mejor después de agitarlo (tal vez por la limpieza de algunos oxidación construida la superficie de la bola).
También experimenté con mayor valor para las resistencias de pull-up compensar la alta resistencia de contacto. Pero si bien es claro el de las resistencias de pull-up deben tener un alto valor, esto no resuelve todo. Aún usando el interruptor de tres estado que se muestra en el paso 2, funcionó en otro problema: el estado medio neutral fue influenciado por cualquier residuo (como sudor) en el circuito. Así que me conformé con un relativamente, pero no extremo alto valor de 10 Megaohmios y fue por dos entradas separadas. Tenía una entrada a la izquierda de todos modos y esto permitió establecer el valor de disparo independiente (ambos a mitad camino funcionó bien).

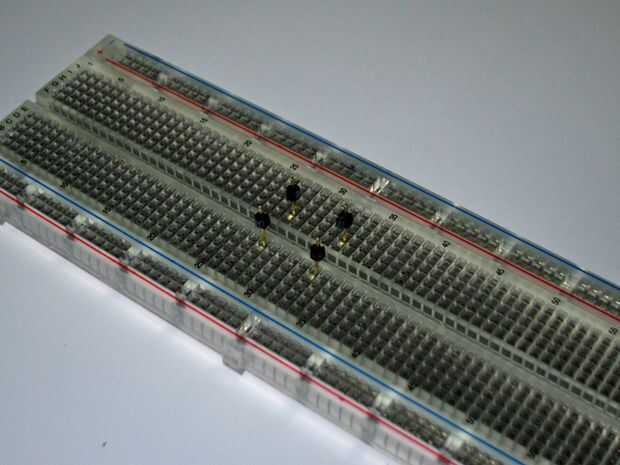

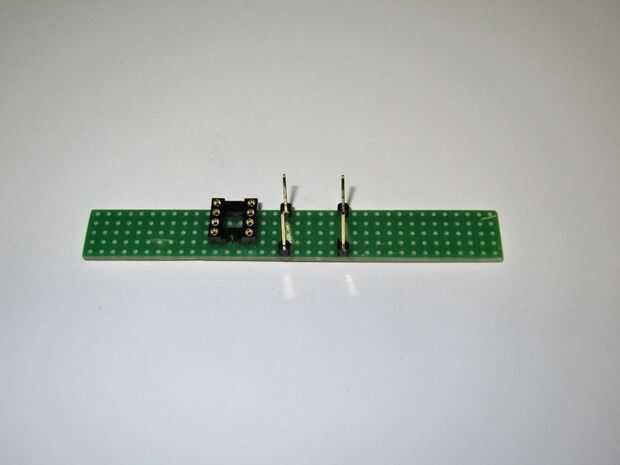

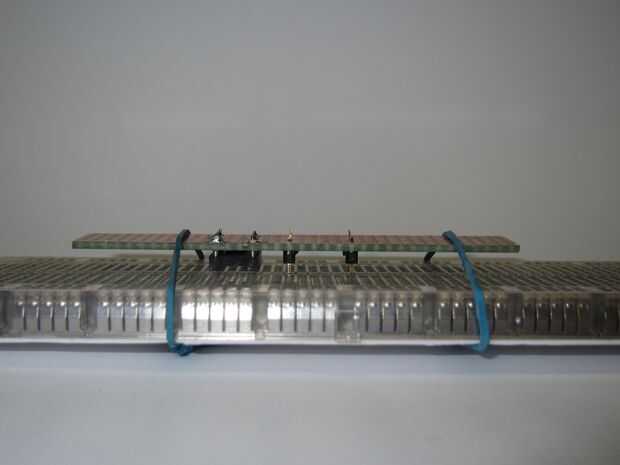

separar las patillas del conector, manteniendo un trozo de plástico en cada pin. Para la soldadura de los pines del interruptor de inclinación usé un protoboard para mantenerlos en su lugar.

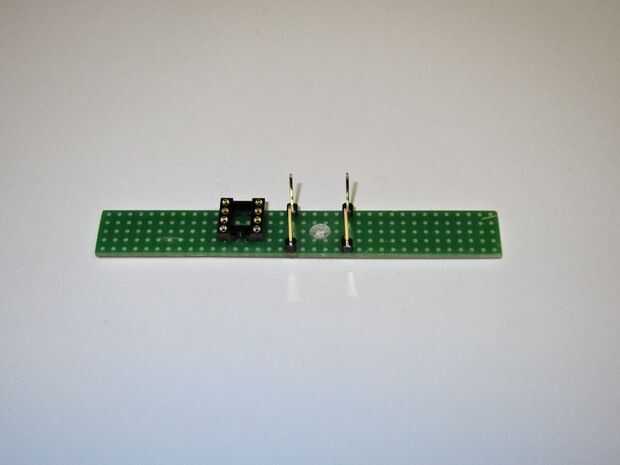

En medio de la "zona corriente" de la bola, perforé poco profundo agujero con una broca de 6 mm, para proporcionar una posición estable neutral.

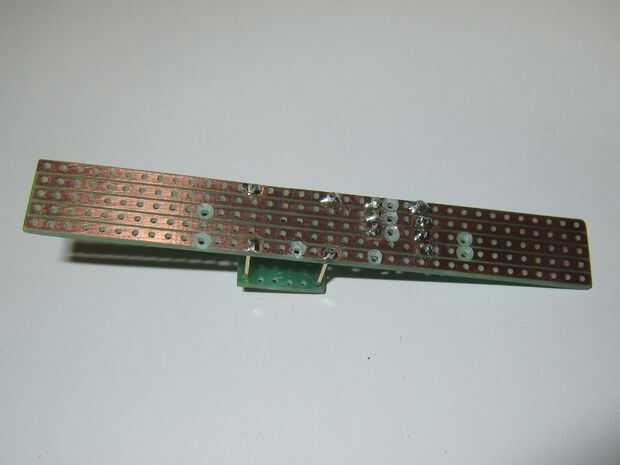

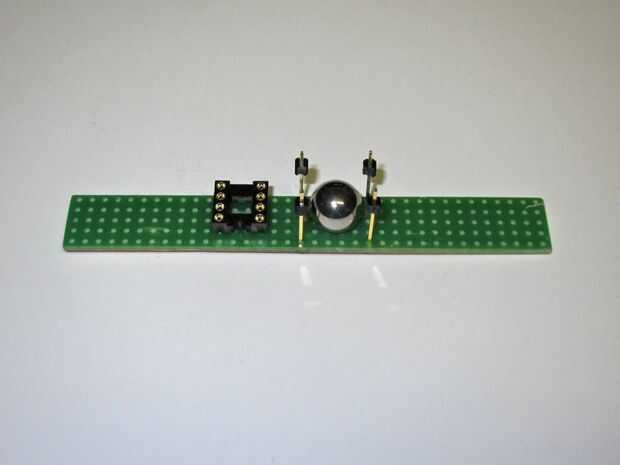

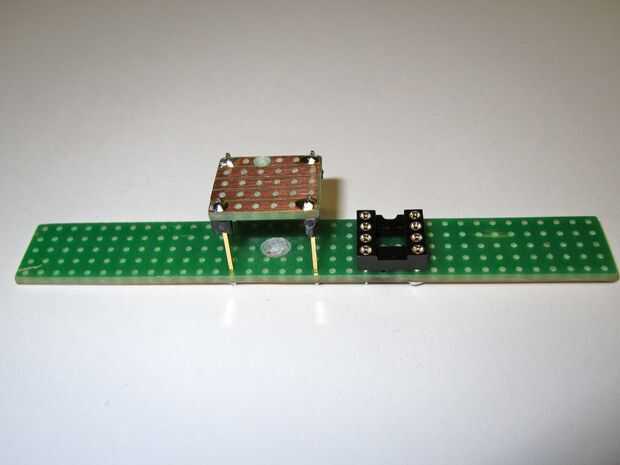

Con el balón en el lugar para comprobar la altura (permite cierto margen de sobra) cambió de puesto para arriba las piezas de plástico para apoyar un tablero de circuito pequeño de 5 x 6 y soldadas en su lugar. No te olvides de cortar el camino entre las dos clavijas de entrada.

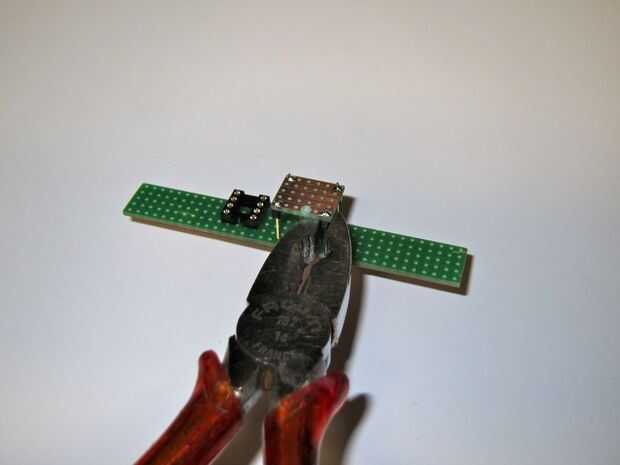

Se retiran las piezas de plástico por aplastamiento con alicates de punta planos. Esto evita dañar los alicates de corte de pernos ingenio. Después de machacar, el plástico se puede apalancar apagado.
Las resistencias de pull-up se ponen en el lugar en el paso 7.
