Paso 6: El LED y el altavoz

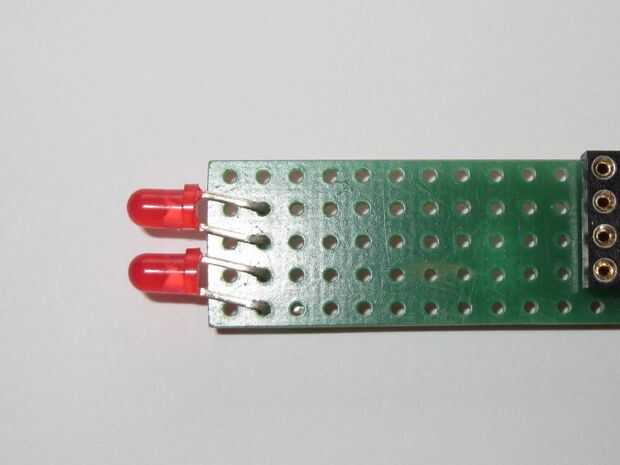

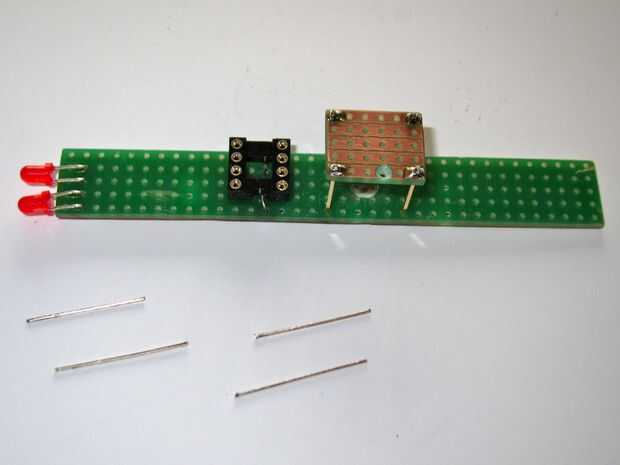

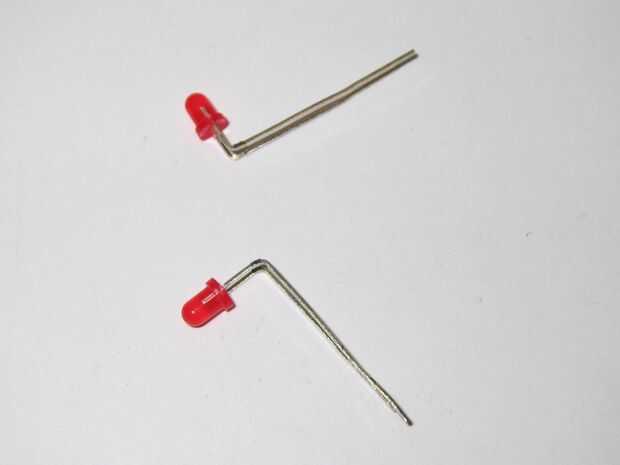

Los LEDs se ponen en la segunda fila de agujeros, porque de lo contrario las piernas tendría que doblarse demasiado corto. Después de soldar los LEDs se cambian de puesto al centro del frente del tablero, doblar las piernas. Esto es realmente no es buena práctica realizar circuitos confiables, pero funciona. Mantener las piernas de la parte inferior de la placa de circuito para hacer puentes de alambre
Habría sido obvio para usar una resistencia para ambos juntos, pero como un alambre extra puente sería necesario en el "bus común" Junta, fui por un resistor para cada LED.

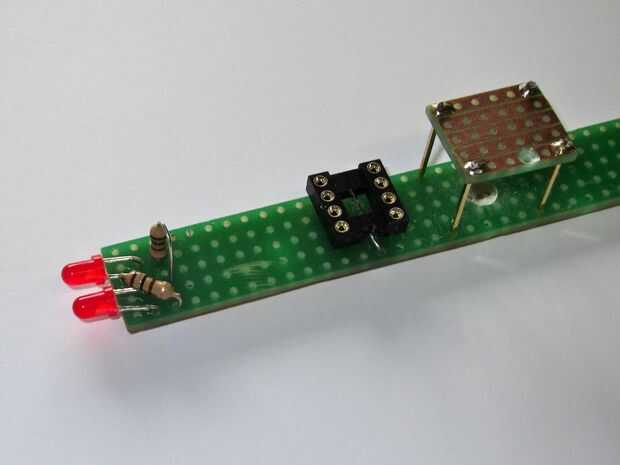

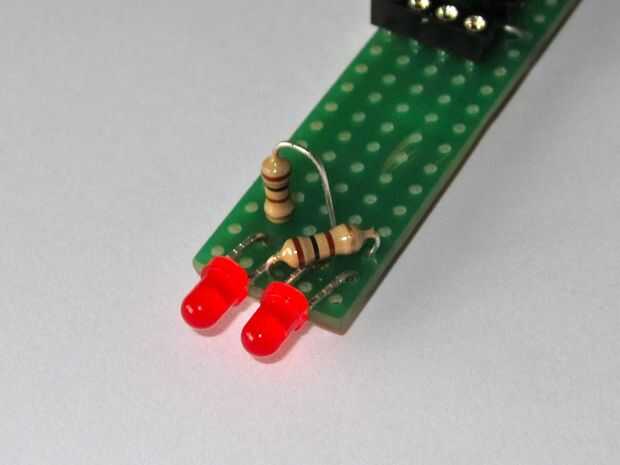

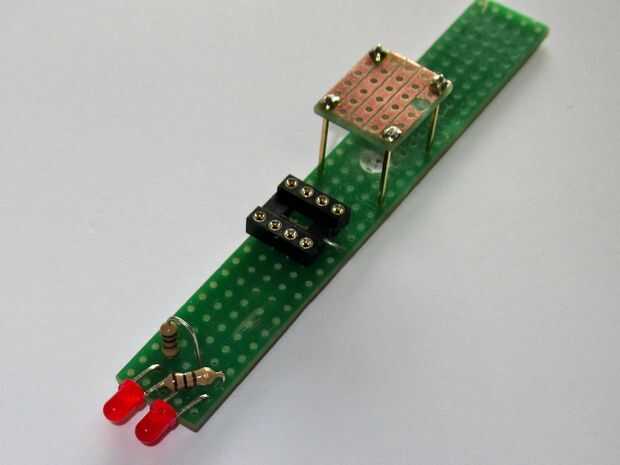

Para ahorrar espacio en la impresión (guardar cosas pequeñas) una de las resistencias es montada sobre los LEDs, va en primera fila agujero conectar el - tramo de la ruta de LED "superior" a la tierra en la parte inferior.

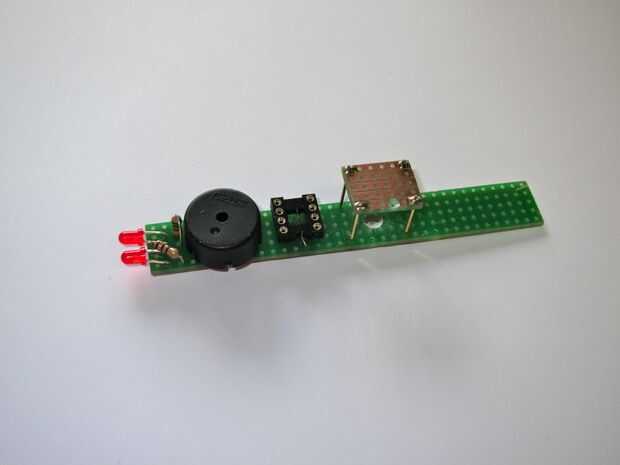

El altavoz se pone en su lugar, asegurándose de que hay una fila de agujeros libres entre él y el zócalo del IC. Se suelda en la parte superior (que se conecta a la salida 0) y fondo (GND).
