A(T)tiny StarBird (7 / 10 paso)

Paso 7: Pulse conmutador con resistencias de pull-up

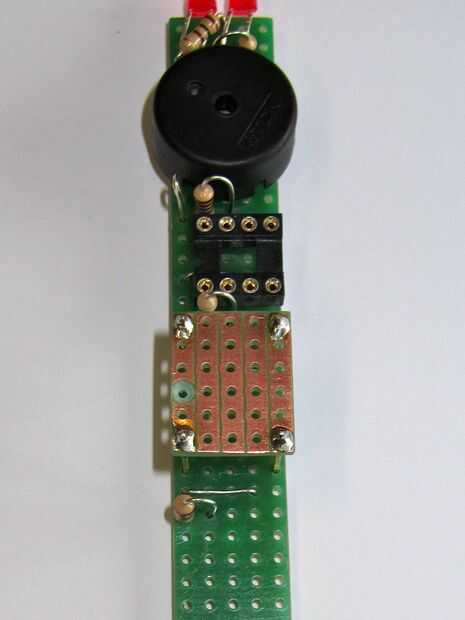

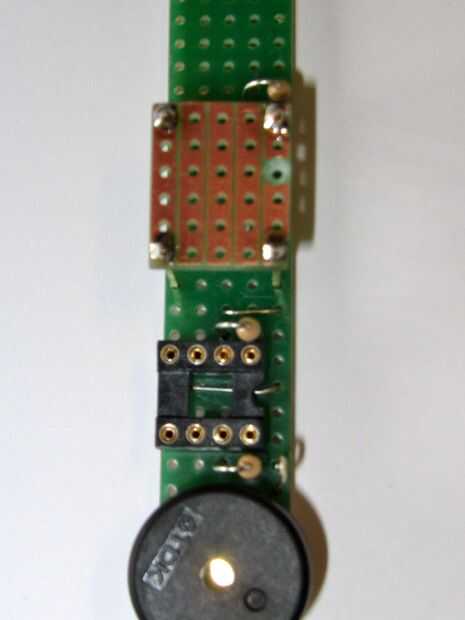

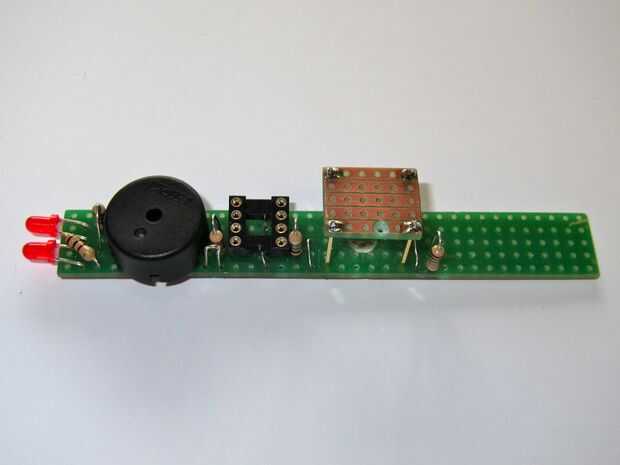

El interruptor del tacto es minimalista en enfoque. Se suelda el resistor de pull-up a la entrada analógica y VCC, de manera tal que la resistencia está en el lado VCC y de doblado abajo de la pierna en el lado de entrada de pin. Esto significa que tocar la parte superior toca la entrada. Un cortado doble pierna de LED se suelda a derecha GND junto a él, así que tocar ambas tapas significa tirar la entrada hacia la tierra.

Nota: un simple interruptor capacitivo no funcionaría, como el dispositivo no está conectado a tierra.

Un lado del interruptor de inclinación es un camino de tierra. En el otro lado, el camino se corta y cada pin se conecta a una entrada con un puente de alambre y a VCC con un resistor de Levante. Los puentes de alambre se pone más cercanos del interruptor de inclinación y punto bajos guardados, como sobresale un poco del interruptor de la bola y no debe ser obstaculizada.
